申请日2018.04.18
公开(公告)日2018.10.19
IPC分类号G01N1/10
摘要
本发明公开了一种污水采样用采样罐，包括罐体和罐盖，所述罐体的底部对称设有配重块，所述罐体顶部的开口处开设有凹槽，所述凹槽呈圆环状，所述凹槽的底部设有密封圈，所述第一管道内底部安装有钢丝滤网，所述钢丝滤网和橡胶密封片之间连接有弹簧，所述罐体底部的一侧连接有第二管道，所述第二管道中设置有闸阀，所述罐盖的顶部安装有单向气阀。罐盖通过蝶形螺母拧紧固定于罐体，避免直接采用螺纹连接，蝶形螺母方便拆卸，并且罐盖和罐体的接触处设有密封圈，密封性能好，实现污水的采集，采集完成后，橡胶密封片在内部水压的作用下牢牢的将第一管道顶端的开口压紧密封，使得污水不会流出。
权利要求书

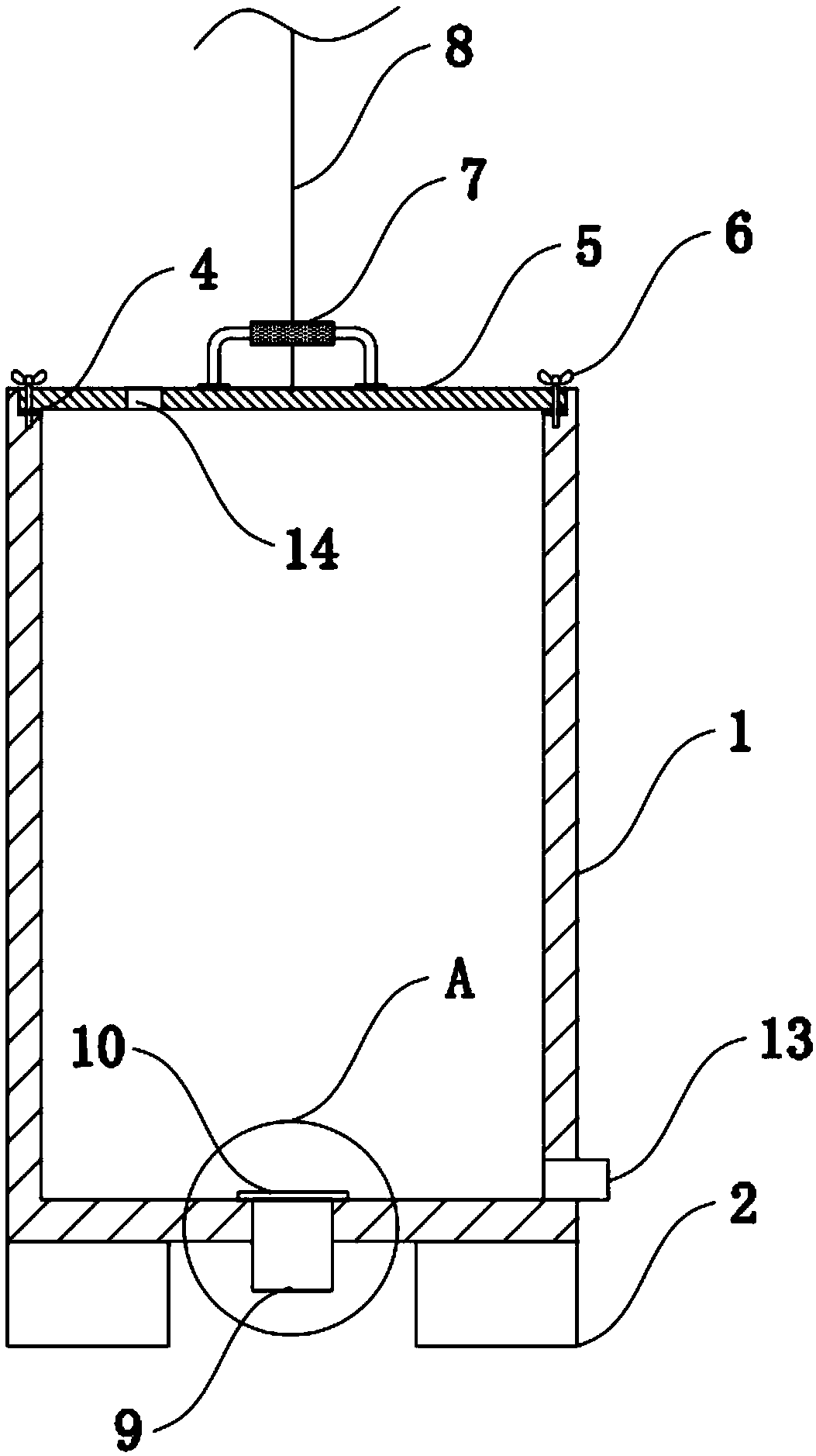

1.一种污水采样用采样罐，包括罐体(1)和罐盖(5)，其特征在于：所述罐体(1)的底部对称设有配重块(2)，所述罐体(1)顶部的开口处开设有凹槽(3)，所述凹槽(3)呈圆环状，所述凹槽(3)的底部设有密封圈(4)，所述罐盖(5)位于凹槽(3)中，所述罐盖(5)通过蝶形螺母(6)拧紧固定于罐体(1)，所述罐盖(5)顶部的中间设有提手(7)，所述罐盖(5)顶部的中间还连接有刚性绳(8)，所述罐体(1)底部的中间连接有第一管道(9)，所述罐体(1)内底部设有橡胶密封片(10)，所述橡胶密封片(10)位于第一管道(9)顶端的开口处，所述第一管道(9)内底部安装有钢丝滤网(11)，所述钢丝滤网(11)和橡胶密封片(10)之间连接有弹簧(12)，所述罐体(1)底部的一侧连接有第二管道(13)，所述第二管道(13)中设置有闸阀，所述罐盖(5)的顶部安装有单向气阀(14)。
2.根据权利要求1所述的一种污水采样用采样罐，其特征在于：所述罐体(1)和罐盖(5)的内壁上均匀的覆盖有防锈锌层，具有很好的防锈蚀效果，延长罐体(1)和罐盖(5)的使用寿命。
3.根据权利要求1所述的一种污水采样用采样罐，其特征在于：所述提手(7)通过螺钉固定连接于罐盖(5)，拆装方便，所述提手(7)上覆盖有聚氨酯防滑垫，防滑效果好。
4.根据权利要求1所述的一种污水采样用采样罐，其特征在于：所述密封圈(4)为厚度不小于5mm的橡胶环形密封圈，提高连接处的密封性能。
5.根据权利要求1所述的一种污水采样用采样罐，其特征在于：所述单向气阀(14)内的流通方向为从下至上。
6.根据权利要求1所述的一种污水采样用采样罐，其特征在于：所述罐体(1)呈圆筒状，所述罐盖(5)的截面为圆形。
7.根据权利要求1所述的一种污水采样用采样罐，其特征在于：所述配重块(2)通过螺栓固定，所述配重块(2)为实心铅块。
8.根据权利要求1所述的一种污水采样用采样罐，其特征在于：所述橡胶密封片(10)的截面为圆形，所述橡胶密封片(10)的一侧通过粘合胶固定粘连于罐体(1)。
说明书
一种污水采样用采样罐
技术领域
本发明涉及污水处理技术领域，具体为一种污水采样用采样罐。
背景技术
污水处理问题日益受到社会的高度重视。随着城市化的进程和工业社会的发展，一方面用水量不断增加，水资源日益紧缺，另一方面，污水排放量日益增多，对环境污染日益严重。在污水处理中经常需要使用污水采样罐，便于对污水进行分析，申请号为CN201720496006.1公开的一种污水采样罐，操作人员手拉第三刚性绳，首先将罐体放入污水中，罐体在配重块作用下沉入水中，然后拉动第二刚性绳，此时第一塞柱和第二塞柱在拉力作用下从第一开口和第二开口中拔出，污水通过第二开口进入罐体，罐体内的空气通过第一开口排出，当罐体内的污水液面高度触发浮力球开关时，蜂鸣器提醒操作人员，操作人员将第二刚性绳放开，此时第一塞柱和第二塞柱在弹性绳的拉力作用复位，将第一开口和第二开口堵住，防止污水泄漏，操作人员通过第三刚性绳将罐体收回，通过设计放水管，方便将采集到的污水排出，填充层为岩棉层，具有很好的保温效果，操作简单，但是上述方案仍然具有一定的缺陷，第二刚性绳和第三刚性绳同时放下，极容易互相抱团缠绕，从而使得拉动第二刚性绳的时候第三刚性绳也会被拉动，影响使用效果，并且罐体和罐盖之间螺纹连接，由于工作环境湿度大，容易因锈蚀而导致罐盖无法取下，造成不必要的麻烦，具有一定的局限性。
发明内容
本发明的目的在于提供一种污水采样用采样罐，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水采样用采样罐，包括罐体和罐盖，所述罐体的底部对称设有配重块，所述罐体顶部的开口处开设有凹槽，所述凹槽呈圆环状，所述凹槽的底部设有密封圈，所述罐盖位于凹槽中，所述罐盖通过蝶形螺母拧紧固定于罐体，所述罐盖顶部的中间设有提手，所述罐盖顶部的中间还连接有刚性绳，所述罐体底部的中间连接有第一管道，所述罐体内底部设有橡胶密封片，所述橡胶密封片位于第一管道顶端的开口处，所述第一管道内底部安装有钢丝滤网，所述钢丝滤网和橡胶密封片之间连接有弹簧，所述罐体底部的一侧连接有第二管道，所述第二管道中设置有闸阀，所述罐盖的顶部安装有单向气阀。
作为本技术方案的进一步优化，本发明一种污水采样用采样罐，所述罐体和罐盖的内壁上均匀的覆盖有防锈锌层，具有很好的防锈蚀效果，延长罐体和罐盖的使用寿命。
作为本技术方案的进一步优化，本发明一种污水采样用采样罐，所述提手通过螺钉固定连接于罐盖，拆装方便，所述提手上覆盖有聚氨酯防滑垫，防滑效果好。
作为本技术方案的进一步优化，本发明一种污水采样用采样罐，所述密封圈为厚度不小于5mm的橡胶环形密封圈，提高连接处的密封性能。
作为本技术方案的进一步优化，本发明一种污水采样用采样罐，所述单向气阀内的流通方向为从下至上。
作为本技术方案的进一步优化，本发明一种污水采样用采样罐，所述罐体呈圆筒状，所述罐盖的截面为圆形。
作为本技术方案的进一步优化，本发明一种污水采样用采样罐，所述配重块通过螺栓固定，所述配重块为实心铅块。
作为本技术方案的进一步优化，本发明一种污水采样用采样罐，所述橡胶密封片的截面为圆形，所述橡胶密封片的一侧通过粘合胶固定粘连于罐体。
与现有技术相比，本发明的有益效果是：本发明一种污水采样用采样罐，结构新颖，操作方便，在现有的采样罐基础上进行改进，罐盖通过蝶形螺母拧紧固定于罐体，避免直接采用螺纹连接，蝶形螺母方便拆卸，并且罐盖和罐体的接触处设有密封圈，密封性能好，操作人员通过刚性绳将装置放入污水中，在配重块的作用下罐体下沉，此时罐体内部压力小于外界水压，使得污水通过第一管道并将橡胶密封片顶开，污水进入罐体内，实现污水的采集，罐体内的气体通过单向气阀排出，采集完成后，操作人员手提刚性绳，将罐体提升出水面，橡胶密封片在内部水压的作用下牢牢的将第一管道顶端的开口压紧密封，使得污水不会流出，通过第二管道进行放水，具有很高的实用性，大大提升了该一种污水采样用采样罐的使用功能性，保证其使用效果和使用效益，适合广泛推广。
