申请日2018.04.18
公开(公告)日2018.09.07
IPC分类号B01D33/35; B01D33/76; B01D33/80; C02F1/00
摘要
本发明涉及一种环保装置，更具体的说是一种环保摆动式污水过滤处理装置，包括过水沟渠、粗过滤组件、垃圾排出组件和细过滤组件，本发明可以首先将污水中的大块杂物先去除，然后再进行过滤，并且大块杂物便于从本发明上排出。捞盒的右端的上端固定连接有套筒，捞盒的下端设置有粗孔板，粗孔板上均布有多个粗孔，两个转动座分别固定连接在两个沟渠侧板的上端，轴杆插在套筒上并且轴杆与套筒之间通过焊接固定连接，套筒通过轴杆转动连接在两个转动座之间，轴杆的后端固定连接有杆，电机架上固定连接有电机，电机的输出轴通过联轴器连接在轴杆的后端，扳杆位于后端的转动座和联轴器之间。
权利要求书

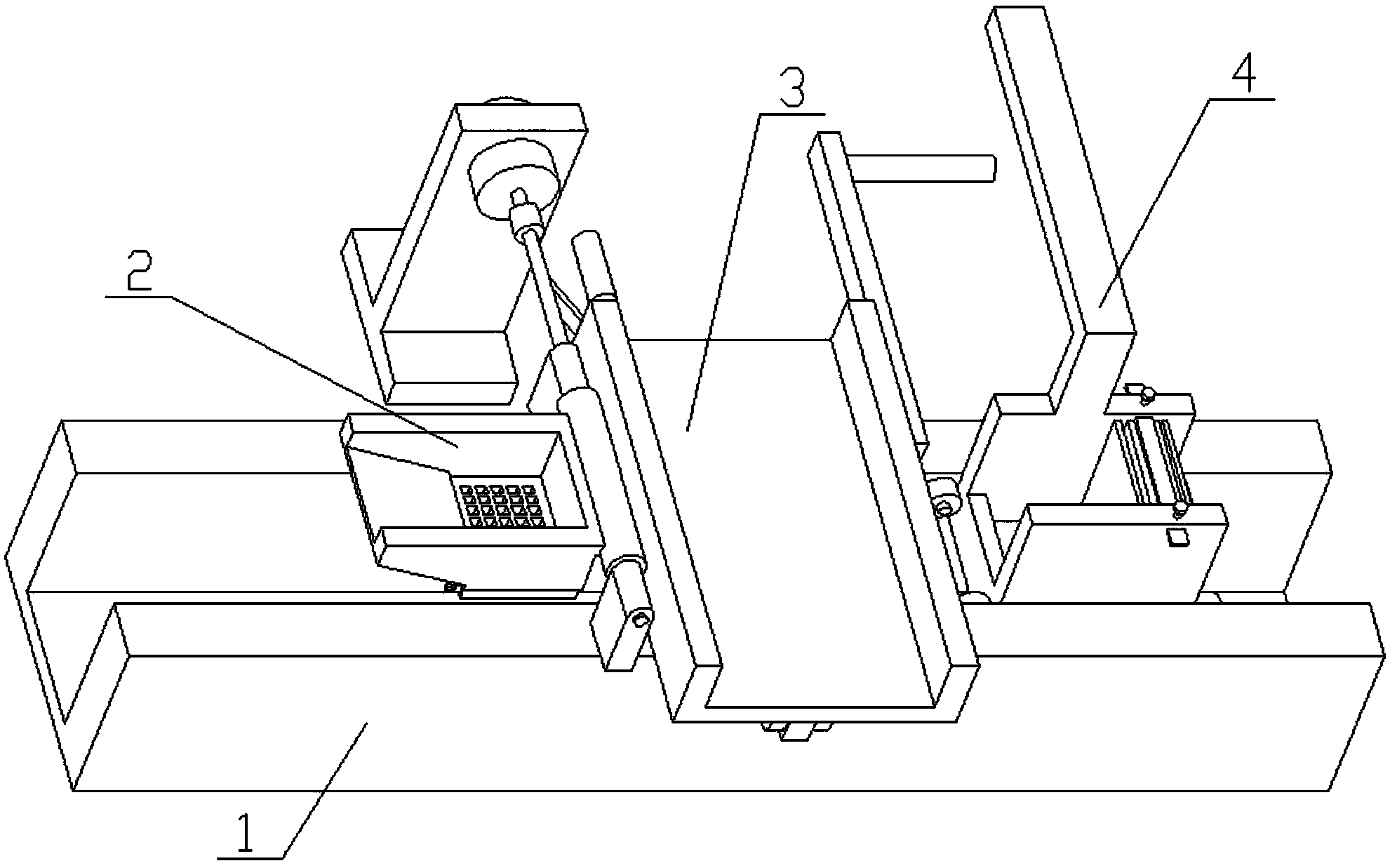

1.一种环保摆动式污水过滤处理装置，包括过水沟渠(1)、粗过滤组件(2)和垃圾排出组件(3)，其特征在于：所述的过水沟渠(1)包括沟渠底板(1-1)、沟槽(1-2)和沟渠侧板(1-3)，沟渠底板(1-1)上端的前后两端均固定连接有沟渠侧板(1-3)，两个沟渠侧板(1-3)之间形成沟槽(1-2);
所述的粗过滤组件(2)包括捞盒(2-1)、粗孔板(2-2)、粗孔(2-2-3)、转动座(2-3)、扳杆(2-4)、电机架(2-5)、电机(2-6)、联轴器(2-7)、轴杆(2-8)和套筒(2-9)，捞盒(2-1)的右端的上端固定连接有套筒(2-9)，捞盒(2-1)的下端设置有粗孔板(2-2)，粗孔板(2-2)上均布有多个粗孔(2-2-3)，两个转动座(2-3)分别固定连接在两个沟渠侧板(1-3)的上端，轴杆(2-8)插在套筒(2-9)上并且轴杆(2-8)与套筒(2-9)之间通过焊接固定连接，套筒(2-9)通过轴杆(2-8)转动连接在两个转动座(2-3)之间，轴杆(2-8)的后端固定连接有杆(2-4)，电机架(2-5)上固定连接有电机(2-6)，电机(2-6)的输出轴通过联轴器(2-7)连接在轴杆(2-8)的后端，扳杆(2-4)位于后端的转动座(2-3)和联轴器(2-7)之间;
所述的垃圾排出组件(3)包括转平板(3-1)、挡沿(3-2)、圆柱II(3-5)、铰接凸块(3-6)和铰接座(3-7)，转平板(3-1)的左右两端均固定连接有挡沿(3-2)，左端挡沿(3-2)的后端固定连接有圆柱II(3-5)，扳杆(2-4)位于圆柱II(3-5)的下方，转平板(3-1)下端面的前端固定连接有铰接凸块(3-6)，铰接座(3-7)固定连接在前端的沟渠侧板(1-3)上，铰接凸块(3-6)铰接在铰接座(3-7)上，转平板(3-1)位于套筒(2-9)的右端，转平板(3-1)放置在两个沟渠侧板(1-3)的上端。
2.根据权利要求1所述的一种环保摆动式污水过滤处理装置，其特征在于：所述的过水沟渠(1)还包括转轮(1-4)，两个沟渠侧板(1-3)的右端的内侧的上端均转动连接有两个转轮(1-4)。
3.根据权利要求1所述的一种环保摆动式污水过滤处理装置，其特征在于：所述的捞盒(2-1)上设置有空槽(2-1-1)和粗孔板滑槽(2-1-2)，空槽(2-1-1)设置在捞盒(2-1)的下端，粗孔板滑槽(2-1-2)设置在空槽(2-1-1)的下端，粗孔板(2-2)的左端的前后两端均设置有紧固螺钉座(2-2-1)，两个紧固螺钉座(2-2-1)上均通过螺纹连接有紧固螺钉I(2-2-2)，粗孔板(2-2)插在两个粗孔板滑槽(2-1-2)之间，粗孔板(2-2)通过两个紧固螺钉I(2-2-2)固定连接在捞盒(2-1)上。
4.根据权利要求1所述的一种环保摆动式污水过滤处理装置，其特征在于：所述的垃圾排出组件(3)还包括伸出杆(3-3)和圆柱I(3-4)，右端的挡沿(3-2)上固定连接有伸出杆(3-3)，伸出杆(3-3)的后端固定连接有圆柱I(3-4)。
5.根据权利要求2所述的一种环保摆动式污水过滤处理装置，还包括细过滤组件(4)，其特征在于：所述的细过滤组件(4)包括门形板(4-1)、左下沿(4-2)、插挡杆(4-3)、紧固螺钉II(4-4)、铁丝网(4-5)、滤棉(4-6)和L形板(4-7)，门形板(4-1)为门字形，门形板(4-1)的内侧固定连接有两个铁丝网(4-5)，两个铁丝网(4-5)之间放置有滤棉(4-6)，门形板(4-1)的上端插有插挡杆(4-3)，插挡杆(4-3)位于滤棉(4-6)的上方，门形板(4-1)的上端通过螺纹连接有两个紧固螺钉II(4-4)，两个紧固螺钉II(4-4)均顶在插挡杆(4-3)上，门形板(4-1)的左端的下端固定连接有左下沿(4-2)，门形板(4-1)滑动连接在四个转轮(1-4)之间，门形板(4-1)的上端的后端固定连接有L形板(4-7)，L形板(4-7)位于圆柱I(3-4)的上方。
6.根据权利要求1所述的一种环保摆动式污水过滤处理装置，其特征在于：所述的捞盒(2-1)上的粗孔板(2-2)处于竖直状态时，转平板(3-1)与水平面的夹角为三十度。
说明书
一种环保摆动式污水过滤处理装置
技术领域
本发明涉及一种环保装置，更具体的说是一种环保摆动式污水过滤处理装置。
背景技术
申请号为CN201620279811.4的一种多级污水过滤装置，该实用新型公开一种多级污水过滤装置，污水过滤箱的左侧设置污水输送动力筒，污水输送动力轴安装在污水输送动力筒内，污水排入口安装在污水过滤箱的顶部，排水口安装在污水过滤箱的底部，上污水进管安装在污水排入口上，上污水过滤轴安装在污水过滤箱内的顶部，上污水过滤轴设置在上污水进管的下方，下污水过滤轴安装在污水过滤箱内的底部，上污水过滤轴的左安装上驱动马达，下污水过滤轴的左端安装下驱动马达，上污水过滤筒和下污水过滤筒固定安装在污水过滤箱内的中央，污水输送动力筒通过连接管与上污水过滤筒和下污水过滤筒连通，污水过滤层安装在上污水过滤筒和下污水过滤筒内。该实用新型其设计科学合理，结构简单，使用方便。但是该实用新型无法先将污水中的大块杂物去除。
发明内容
本发明提供一种环保摆动式污水过滤处理装置，其有益效果为本发明可以首先将污水中的的大块杂物先去除，然后再进行过滤，并且大块杂物便于从本发明上排出。
本发明涉及一种环保装置，更具体的说是一种环保摆动式污水过滤处理装置，包括过水沟渠、粗过滤组件、垃圾排出组件和细过滤组件，本发明可以首先将污水中的的大块杂物先去除，然后再进行过滤，并且大块杂物便于从本发明上排出。
所述的过水沟渠包括沟渠底板、沟槽和沟渠侧板，沟渠底板上端的前后两端均固定连接有沟渠侧板，两个沟渠侧板之间形成沟槽;
所述的粗过滤组件包括捞盒、粗孔板、粗孔、转动座、扳杆、电机架、电机、联轴器、轴杆和套筒，捞盒的右端的上端固定连接有套筒，捞盒的下端设置有粗孔板，粗孔板上均布有多个粗孔，两个转动座分别固定连接在两个沟渠侧板的上端，轴杆插在套筒上并且轴杆与套筒之间通过焊接固定连接，套筒通过轴杆转动连接在两个转动座之间，轴杆的后端固定连接有杆，电机架上固定连接有电机，电机的输出轴通过联轴器连接在轴杆的后端，扳杆位于后端的转动座和联轴器之间;
所述的垃圾排出组件包括转平板、挡沿、圆柱II、铰接凸块和铰接座，转平板的左右两端均固定连接有挡沿，左端挡沿的后端固定连接有圆柱II，扳杆位于圆柱II的下方，转平板下端面的前端固定连接有铰接凸块，铰接座固定连接在前端的沟渠侧板上，铰接凸块铰接在铰接座上，转平板位于套筒的右端，转平板放置在两个沟渠侧板的上端。
所述的过水沟渠还包括转轮，两个沟渠侧板的右端的内侧的上端均转动连接有两个转轮。
所述的捞盒上设置有空槽和粗孔板滑槽，空槽设置在捞盒的下端，粗孔板滑槽设置在空槽的下端，粗孔板的左端的前后两端均设置有紧固螺钉座，两个紧固螺钉座上均通过螺纹连接有紧固螺钉I，粗孔板插在两个粗孔板滑槽之间，粗孔板通过两个紧固螺钉I固定连接在捞盒上。
所述的垃圾排出组件还包括伸出杆和圆柱I，右端的挡沿上固定连接有伸出杆，伸出杆的后端固定连接有圆柱I。
所述的细过滤组件包括门形板、左下沿、插挡杆、紧固螺钉II、铁丝网、滤棉和L形板，门形板为门字形，门形板的内侧固定连接有两个铁丝网，两个铁丝网之间放置有滤棉，门形板的上端插有插挡杆，插挡杆位于滤棉的上方，门形板的上端通过螺纹连接有两个紧固螺钉II，两个紧固螺钉II均顶在插挡杆上，门形板的左端的下端固定连接有左下沿，门形板滑动连接在四个转轮之间，门形板的上端的后端固定连接有L形板，L形板位于圆柱I的上方。
所述的捞盒上的粗孔板处于竖直状态时，转平板与水平面的夹角为三十度。
本发明一种环保摆动式污水过滤处理装置的有益效果为：
本发明一种环保摆动式污水过滤处理装置，本发明可以首先将污水中的的大块杂物先去除，然后再进行过滤，并且大块杂物便于从本发明上排出。
