摘要
本发明公开了一种家庭污水搅拌过滤装置，包括搅拌罐和过滤罐，所述搅拌罐的下端中部安装有伺服电机，所述伺服电机输出端的转轴伸入至搅拌罐的内腔，所述集水管的下端从左至右设有长度依次减小的喷水管，所述过滤罐的内腔前后部设有用于支撑抽屉型过滤箱的支撑板，所述支撑板呈左低右高设置，所述抽屉型过滤箱内由上至下依次设有第一过滤板、第二过滤板和第三过滤板，所述喷水管的下端位于凹槽内，本发明过滤效果好，过滤速度快，抽屉型过滤箱与初级过滤箱的拆卸安装方便，有利于更换后达到最好的过滤效果;消毒类的药物与污水一起进入搅拌罐中，搅拌叶就可以对污水进行搅拌，使其与消毒类的药物充分混合。
权利要求书
1.一种家庭污水搅拌过滤装置，包括搅拌罐(1)和过滤罐(13)，所述搅拌罐(1)和过滤罐(13)之间通过引水管(11)连接，所述引水管(11)的一端伸入至搅拌罐(1)的内腔底部，所述引水管(11)的另一端伸入至过滤罐(13)的内腔上部并连接有水平设置的集水管(14)，所述引水管(11)上安装有水泵(9)，所述过滤罐(13)的下端中部设有排水管(17)，所述排水管(17)上设有阀门(18)，其特征在于：所述搅拌罐(1)的下端中部安装有伺服电机(7)，所述伺服电机(7)输出端的转轴(4)伸入至搅拌罐(1)的内腔，所述转轴(4)侧边连接有搅拌叶(5)，所述搅拌罐(1)的上端中部开口处设有初级过滤箱(3)，所述初级过滤箱(3)的侧边设有过滤孔(31)，所述集水管(14)的下端从左至右设有长度依次减小的喷水管(15)，所述过滤罐(13)的内腔前后部设有用于支撑抽屉型过滤箱(19)的支撑板(16)，所述支撑板(16)呈左低右高设置，所述抽屉型过滤箱(19)的上端中部设有凹槽(191)，所述抽屉型过滤箱(19)内由上至下依次设有第一过滤板(192)、第二过滤板(194)和第三过滤板(193)，所述抽屉型过滤箱(19)的右端设有定位板(20)，所述定位板(20)侧边设有把手(21)，所述喷水管(15)的下端位于凹槽(191)内。
2.根据权利要求1所述的一种家庭污水搅拌过滤装置，其特征在于：所述搅拌罐(1)和过滤罐(13)的底部均设有一体成型的支腿(6)，所述支腿(6)的高度为300-500mm。
3.根据权利要求1所述的一种家庭污水搅拌过滤装置，其特征在于：所述转轴(4)与搅拌叶(5)的连接关系为焊接，上下所述搅拌叶(5)之间的距离均为100-150mm。
4.根据权利要求1所述的一种家庭污水搅拌过滤装置，其特征在于：所述搅拌罐(1)的上端铰接有端盖(2)。
5.根据权利要求1所述的一种家庭污水搅拌过滤装置，其特征在于：所述初级过滤箱(3)的两侧设有扣手槽(32)，所述初级过滤箱(3)的上端设有用于卡在搅拌罐(1)上端的凸起板(33)。
6.根据权利要求1所述的一种家庭污水搅拌过滤装置，其特征在于：所述搅拌罐(1)和过滤罐(13)的下部之间连接有水平板(8)，所述水泵(9)固定在水平板(8)上。
7.根据权利要求1所述的一种家庭污水搅拌过滤装置，其特征在于：所述引水管(11)通过螺母(10)固定于搅拌罐(1)的内腔。
8.根据权利要求1所述的一种家庭污水搅拌过滤装置，其特征在于：所述引水管(11)的另一端通过卡箍(12)固定于过滤罐(13)的侧壁上。
说明书
一种家庭污水搅拌过滤装置
技术领域
本发明涉及家庭污水处理技术领域，具体为一种家庭污水搅拌过滤装置。
背景技术
污水处理时目前一项重要的环保工作，但是现有的污水处理设备价格都 比较昂贵，不利于环保工作的顺利开展。因此，需要一种简单、成本低的污 水处理设备，适用于不同家庭。
如申请号为CN201120030635.8的中国专利，其公开了一种家庭污水重复利用装置，它包括污水收集箱，污水收集箱通过接入管与家庭污水总管连接，污水收集箱与抽水马桶水箱通过管道连接，污水收集箱与抽水马桶水箱之间的管道设置脚踏，脚踏两边的管道上分别设置止回阀。
但是上述方案存在以下不足：
1、对污水不能进行消毒处理，且消毒处理时，药物不能与污水充分混合;
2、对污水的过滤效果差，过滤速度慢。
为此，我们推出一种家庭污水搅拌过滤装置。
发明内容
本发明的目的在于提供一种家庭污水搅拌过滤装置，以解决上述背景技术中提出的问题。

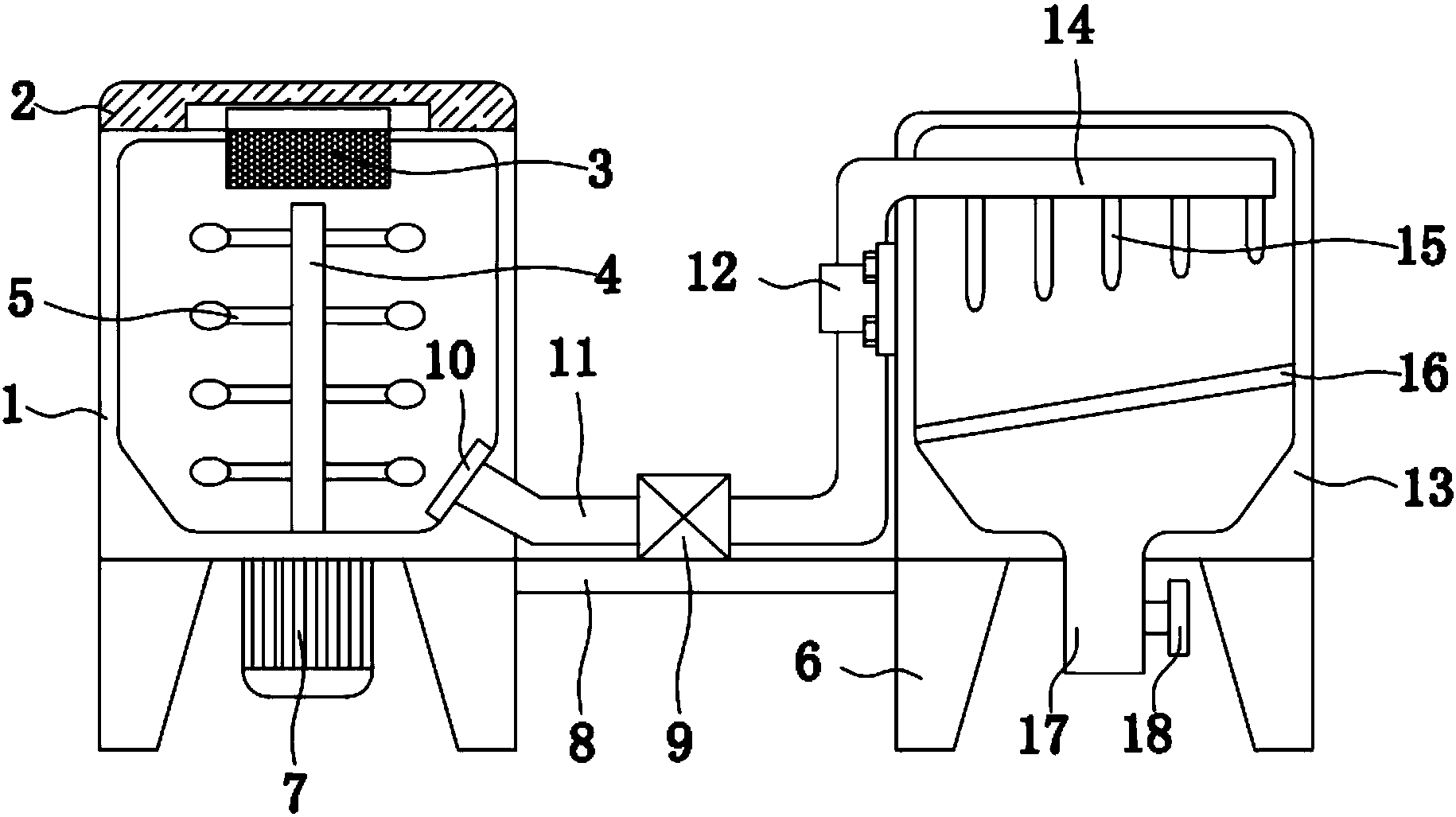

为实现上述目的，本发明提供如下技术方案：一种家庭污水搅拌过滤装置，包括搅拌罐和过滤罐，所述搅拌罐和过滤罐之间通过引水管连接，所述引水管的一端伸入至搅拌罐的内腔底部，所述引水管的另一端伸入至过滤罐的内腔上部并连接有水平设置的集水管，所述引水管上安装有水泵，所述过滤罐的下端中部设有排水管，所述排水管上设有阀门，所述搅拌罐的下端中部安装有伺服电机，所述伺服电机输出端的转轴伸入至搅拌罐的内腔，所述转轴侧边连接有搅拌叶，所述搅拌罐的上端中部开口处设有初级过滤箱，所述初级过滤箱的侧边设有过滤孔，所述集水管的下端从左至右设有长度依次减小的喷水管，所述过滤罐的内腔前后部设有用于支撑抽屉型过滤箱的支撑板，所述支撑板呈左低右高设置，所述抽屉型过滤箱的上端中部设有凹槽，所述抽屉型过滤箱内由上至下依次设有第一过滤板、第二过滤板和第三过滤板，所述抽屉型过滤箱的右端设有定位板，所述定位板侧边设有把手，所述喷水管的下端位于凹槽内。
优选的，所述搅拌罐和过滤罐的底部均设有一体成型的支腿，所述支腿的高度为300-500mm。
优选的，所述转轴与搅拌叶的连接关系为焊接，上下所述搅拌叶之间的距离均为100-150mm。
优选的，所述搅拌罐的上端铰接有端盖。
优选的，所述初级过滤箱的两侧设有扣手槽，所述初级过滤箱的上端设有用于卡在搅拌罐上端的凸起板。
优选的，所述搅拌罐和过滤罐的下部之间连接有水平板，所述水泵固定在水平板上。
优选的，所述引水管通过螺母固定于搅拌罐的内腔。
优选的，所述引水管的另一端通过卡箍固定于过滤罐的侧壁上。
与现有技术相比，本发明的有益效果是：本发明过滤效果好，过滤速度快，抽屉型过滤箱与初级过滤箱的拆卸安装方便，有利于更换后达到最好的过滤效果，将家庭用洗菜或者洗碗水注入至搅拌罐中，边加污水边加入消毒类的药物，使得消毒类的药物与污水一起进入搅拌罐中，经过初级过滤箱的初步过滤，将水中杂物过滤后，下落至搅拌罐中，待存储至搅拌罐容积的四分之三处时，停止注入，然后通过伺服电机带动转轴转动，这样搅拌叶就可以对污水进行搅拌，使其与消毒类的药物充分混合，然后水泵工作，将污水经由引水管引至集水管，然后通过喷水管流向抽屉型过滤箱，经过第一过滤板、第二过滤板和第三过滤板的过滤后下落至过滤罐内腔底部，最后通过排水管排出使用。
