废水热能回收器

发布时间:2019-1-3 21:09:17  中国污水处理工程网

   申请日2007.04.23

  公开(公告)日2008.04.23

  IPC分类号F28D7/16

  摘要

  本实用新型公开了一种废水热能回收器,包括壳体、设于壳体内的换热组件、废水入口、废水出口、净水入口、净水出口,废水入口和净水出口设置在壳体上侧,废水出口和净水入口设置在壳体下侧。换热组件包括多层导热板,各层导热板由并排固连的多根长管和多根短管组成。在各导热板的一端,诸长管和短管的端部对齐,形成能够阻止导热板上的水流向下流动的阻流端,各导热板的另一端形成能够让导热板上的水流向下流动的下水端。相邻两层导热板的下水端位置交叉设置,相邻两层导热板的长管的端部依次连通,形成弓字形结构。废水在导热板上流动,净水在长管中流动。本实用新型热能回收效率高、无需依赖辅助能源,可用于纺织、印染企业及桑拿浴室等。

  権利要求書

  1.一种废水热能回收器,包括壳体、换热组件、废水入口、废水出口、 净水入口、净水出口,所述壳体罩在所述换热组件的外面,所述换热组件 的两端分别与净水入口和净水出口相连接,其特征在于:

  所述废水入口和净水出口设置在所述壳体的上侧,所述废水出口和所 述净水入口设置在所述壳体的下侧;

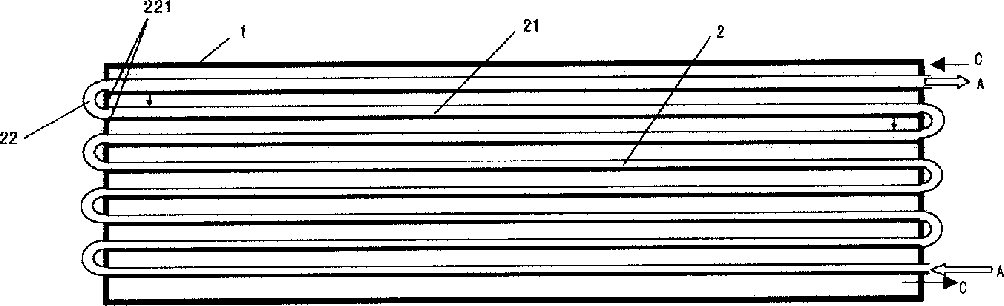

  所述换热组件包括多层导热板;所述各层导热板由并排固连在一起的 多根管子组成,所述多根管子包括多根长管和多根短管;在各导热板的一 端,所述多根长管和所述多根短管的端部相互对齐,形成能够阻止导热板 上的水流向下流动的阻流端,各导热板的另一端形成能够让导热板上的水 流向下流动的下水端;相邻两层导热板的下水端的位置交叉设置;相邻两 层导热板的长管的端部依次相连通,形成弓字形结构;

  所述废水在所述多根管子的外壁上流动,所述净水在所述长管中流动。

  2.如权利要求1所述的废水热能回收器,其特征在于:所述换热组件 的管子为矩形管或方形管。

  3.如权利要求2所述的废水热能回收器,其特征在于:所述矩形管或 方形管由不锈钢材料制成。

  4.如权利要求1所述的废水热能回收器,其特征在于:所述壳体包括 一顶板、一底板及罩住换热组件的导热板两侧的两块侧板;相邻两层导热 板的所述长管的端部通过U型连接管相互连通;各所述U型管的相对管壁 侧之间以及相邻两层导热板的U型管的相对管壁侧之间通过连接片相互连 接;所述连接片与壳体的顶板、底板及两块侧板通过连接板相互拼接,形 成一将废水封闭在内的封闭箱体,所述封闭箱体的内壁紧靠各导热板的四 周。

  5.如权利要求4所述的废水热能回收器,其特征在于:各导热板的两 侧与壳体的侧板内壁相连接。

  6.如权利要求1所述的废水热能回收器,其特征在于:所述长管和所 述短管间隔设置。

  7.如权利要求1所述的废水热能回收器,其特征在于:相邻两层导热 板的所述长管的端部通过U型连接管相互连通。

  8.如权利要求1所述的废水热能回收器,其特征在于:废水入口和废 水出口的方向与净水入口和净水出口的方向相互垂直。

  说明书

  废水热能回收器

  技术领域

  本实用新型涉及一种热交换设备,尤其涉及一种废水热能回收装置。

  背景技术

  纺织、印染企业或桑拿浴室等在其生产经营活动中会产生大量的高温废 水,这些高温废水若被直接排放掉,将导致大量的热能白白浪费。为此,有不 少企业采用了废水热能回收器,通过废水热能回收器将高温废水中的热能传递 给低温净水,以达到节能的目的。然而,现有的废水热能回收器存在以下缺点:

  1.由于废水和净水的的流动路径为直线路径,流程短,换热时间少,使 得热能回收效率较低,其热能回收率一般在15%~30%左右;

  2.废水中的杂质经常会堵塞管道,需要经常清洗管道,造成使用不便;

  3.管道内的水压小,无法满足大型企业的水压要求;

  4.需要使用其它能源辅助转换热能。

  发明内容

  本实用新型所要解决的技术问题在于克服现有技术的缺陷,提供一种热能 回收效率高、无需依赖辅助能源的废水热能回收器。

  本实用新型的技术方案是:一种废水热能回收器,包括壳体、换热组件、 废水入口、废水出口、净水入口、净水出口,壳体罩在换热组件的外面, 换热组件的两端分别与净水入口和净水出口相连接,其特点是:废水入口 和净水出口设置在壳体的上侧,废水出口和净水入口设置在壳体的下侧; 换热组件包括多层导热板;各层导热板由并排固连在一起的多根管子组成, 多根管子包括多根长管和多根短管;在各导热板的一端,多根长管和多根 短管的端部相互对齐,形成能够阻止导热板上的水流向下流动的阻流端, 各导热板的另一端形成能够让导热板上的水流向下流动的下水端;相邻两 层导热板的下水端的位置交叉设置;相邻两层导热板的长管的端部依次相 连通,形成弓字形结构;废水在多根管子的外壁上流动,净水在长管中流 动。

  上述的废水热能回收器,其中,换热组件的管子为矩形管或方形管。

  上述的废水热能回收器,其中,矩形管或方形管由不锈钢材料制成。

  上述的废水热能回收器,其中,长管和短管间隔设置。

  上述的废水热能回收器,其中,废水入口和废水出口的方向与净水入 口和净水出口的方向相互垂直。

  上述的废水热能回收器,其中,壳体包括一顶板、一底板及罩住换热 组件的导热板两侧的两块侧板;相邻两层导热板的所述长管的端部通过U 型连接管相互连通,各所述U型管的相对管壁侧之间以及相邻两层导热板 的U型管的相对管壁侧之间通过连接片相互连接;所述连接片与壳体的顶 板、底板及两块侧板通过连接板相互拼接,形成一将废水封闭在内的封闭 箱体,所述封闭箱体的内壁紧靠各导热板的四周。

  上述的废水热能回收器,其中,导热板的两侧与壳体的侧板内壁相连 接。

  本实用新型的有益效果是:

  1.本实用新型的换热组件采用了弓字形结构,废水从上部流入,从底 部流出,净水从底部流入,从上部流出,增加了流程,加大了换热面积, 同时充分利用了水的热升冷降的物理性质,从而提高了热能回收效率;

  2.净水在导热板的管子内流动,在管子内几乎无杂质沉淀,废水在管 壁外部流动,便于清洗;

  3.管子内的水压大,能够满足大型工厂的需求;

  4.无动力,无冷煤,自然循环热交换。
