申请日2018.04.17
公开(公告)日2018.12.04
IPC分类号F04B53/00; F04B53/20; B01D29/01; B01D29/56
摘要
本实用新型提供一种有过滤功能的工业废水抽水泵，涉及废水处理技术领域，包括泵体、进水管、出水管、支架、搅拌杆、搅拌叶、一级过滤网、二级过滤网、三级过滤网、固定块和液压升降装置，泵体采用脉冲的方式抽取，泵体的右侧面上部设置有出水管，泵体的底部设置有支架，支架向外倾斜设置，泵体的底部中间位置设置有进水管，进水管内壁左右两侧分别开设有滑槽，本实用新型一级过滤网、二级过滤网、三级过滤网可对废水中的水草或大块固体漂浮物进行过滤，避免堵塞泵体，固定块能从进水管内壁上的滑槽滑出，方便更换过滤网，液压升降装置可以将泵体抬高，方便检修泵体与更换固定块，搅拌杆对工业废水底部沉积的固体物进行搅动，便于泵体抽取。

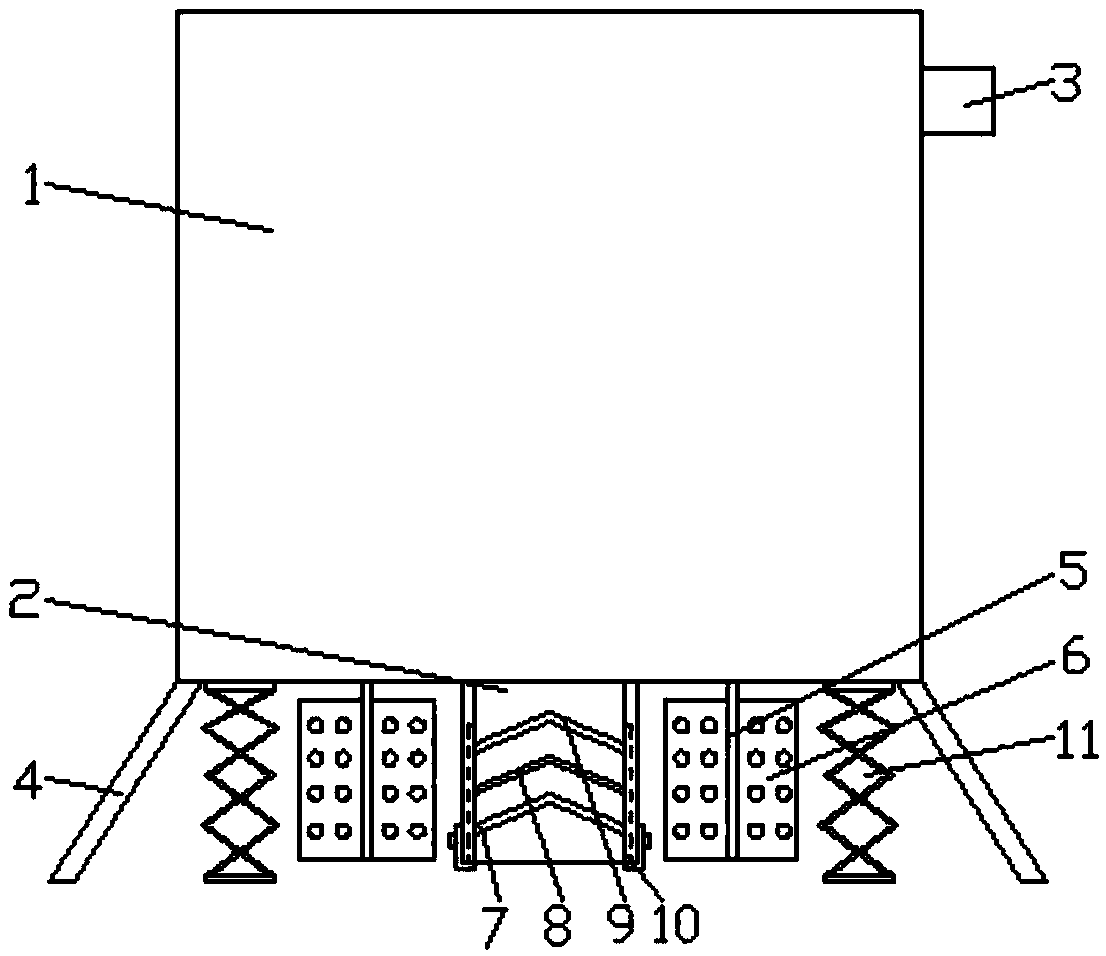

1.一种有过滤功能的工业废水抽水泵，其特征在于：包括泵体(1)、进水管(2)、出水管(3)、支架(4)、搅拌杆(5)、搅拌叶(6)、一级过滤网(7)、二级过滤网(8)、三级过滤网(9)、固定块(10)和液压升降装置(11)，所述泵体(1)采用脉冲的方式抽取，所述泵体(1)的右侧面上部设置有所述出水管(3)，所述泵体(1)的底部设置有所述支架(4)，所述支架(4)向外倾斜设置，所述泵体(1)的底部中间位置设置有所述进水管(2)，所述进水管(2)内壁左右两侧分别开设有滑槽，所述滑槽内设置有所述固定块(10)，所述固定块(10)与所述滑槽相匹配，所述固定块(10)下部设置有所述一级过滤网(7)，所述一级过滤网(7)的上方设置有所述二级过滤网(8)，所述二级过滤网(8)上方设置有所述三级过滤网(9)，所述一级过滤网(7)、所述二级过滤网(8)、所述三级过滤网(9)的网孔逐级递减，所述进水管(2)的左右两侧分别设置有所述搅拌杆(5)，所述搅拌杆(5)上设置有所述搅拌叶(6)，左侧所述搅拌杆(5)的左侧和右侧所述搅拌杆(5)的右侧分别设置有所述液压升降装置(11)。
2.如权利要求1所述的有过滤功能的工业废水抽水泵，其特征在于：所述搅拌叶(6)上均匀开设有通孔。
3.如权利要求1所述的有过滤功能的工业废水抽水泵，其特征在于：所述进水管(2)外壁下部左右两侧分别开设有螺纹槽。
4.如权利要求3所述的有过滤功能的工业废水抽水泵，其特征在于：所述固定块(10)上开设有通孔，所述通孔内设置有螺栓，所述螺栓与所述进水管(2)外壁下部的所述螺纹槽相匹配，所述螺栓固定连接所述进水管(2)。
5.如权利要求1所述的有过滤功能的工业废水抽水泵，其特征在于：所述一级过滤网(7)、所述二级过滤网(8)、所述三级过滤网(9)均为圆锥状。
6.如权利要求1所述的有过滤功能的工业废水抽水泵，其特征在于：所述液压升降装置(11)设置于所述支架(4)的内侧，所述支架(4)外壁上套设有消音减震橡胶片。
说明书
一种有过滤功能的工业废水抽水泵
技术领域
本实用新型涉及废水处理技术领域，具体涉及一种有过滤功能的工业废水抽水泵。
背景技术
目前工业废水的成分非常复杂，往往是含有泥沙、有机质、化学残渣和其他各种固态物质混合形成的一种复杂结构体系;暂且不论之后的处理工艺，其抽取就是一个大问题，如果使用普通的泵，泵内的核心部位极易发生堵塞，而且由于工业废水的底部往往沉积了大量的固体物，常规手段难以将这些固体物向外抽送。
实用新型内容
针对现有技术的不足，本实用新型提供了一种有过滤功能的工业废水抽水泵，使得抽水泵不易阻塞，还能将体积小的固体物向外抽送。
为实现以上目的，本实用新型通过以下技术方案予以实现：
一种有过滤功能的工业废水抽水泵，包括泵体、进水管、出水管、支架、搅拌杆、搅拌叶、一级过滤网、二级过滤网、三级过滤网、固定块和液压升降装置，所述泵体采用脉冲的方式抽取，所述泵体的右侧面上部设置有所述出水管，所述泵体的底部设置有所述支架，所述支架向外倾斜设置，所述泵体的底部中间位置设置有所述进水管，所述进水管内壁左右两侧分别开设有滑槽，所述滑槽内设置有所述固定块，所述固定块与所述滑槽相匹配，所述固定块下部设置有所述一级过滤网，所述一级过滤网的上方设置有所述二级过滤网，所述二级过滤网上方设置有所述三级过滤网，所述一级过滤网、所述二级过滤网、所述三级过滤网的网孔逐级递减，所述进水管的左右两侧分别设置有所述搅拌杆，所述搅拌杆上设置有所述搅拌叶，左侧所述搅拌杆的左侧和右侧所述搅拌杆的右侧分别设置有所述液压升降装置。
优选地，所述搅拌叶上均匀开设有通孔。
优选地，所述进水管外壁下部左右两侧分别开设有螺纹槽。
优选地，所述固定块上开设有通孔，所述通孔内设置有螺栓，所述螺栓与所述进水管外壁下部的所述螺纹槽相匹配，所述螺栓固定连接所述进水管。
优选地，所述一级过滤网、所述二级过滤网、所述三级过滤网均为圆锥状。
优选地，所述液压升降装置设置于所述支架的内侧，所述支架外壁上套设有消音减震橡胶片。
有益效果：
本实用新型提供了一种有过滤功能的工业废水抽水泵，一级过滤网、二级过滤网、三级过滤网可对废水中的水草或大块固体漂浮物进行过滤，避免堵塞泵体;需要对过滤网进行更换时，拧开固定块通孔内的螺栓，将固定块从进水管内壁上的滑槽滑出，即可对过滤网进行更换;液压升降装置可以将泵体抬高，方便检修泵体与更换固定块。工业废水抽水泵通过搅拌杆对工业废水底部沉积的固体物进行搅动，便于泵体抽取。
