申请日2018.03.19
公开(公告)日2018.11.16
IPC分类号B01L9/06; B01L9/00
摘要
本实用新型公开了一种污水处理用取样存放装置，包括盛放盒，所述盛放盒的侧端面固定连接有转轴，所述盛放盒的前端面滑动连接有抽拉盒装置，所述转轴的内部插接有试管盛放装置，所述试管盛放装置的内部插接有试管装置，所述试管盛放装置的内部背离试管装置的一侧插接有废物桶，所述试管盛放装置包括固定槽、连接柱、底板垫、上面板和废物桶盛放槽，所述上面板固定连接在连接柱的上端面，所述底板垫固定连接在连接柱的下端面，所述固定槽开设在上面板的内部，所述试管装置包括胶头滴管、木塞和试剂瓶，所述胶头滴管通过木塞插接在试剂瓶的内部。本实用新型通过安装试管盛放装置，在对取样试剂的保存中将更加安全，且加大了存放装置的便捷性。
权利要求书

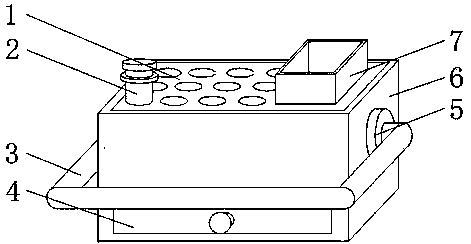

1.一种污水处理用取样存放装置，包括盛放盒(6)，其特征在于：所述盛放盒(6)的侧端面固定连接有转轴(5)，所述盛放盒(6)的前端面滑动连接有抽拉盒装置(4)，所述转轴(5)的内部插接有试管盛放装置(1)，所述试管盛放装置(1)的内部插接有试管装置(2)，所述试管盛放装置(1)的内部背离试管装置(2)的一侧插接有废物桶(7)，所述试管盛放装置(1)包括固定槽(8)、连接柱(9)、底板垫(10)、上面板(11)和废物桶盛放槽(12)，所述上面板(11)固定连接在连接柱(9)的上端面，所述底板垫(10)固定连接在连接柱(9)的下端面，所述固定槽(8)开设在上面板(11)的内部，所述试管装置(2)包括胶头滴管(13)、木塞(14)和试剂瓶(15)，所述胶头滴管(13)通过木塞(14)插接在试剂瓶(15)的内部，所述抽拉盒装置(4)包括弹簧(17)、抽拉盒(18)、滑动槽(19)和连接盘(20)，所述滑动槽(19)开设在抽拉盒(18)的侧端面，所述弹簧(17)固定连接在抽拉盒(18)的后端面，所述连接盘(20)固定连接在弹簧(17)的后端面。
2.根据权利要求1所述的一种污水处理用取样存放装置，其特征在于：所述转轴(5)的侧端面转动连接有旋转提手(3)。
3.根据权利要求1所述的一种污水 处理用取样存放装置，其特征在于：所述废物桶盛放槽(12)开设在上面板(11)背离固定槽(8)的一侧。
4.根据权利要求1所述的一种污水处理用取样存放装置，其特征在于：把手(16)固定连接在抽拉盒(18)的前端面。
5.根据权利要求1所述的一种污水处理用取样存放装置，其特征在于：所述滑动槽(19)共设有两组，且对称分布在抽拉盒(18)的侧端面。
6.根据权利要求1所述的一种污水处理用取样存放装置，其特征在于：所述弹簧(17)共设有两组，且对称分布在抽拉盒(18)的后端面。
说明书
一种污水处理用取样存放装置
技术领域
本实用新型涉及电子设备技术领域，具体为一种污水处理用取样存放装置。
背景技术
水中生活着各种各样的水生动物和植物。生物与水、生物与生物之间进行着复杂的物质和能量的交换，从数量上保持着一种动态的平衡关系。但在人类活动的影响下，这种平衡遭到了破坏。当人类向水中排放污染物时，一些有益的水生生物会中毒死亡，而一些耐污的水生生物会加剧繁殖，大量消耗溶解在水中的氧气，使有益的水生生物因缺氧被迫迁栖他处，或者死亡。特别是有些有毒元素，既难溶于水又易在生物体内累积，对人类造成极大的伤害。
目前，工厂对污水的排放量逐年加大了，在对污水的排放中，需要对其进行检测，才能进行排放，污水检测有关部门在对污水检测的过程中，需要对采样的污水进行存储、盛放、从而需要一种存放装置满足市面上的需求，但据目前所使用的存放装置在存放采样标本时往往不够合理，在移动过程中，极易造成损坏，且存放装置功能过于单一，满足不了使用需求。
实用新型内容
本实用新型的目的在于提供一种污水处理用取样存放装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用取样存放装置，包括盛放盒，所述盛放盒的侧端面固定连接有转轴，所述盛放盒的前端面滑动连接有抽拉盒装置，所述转轴的内部插接有试管盛放装置，所述试管盛放装置的内部插接有试管装置，所述试管盛放装置的内部背离试管装置的一侧插接有废物桶，所述试管盛放装置包括固定槽、连接柱、底板垫、上面板和废物桶盛放槽，所述上面板固定连接在连接柱的上端面，所述底板垫固定连接在连接柱的下端面，所述固定槽开设在上面板的内部，所述试管装置包括胶头滴管、木塞和试剂瓶，所述胶头滴管通过木塞插接在试剂瓶的内部，所述抽拉盒装置包括弹簧、抽拉盒、滑动槽和连接盘，所述滑动槽开设在抽拉盒的侧端面，所述弹簧固定连接在抽拉盒的后端面，所述连接盘固定连接在弹簧的后端面。
优选的，所述转轴的侧端面转动连接有旋转提手。
优选的，所述废物桶盛放槽开设在上面板背离固定槽的一侧。
优选的，所述把手固定连接在抽拉盒的前端面。
优选的，所述滑动槽共设有两组，且对称分布在抽拉盒的侧端面。
优选的，所述弹簧共设有两组，且对称分布在抽拉盒的后端面。
与现有的技术相比，本实用新型的有益效果如下：
(1)本实用新型通过安装试管盛放装置，使用者在对试剂瓶进行存放时，直接将试剂瓶插接在固定槽内，由于在底板垫的底部安装有减震棉，在移动过程中加大了试剂瓶的存储完整性，使用者在使用试管盛放装置时，可将试管盛放装置从盛放盒中抽出，从而更方便使用者的使用，在废物桶盛放槽的内部插接废物桶，使用者可以将检测废物暂时存放在废物桶内，加大了使用的便捷性。(2)本实用新型通过安装试管装置，使用者可以将污水采样液存放在试剂瓶的内部，通过捏动胶头滴管上端的橡胶管对试剂瓶内的液进行抽取，在试剂瓶的外表面贴有标签，使用者可根据使用情况在标签上备注信息，在对试剂瓶的内部更换样本前，需对试剂瓶内进行清理，避免检测误差，通过安装试管装置，能更大程度的减缓污水样本的变质，从而给使用者带来更精确的测量。
本实用新型通过安装抽拉盒装置，加大了污水样本存放装置的实用性，在使用时，使用者通过把手将抽拉盒拉伸出来，在抽拉盒内部放置物品，抽拉盒通过弹簧与盛放盒进行连接，在使用时既加大了使用的便捷性，也确保了在移动过程中抽拉盒不会轻易滑出，确保了使用的安全性。
