申请日2018.03.14
公开(公告)日2018.09.11
IPC分类号G05D9/12
摘要
本实用新型公开了一种根据污水信息采集进行加药的装置，包括：下水管道;所述下水管道内具有污水和升降机构;所述升降机构内具有加药袋，所述升降机构的外侧具有流道;所述升降机构与污水探测机构连接;所述污水探测机构，用于探测所述污水的污水信息;所述升降机构，根据所述污水信息在所述下水管道内上升或者下降;所述污水通过所述流道可从所述升降机构的一侧流入，经过所述加药袋从所述升降机构的另一侧流出;其中，所述污水信息为所述污水的液位高度或者所述污水的流速。及一种根据污水信息采集进行加药的系统。以解决对于普通的下水管道内不具有加药处理的功能，特别对于偏远落后地区污水则直接排放到江河里，造成江河不必要的污染的问题。
权利要求书
1.一种根据污水信息采集进行加药的装置，其特征在于，包括：
下水管道(3);
所述下水管道(3)内具有污水和升降机构(5);
所述升降机构(5)内具有加药袋(6)，所述升降机构(5)的外侧具有流道;
所述升降机构(5)与污水探测机构(8)连接;
所述污水探测机构(8)，用于探测所述污水 的污水信息;
所述升降机构(5)，根据所述污水信息在所述下水管道(3)内上升或者下降;
所述污水通过所述流道可从所述升降机构(5)的一侧流入，经过所述加药袋(6)从所述升降机构(5)的另一侧流出;
其中，所述污水信息为所述污水的液位高度或者所述污水的流速。
2.根据权利要求1所述一种根据污水信息采集进行加药的装置，其特征在于：
所述升降机构(5)，包括：连接底板(4)和容纳机构;
所述连接底板(4)的一侧与下水管道(3)的内壁连接，所述连接底板(4)的另一侧与所述容纳机构连接;
所述容纳机构内具有所述加药袋(6)，所述容纳机构的外侧具有所述流道。
3.根据权利要求1所述一种根据污水信息采集进行加药的装置，其特征在于：
所述污水探测机构(8)在所述升降机构(5)下侧。
4.根据权利要求1～3任一项所述一种根据污水信息采集进行加药的装置，其特征在于：
所述污水探测机构(8)，用于探测所述升降机构(5)的高度以及所述污水的液位高度;
所述污水探测机构(8)，根据所述升降机构(5)的高度与所述污水的液位高度的差值控制所述升降机构(5)在所述下水管道(3)内上升或者下降。
5.根据权利要求2所述一种根据污水信息采集进行加药的装置，其特征在于：
所述连接底板(4)具有连接孔(4-1)，所述容纳机构的自由端通过所述连接孔(4-1)与所述连接底板(4)的另一侧连接。
6.根据权利要求2所述一种根据污水信息采集进行加药的装置，其特征在于：
所述连接底板(4)的一侧的上侧具有加药盖(3-1)和紧固机构(7);
所述紧固机构(7)，用于压紧所述加药盖(3-1)。
7.根据权利要求6所述一种根据污水信息采集进行加药的装置，其特征在于：
所述紧固机构(7)，包括：紧固机构主体(7-1)和紧固机构中心轴(7-3);
所述紧固机构主体(7-1)可沿着所述紧固机构中心轴(7-3)旋转，所述紧固机构主体(7-1)外侧边缘具有紧固机构压盘(7-2);
所述紧固机构(7)，通过所述紧固机构压盘(7-2)压紧所述加药盖(3-1)。
8.根据权利要求7所述一种根据污水信息采集进行加药的装置，其特征在于：
所述紧固机构压盘(7-2)为所述紧固机构主体(7-1)形成的凸起机构。
9.一种根据污水信息采集进行加药的系统，其特征在于，包括：
如权利要求1～7任一项所述一种根据污水信息采集进行加药的装置;以及
驱动机构(9);
所述升降机构(5)与所述驱动机构(9)连接，所述驱动机构(9)还与控制器(1)连接，所述控制器(1)还与所述污水探测机构(8)连接;
所述控制器(1)，用于根据所述污水的液位高度向所述驱动机构(9)发送驱动指令;
所述驱动机构(9)，用于根据所述驱动指令驱动所述升降机构(5)在所述下水管道(3)内上升或者下降。
10.根据权利要求9所述一种根据污水信息采集进行加药的系统，其特征在于：
所述控制器(1)与所述驱动机构(9)之间具有驱动电路(2);
所述驱动电路(2)，用于根据所述驱动指令让所述驱动机构(9)完成动作。
说明书
一种根据污水信息采集进行加药的装置及应用的系统
技术领域
本实用新型涉及污水信息采集领域，具体说是一种根据污水信息采集进行加药的装置及应用的系统。
背景技术
污水处理加药系统是一种全新概念的化学水处理加药设备，已在国内外的电力、公工、市政等水处理领域广泛应用。它是将加药箱、计量泵(隔膜泵)、自动控制系统一体化，即安装在一个底座上，将计量泵(柱塞泵)出口与加药管路、计量箱进出口与进水管等连接好，并将控制柜电源和检测仪表信号送到控制柜，实现溶配药液、计量投加功能单元的整体组合。为达到最佳效果，在工况变化的情况下，对所加化学药剂量自动跟踪调节控制加药速度，因此在这种加药装置中我们采用了先进的自动控制方式来控制加药量。除部分加药管路、取样管路和加药浓度检测仪表外，这些加药设备一般都集中安装在一个加药间内。
目前的水处理都是在污水处理厂的污水处理加药系统里完成，对于普通的下水管道内不具有加药处理的功能，特别对于偏远落后地区污水则直接排放到江河里，造成江河不必要的污染。
发明内容
有鉴于此，本实用新型提供一种根据污水信息采集进行加药的装置及应用的系统，以解决对于普通的下水管道内不具有加药处理的功能，特别对于偏远落后地区污水则直接排放到江河里，造成江河不必要的污染的问题。
第一方面，本实用新型提供一种根据污水信息采集进行加药的装置，包括：
下水管道;
所述下水管道内具有污水和升降机构;
所述升降机构内具有加药袋，所述升降机构的外侧具有流道;
所述升降机构与污水探测机构连接;
所述污水探测机构，用于探测所述污水的污水信息;
所述升降机构，根据所述污水信息在所述下水管道内上升或者下降;
所述污水通过所述流道可从所述升降机构的一侧流入，经过所述加药袋从所述升降机构的另一侧流出;
其中，所述污水信息为所述污水的液位高度或者所述污水的流速。
优选地，所述升降机构，包括：连接底板和容纳机构;
所述连接底板的一侧与下水管道的内壁连接，所述连接底板的另一侧与所述容纳机构连接;
所述容纳机构内具有所述加药袋，所述容纳机构的外侧具有所述流道。
优选地，所述污水探测机构在所述升降机构下侧。
优选地，所述污水探测机构，用于探测所述升降机构的高度以及所述污水的液位高度;
所述污水探测机构，根据所述升降机构的高度与所述污水的液位高度的差值控制所述升降机构在所述下水管道内上升或者下降。
优选地，所述连接底板具有连接孔，所述容纳机构的自由端通过所述连接孔与所述连接底板的另一侧连接。
优选地，所述连接底板的一侧的上侧具有加药盖和紧固机构;
所述紧固机构，用于压紧所述加药盖。
优选地，所述紧固机构，包括：紧固机构主体和紧固机构中心轴;
所述紧固机构主体可沿着所述紧固机构中心轴旋转，所述紧固机构主体外侧边缘具有紧固机构压盘;
所述紧固机构，通过所述紧固机构压盘压紧所述加药盖。
优选地，所述紧固机构压盘为所述紧固机构主体形成的凸起机构。
第二方面，本实用新型提供一种根据污水信息采集进行加药的系统，包括：
如上述一种根据污水信息采集进行加药的装置;以及
驱动机构;
所述升降机构与所述驱动机构连接，所述驱动机构还与控制器连接，所述控制器还与所述污水探测机构连接;
所述控制器，用于根据所述污水的液位高度向所述驱动机构发送驱动指令;

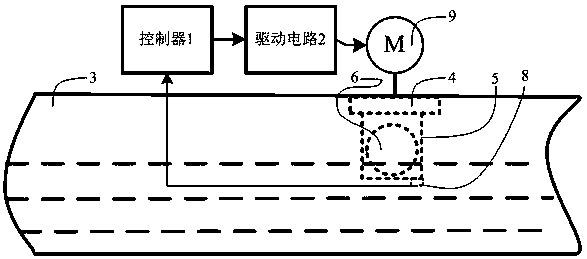

所述驱动机构，用于根据所述驱动指令驱动所述升降机构在所述下水管道内上升或者下降。
优选地，所述控制器与所述驱动机构之间具有驱动电路;
所述驱动电路，用于根据所述驱动指令让所述驱动机构完成动作。
本实用新型至少具有如下有益效果：
本实用新型提供一种根据污水信息采集进行加药的装置及应用的系统，以解决对于普通的下水管道内不具有加药处理的功能，特别对于偏远落后地区污水则直接排放到江河里，造成江河不必要的污染的问题。
同时，本实用新型结构简单，可以在原有的下水道井盖直接将下入升降机构，即在同一个下水管道的不同下水道井盖的位置可同时加入具有加药袋的升降机构，预先对下水管道内的污水进行处理。
