申请日2018.03.14
公开(公告)日2018.11.02
IPC分类号C02F1/24; B01D36/04
摘要
本实用新型涉及污水处理设备领域，尤其涉及污水处理气浮澄清装置，包括澄清池和设置于澄清池中的气浮池，所述气浮池侧壁靠近下部的位置设置有水流通道，气浮池通过水流通道与澄清池连通，所述气浮池上端与进水管连接、下端设置有曝气管，气浮池的内壁设置有螺旋槽，气浮池上端还设置有刮渣机;所述澄清池中设置有沉淀斜管，所述澄清池的上端与出水管连通，澄清池下端设置有与排泥管连通的污泥床，所述污泥床中设置有滤网，所述排泥管设置于滤网下方，该装置降低了气浮池的占地面积，同时避免了气浮池中的大块悬浮物体进入沉降池中，出水水质好，有效避免了后续处理过程中发生大块沉淀物堵塞排泥管，高效实用。
权利要求书
1.一种污水处理气浮澄清装置，其特征在于：包括澄清池和设置于澄清池中的气浮池，所述气浮池侧壁靠近下部的位置设置有水流通道，气浮池通过水流通道与澄清池连通，所述气浮池上端与进水管连接、下端设置有曝气管，气浮池的内壁设置有螺旋槽，气浮池上端还设置有刮渣机;所述澄清池中设置有沉淀斜管，所述澄清池的上端与出水管连通，澄清池下端设置有与排泥管连通的污泥床，所述污泥床中设置有滤网，所述排泥管设置于滤网下方。
2.根据权利要求1所述的污水 处理气浮澄清装置，其特征在于：所述水流通道为安装于气浮池侧壁的渗水板，所述渗水板上均匀分布有渗水孔隙。
3.根据权利要求1所述的污水处理气浮澄清装置，其特征在于：所述水流通道位于沉淀斜管的下端。
4.根据权利要求1所述的污水处理气浮澄清装置，其特征在于：所述进水管的端部安装有分流管口。
5.根据权利要求1所述的污水处理气浮澄清装置，其特征在于：所述滤网呈漏斗状。
6.根据权利要求1所述的污水处理气浮澄清装置，其特征在于：所述滤网上安装有振动板。
说明书
污水处理气浮澄清装置
技术领域
本实用新型涉及污水处理设备领域，尤其涉及污水处理气浮澄清装置。
背景技术
气浮是向污水中通入空气或其他气体产生气泡，使水中的一些细小悬浮物或固体颗粒附着在气泡上，随气泡上浮至水面被刮除，从而完成固、液分离的一种工艺。在污水后处理系统中，气浮池和沉淀池作为将泥水分离的装置，是污水处理过程中必不可少的基本处理单元。现在的污水处理装置结构设计不合理，气体与污水接触不彻底，絮凝不彻底，导致污泥沉降速度慢，澄清后的上清液浑浊，甚至出现悬浮物等问题，对出水水质产生不利影响，并且占地面积大，许多中小型企业在处理污水时，受场地和成本的局限，不能购置合适的污水处理装置，并且装置的排泥管容易堵塞。
实用新型内容
本实用新型的目的在于克服当前的污水处理装置曝气与污水接触不彻底、沉降速度慢、上清液悬浮物残留、排泥管易堵塞的问题，而提供一种污水处理气浮澄清装置，该污水处理气浮澄清装置结构设计合理，有效降低了气浮池的占地面积，同时避免了气浮池中的大块悬浮物体进入沉降池中，出水水质好，有效避免了后续处理过程中发生大块沉淀物堵塞排泥管，高效实用。

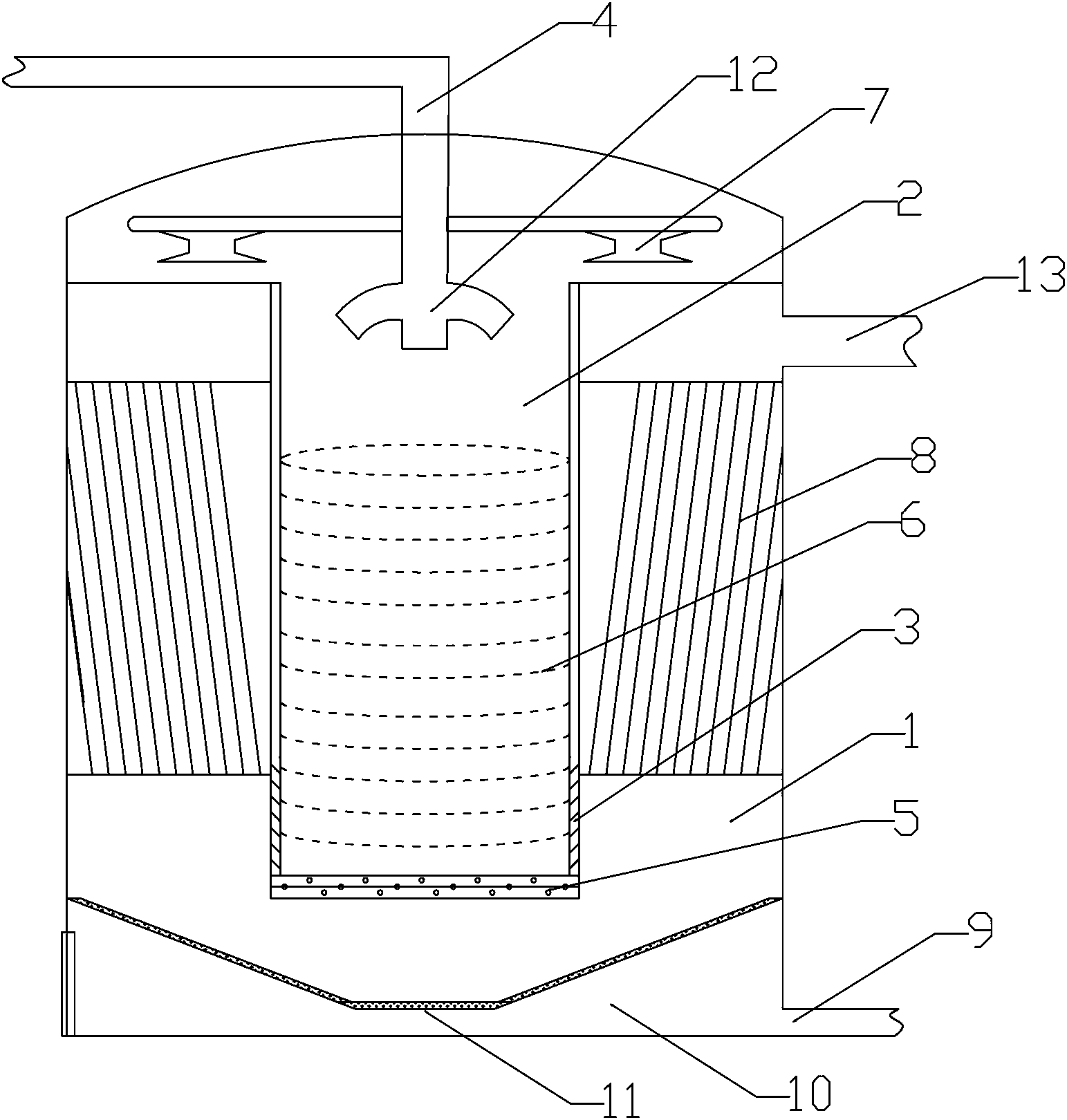

本实用新型是这样实现的：一种污水处理气浮澄清装置，包括澄清池和设置于澄清池中的气浮池，所述气浮池侧壁靠近下部的位置设置有水流通道，气浮池通过水流通道与澄清池连通，所述气浮池上端与进水管连接、下端设置有曝气管，气浮池的内壁设置有螺旋槽，气浮池上端还设置有刮渣机;所述澄清池中设置有沉淀斜管，所述澄清池的上端与出水管连通，澄清池下端设置有与排泥管连通的污泥床，所述污泥床中设置有滤网，所述排泥管设置于滤网下方。
优选的，所述水流通道为安装于气浮池侧壁的渗水板，所述渗水板上均匀分布有渗水孔隙。
优选的，所述水流通道位于沉淀斜管的下端。
优选的，所述进水管的端部安装有分流管口。
优选的，所述滤网呈漏斗状。
优选的，所述滤网上安装有振动板。
本实用新型具有以下的优点：本实用新型的污水处理气浮澄清装置结构设计合理，将气浮池设置于澄清池之内，有效降低了气浮池的占地面积，并且通过在气浮池的侧壁增加均布渗水孔隙的渗水板，保证了气浮池中的水能够顺畅进入澄清池中，同时避免了气浮池中的大块悬浮物体进入沉降池中，出水水质好，通过在污泥床中设置筛网，能够将污泥中大块的悬浮物隔离出来，有效避免了后续处理过程中发生大块沉淀物堵塞排泥管，高效实用。
