申请日2018.03.06
公开(公告)日2018.08.10
IPC分类号C02F1/00
摘要
本发明公开了一种便于使用的污水处理装置，包括底箱，所述底箱内底壁的中部固定连接有电动推杆，底箱的内部放置有储水箱，且储水箱的顶端延伸至底箱的上方，电动推杆的伸缩端与储水箱底面的中部固定连接，底箱的内侧壁开设有两个相对称的滑槽，每个滑槽的内部均卡接有与滑槽相适配的滑块。该便于使用的污水处理装置，能更好的通过电动推杆的运转带动污水处理装置本体和储水箱进行高度的调节，从而更好的提高污水处理装置本体的高度进行污水处理，更好的将储水箱伸入到底箱的内部，从而更加方便的对该装置进行移动搬运，能够更好的让使用者将该装置进行搬运，提高了使用的效率，能够更好的通过旋转旋杆对防滑板的高度进行调节。
权利要求书

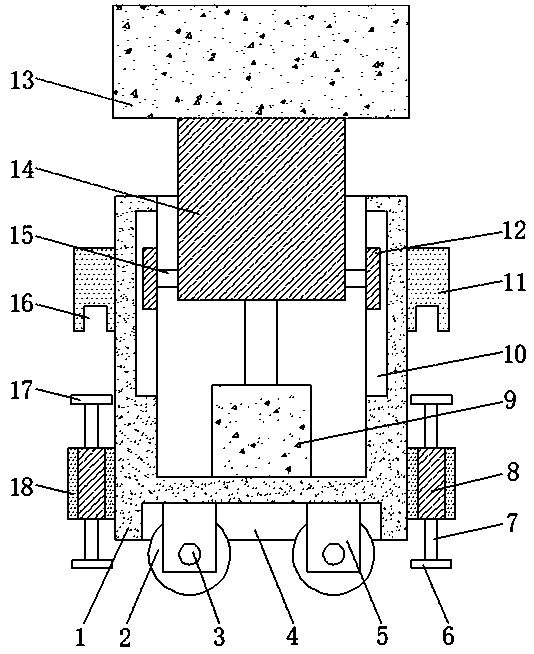

1.一种便于使用的污水处理装置，包括底箱(1)，其特征在于：所述底箱(1)内底壁的中部固定连接有电动推杆(9)，所述底箱(1)的内部放置有储水箱(14)，且储水箱(14)的顶端延伸至底箱(1)的上方，所述电动推杆(9)的伸缩端与储水箱(14)底面的中部固定连接，所述底箱(1)的内侧壁开设有两个相对称的滑槽(10)，每个所述滑槽(10)的内部均卡接有与滑槽(10)相适配的滑块(12)，所述底箱(1)的底面开设有凹槽(4)，所述凹槽(4)的内顶壁固定连接有两个相对称的固定块(5)，每个所述固定块(5)外表面的下部均通过销钉(3)固定铰接有滑轮(2)，所述底箱(1)外侧面的下部固定连接有两个相对称的支撑块(18)，每个所述支撑块(18)上表面的中部均固定镶嵌有螺纹管(8)，每个所述支撑块(18)的上方均放置有旋杆(17)，每个所述旋杆(17)底面的中部均固定连接有与螺纹管(8)相适配的螺纹杆(7)，每个所述螺纹杆(7)远离旋杆(17)的一端均贯穿螺纹管(8)并延伸至支撑块(18)的下方。
2.根据权利要求1所述的一种便于使用的污水处理装置，其特征在于：两个所述滑块(12)相互靠近一侧面的中部均固定连接有固定杆(15)，两个所述固定杆(15)相互靠近的一侧面分别与储水箱(14)左右两侧面的下部固定连接。
3.根据权利要求1所述的一种便于使用的污水处理装置，其特征在于：所述储水箱(14)的上表面固定连通有污水处理装置本体(13)，且污水处理装置本体(13)的水平长度值等于底箱(1)的水平长度值。
4.根据权利要求1所述的一种便于使用的污水处理装置，其特征在于：每个所述支撑块(18)的下方均放置有防滑板(6)，每个所述螺纹杆(7)远离旋杆(17)的一侧面均与防滑板(6)上表面的中部固定连接。
5.根据权利要求1所述的一种便于使用的污水处理装置，其特征在于：所述底箱(1)外侧面的上部固定连接有两个相对称的提手块(11)，每个所述提手块(11)底面的中部均开设有提拉槽(16)。
6.根据权利要求1所述的一种便于使用的污水处理装置，其特征在于：所述储水箱(14)的水平长度值小于底箱(1)内侧壁之间的水平长度值，所述防滑板(6)的水平长度值大于螺纹管(8)的直径值。
说明书
一种便于使用的污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种便于使用的污水处理装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水处理行业的上游供应商主要是污水处理设备的制造商和污水处理药剂供应商，由于资源的过度利用及环境的破坏等一系列的原因，水质污染正在加剧恶化，水质污染，除了生活废水外，工厂企业排放的污水是主要原因，通过水质检测技术，将是遏制水质污染，保护人类生命之源的重要手段。
现有的污水处理装置在使用的过程中，容易造成难以移动搬运，不便于使用，为此，我们提出了一种便于使用的污水处理装置，来解决这一问题。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种便于使用的污水处理装置，解决了现有的污水处理装置不便于使用的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种便于使用的污水处理装置，包括底箱，所述底箱内底壁的中部固定连接有电动推杆，所述底箱的内部放置有储水箱，且储水箱的顶端延伸至底箱的上方，所述电动推杆的伸缩端与储水箱底面的中部固定连接，所述底箱的内侧壁开设有两个相对称的滑槽，每个所述滑槽的内部均卡接有与滑槽相适配的滑块，所述底箱的底面开设有凹槽，所述凹槽的内顶壁固定连接有两个相对称的固定块，每个所述固定块外表面的下部均通过销钉固定铰接有滑轮，所述底箱外侧面的下部固定连接有两个相对称的支撑块，每个所述支撑块上表面的中部均固定镶嵌有螺纹管，每个所述支撑块的上方均放置有旋杆，每个所述旋杆底面的中部均固定连接有与螺纹管相适配的螺纹杆，每个所述螺纹杆远离旋杆的一端均贯穿螺纹管并延伸至支撑块的下方。
优选的，两个所述滑块相互靠近一侧面的中部均固定连接有固定杆，两个所述固定杆相互靠近的一侧面分别与储水箱左右两侧面的下部固定连接。
优选的，所述储水箱的上表面固定连通有污水处理装置本体，且污水处理装置本体的水平长度值等于底箱的水平长度值。
优选的，每个所述支撑块的下方均放置有防滑板，每个所述螺纹杆远离旋杆的一侧面均与防滑板上表面的中部固定连接。
优选的，所述底箱外侧面的上部固定连接有两个相对称的提手块，每个所述提手块底面的中部均开设有提拉槽。
优选的，所述储水箱的水平长度值小于底箱内侧壁之间的水平长度值，所述防滑板的水平长度值大于螺纹管的直径值。
(三)有益效果
本发明提供了一种便于使用的污水处理装置，具备以下有益效果：
(1)该便于使用的污水处理装置，通过设置有电动推杆，配合使用储水箱和污水处理装置本体，能更好的通过电动推杆的运转带动污水处理装置本体和储水箱进行高度的调节，从而更好的提高污水处理装置本体的高度进行污水处理，更好的将储水箱伸入到底箱的内部，从而更加方便的对该装置进行移动搬运，通过设置有滑槽，配合使用滑块、固定杆和储水箱，能够更好的对储水箱的高度进行调节，避免在调节的时候造成卡顿的现象。
(2)该便于使用的污水处理装置，通过设置有提手块和提拉槽，能够更好的让使用者将该装置进行搬运，通过设置有固定块，配合使用销钉和滑轮，能够更好的让使用者对该装置进行移动，提高了使用的效率，通过设置有支撑块，配合使用旋杆、螺纹管、螺纹杆和防滑板，能够更好的通过旋转旋杆对防滑板的高度进行调节，从而对该装置进行固定。
