申请日2018.04.13
公开(公告)日2018.11.30
IPC分类号B01D29/03; B01D29/56; B01D29/33; B01D29/96
摘要
本实用新型公开了一种新型污水处理装置,包括圆筒仓、污水进口、污物排出口、轴承、电机、转轴、搅拌杆、滤框、水泵、水泵出水口、连接管、污水过滤仓、出水口、连接孔、滑块、滑块连杆、横板、插杆、插孔、拉杆、内螺纹、滤杆、连接杆和螺纹杆，通过对污水的搅拌，可以实现对污水中的一些污物进行搅拌，和滤框的作用，使得污物沉淀从污物排出口排出，避免了污水直接进入污水过滤仓，对其内部的过滤装置的堵塞和难以过滤等情况，通过滑块、拉杆和污水过滤仓的活动连接，可以方便拆卸其内部的结构，节约了时间和人力，滤杆的清理和维护也变得简单和快捷。
权利要求书

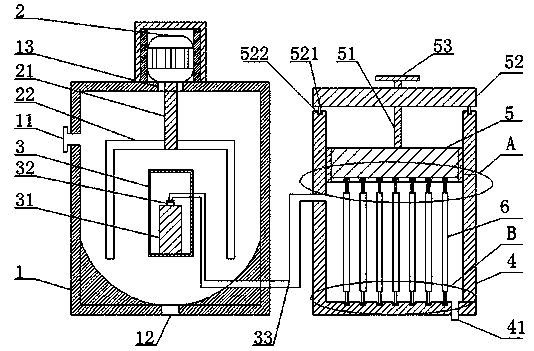

1.一种新型污水处理装置，包括圆筒仓(1)，其特征在于：所述圆筒仓(1)的左端侧壁开孔固定安装有污水进口(11)，所述污水进口(11)通过管道连通外部污水，所述圆筒仓(1)的底部开孔固定安装有污物排出口(12)，且所述圆筒仓(1)的顶部外壁通过电机支架固定安装有电机(2)，所述电机(2)接外部电源，且所述电机(2)底部的转子固定连接转轴(21)，所述圆筒仓(1)的顶板中心开孔固定安装有轴承(13)，所述转轴(21)的顶部外壁固定连接轴承(13)，且所述转轴(21)的底部外壁固定安装有搅拌杆(22)，所述圆筒仓(1)的内腔设置有滤框(3)，所述滤框(3)的前后壁均固定连接圆筒仓(1)的内腔壁，所述滤框(3)的外壁固定安装有圆孔形滤网，且滤框(3)的底板上固定安装有水泵(31)，所述水泵(31)接外部电源，且所述水泵(31)的顶部固定安装有水泵出水口(32)，所述水泵出水口(32)的外壁套接有连接管(33)，所述圆筒仓(1)的右端侧壁开设有与连接管(33)直径一致的孔，且所述圆筒仓(1)的侧壁右方设置有污水过滤仓(4)，所述污水过滤仓(4)的左端侧壁开设有与连接管(33)直径一致的孔，所述连接管(33)的右端固定连接污水过滤仓(4)的内腔，所述污水过滤仓(4)的内壁活动连接滑块(5)，所述滑块(5)的顶部固定连接滑块连杆(51)，所述滑块连杆(51)的顶部固定安装有横板(52)，所述横板(52)的顶部中心固定安装有拉杆(53)，且所述横板(52)的左右两端均固定安装有插杆(521)，所述污水过滤仓(4)的侧板顶部开设有插孔(522)，所述插杆(521)的外壁活动连接插孔(522)，所述滑块(5)的底部外壁开设有若干个内螺纹(54)，每个所述内螺纹(54)活动连接与其匹配的螺纹杆(62)，所述螺纹杆(62)的底部外壁固定安装有滤杆(6)，所述滤杆(6)的底部外壁固定连接连接杆(61)，所述污水过滤仓(4)的底板内壁上开设有若干个连接孔(42)，所述连接杆(61)的外壁活动连接连接孔(42)，所述污水过滤仓(4)的底板开孔固定安装有出水口(41)，所述出水口(41)套接外部水管。
2.根据权利要求1所述的一种新型污水处理装置，其特征在于：所述螺纹杆(62)、内螺纹(54)、连接孔(42)、连接杆(61)和滤杆(6)在污水过滤仓(4)内均为等分设置，且数量一致。
3.根据权利要求1所述的一种新型污水处理装置，其特征在于：所述电机(2)和电机支架的连接处固定安装有橡胶垫。
4.根据权利要求1所述的一种新型污水处理装置，其特征在于：所述圆筒仓(1)的底部内腔壁为弧形设置。
5.根据权利要求1所述的一种新型污水处理装置，其特征在于：所述滑块(5)的外壁固定安装有橡胶密封垫，且滑块(5)的橡胶密封垫外壁和污水过滤仓(4)的内壁均为光滑设置。
说明书
一种新型污水处理装置
技术领域
本实用新型涉及环保技术领域，具体为一种新型污水处理装置。
背景技术
污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义,污水处理是对日常生活中所排出的污水进行进化的过程，污水处理被广泛的应用到人们的日常生活当中，生活污水就是日常生活中所产生的污水，是指各种形式的无机物和有机物的复杂混合物，通常人们的在生活中所产生的污水直接排出下水道，若未能得到重复利用，造成水资源浪费，目前污水的种类有很多，许多污水中有很多的污物，不进行污物和污水分离就进行过滤，对后期的过滤工作带来了很大困难，且污水处理需要使用过滤板将颗粒物进行过滤，且过滤板需要定期清理，目前，市场上的污水处理装置的过滤板多数都是通过螺栓进行连接，从而需要工人借助扳手才能使过滤板拆卸下来，使过滤板的拆卸极为不便，给工人的工作带来了不便。
发明内容
本实用新型解决的技术问题在于克服现有技术的滤芯难以拆卸和污水中的污物不能分离等缺陷，提供一种新型污水处理装置。所述一种新型污水处理装置具有易拆卸换装和污物分离等特点。
为实现上述目的，本实用新型提供如下技术方案：包括圆筒仓，所述圆筒仓的左端侧壁开孔固定安装有污水进口，所述污水进口通过管道连通外部污水，所述圆筒仓的底部开孔固定安装有污物排出口，且所述圆筒仓的顶部外壁通过电机支架固定安装有电机，所述电机接外部电源，且所述电机底部的转子固定连接转轴，所述圆筒仓的顶板中心开孔固定安装有轴承，所述转轴的顶部外壁固定连接轴承，且所述转轴的底部外壁固定安装有搅拌杆，所述圆筒仓的内腔设置有滤框，所述滤框的前后壁均固定连接圆筒仓的内腔壁，所述滤框的外壁固定安装有圆孔形滤网，且滤框的底板上固定安装有水泵，所述水泵接外部电源，且所述水泵的顶部固定安装有水泵出水口，所述水泵出水口的外壁套接有连接管，所述圆筒仓的右端侧壁开设有与连接管直径一致的孔，且所述圆筒仓的侧壁右方设置有污水过滤仓，所述污水过滤仓的左端侧壁开设有与连接管直径一致的孔，所述连接管的右端固定连接污水过滤仓的内腔，所述污水过滤仓的内壁活动连接滑块，所述滑块的顶部固定连接滑块连杆，所述滑块连杆的顶部固定安装有横板，所述横板的顶部中心固定安装有拉杆，且所述横板的左右两端均固定安装有插杆，所述污水过滤仓的侧板顶部开设有插孔，所述插杆的外壁活动连接插孔，所述滑块的底部外壁开设有若干个内螺纹，每个所述内螺纹活动连接与其匹配的螺纹杆，所述螺纹杆的底部外壁固定安装有滤杆，所述滤杆的底部外壁固定连接连接杆，所述污水过滤仓的底板内壁上开设有若干个连接孔，所述连接杆的外壁活动连接连接孔，所述污水过滤仓的底板开孔固定安装有出水口，所述出水口套接外部水管。
优选的，所述螺纹杆、内螺纹、连接孔、连接杆和滤杆在污水过滤仓内均为等分设置，且数量一致。
优选的，所述电机和电机支架的连接处固定安装有橡胶垫。
优选的，所述圆筒仓的底部内腔壁为弧形设置。
优选的，所述滑块的外壁固定安装有橡胶密封垫，且滑块的橡胶密封垫外壁和污水过滤仓的内壁均为光滑设置。
与现有技术相比，本实用新型的有益效果是：通过对污水的搅拌，可以实现对污水中的一些污物进行搅拌，和滤框的作用，使得污物沉淀从污物排出口排出，避免了污水直接进入污水过滤仓，对其内部的过滤装置的堵塞和难以过滤等情况，通过滑块、拉杆和污水过滤仓的活动连接，可以方便拆卸其内部的结构，节约了时间和人力，滤杆的清理和维护也变得简单和快捷。
