申请日2018.04.13
公开(公告)日2018.12.04
IPC分类号E02B15/10; C02F9/02
摘要
本实用新型公开了一种河道污水处理装置，包括船体，所述船体的内部安装有液压泵和蓄电池，且液压泵位于蓄电池的一侧，所述液压泵的一端通过液压伸缩杆连接有固定槽，所述固定槽的外表壁安装有支撑架，所述支撑架的一端固定有太阳能电池板，且支撑架的一侧固定有KS02Y控制器，所述固定槽的内部安装有电动机，所述电动机的一端通过转轴固定有固定座，所述固定座的一侧安装有卷扬机，所述卷扬机的一侧安装有卷绳杆和隔板，且卷绳杆位于隔板的一侧，所述卷绳杆的外表壁上绕制有两个吊绳，本实用新型设置了漂浮物与水质进行结合处理的装置，网罩对水中漂浮物进行收集，网竹炭对水质进行净化，解决了处理上需操作多种装置较为麻烦的问题。
权利要求书

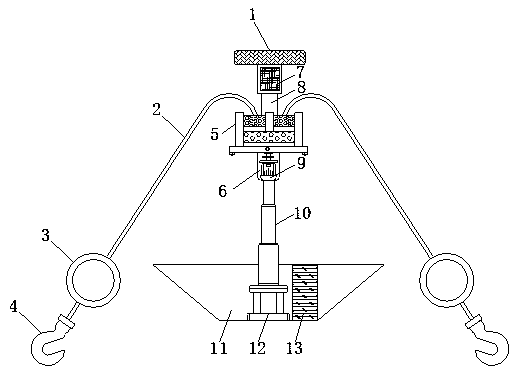

1.一种河道污水处理装置，包括船体(11)，其特征在于：所述船体(11)的内部安装有液压泵(12)和蓄电池(13)，且液压泵(12)位于蓄电池(13)的一侧，所述液压泵(12)的一端通过液压伸缩杆(10)连接有固定槽(6)，所述固定槽(6)的外表壁安装有支撑架(8)，所述支撑架(8)的一端固定有太阳能电池板(1)，且支撑架(8)的一侧固定有KS02Y控制器(7)，所述固定槽(6)的内部安装有电动机(9)，所述电动机(9)的一端通过转轴固定有固定座(18)，所述固定座(18)的一侧安装有卷扬机(5)，所述卷扬机(5)的一侧安装有卷绳杆(16)和隔板(17)，且卷绳杆(16)位于隔板(17)的一侧，所述卷绳杆(16)的外表壁上绕制有两个吊绳(2)，两个所述吊绳(2)的一侧均安装有网罩(3)，两个所述网罩(3)的一端通过滤管(19)固定有管槽(15)，所述管槽(15)的内部安装有竹炭(14)，两个所述吊绳(2)的一端均连接有金属钩(4)，所述太阳能电池板(1)、卷扬机(5)、KS02Y控制器(7)、电动机(9)和液压泵(12)均与蓄电池(13)电性连接，所述卷扬机(5)、电动机(9)和液压泵(12)均与KS02Y控制器(7)电性连接。
2.根据权利要求1所述的一种河道污水处理装置，其特征在于：所述太阳能电池板(1)为圆盘型结构。
3.根据权利要求1所述的一种河道污水处理装置，其特征在于：所述网罩(3)为漏斗型结构。
4.根据权利要求1所述的一种河道污水处理装置，其特征在于：所述吊绳(2)为多股细绳缠绕组成。
5.根据权利要求1所述的一种河道污水处理装置，其特征在于：所述网罩(3)由粗孔网格和细孔网格组成。
说明书
一种河道污水处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种河道污水处理装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
但是目前河道的污水处理在操作处理过程中存在一些缺陷，普通的河道污水处理操作不能将漂浮物与水质进行结合处理，在操作上造成许多麻烦的问题，且普通的河道污水处理大多采用水枪冲洗河床，此举既不能有效的将淤泥进行翻耕，释放沼气，又造成了大量水资源的浪费。
实用新型内容
本实用新型的目的在于提供一种河道污水处理装置，以解决上述背景技术中提出的普通的河道污水处理操作不能将漂浮物与水质进行结合处理，在操作上造成许多麻烦的问题，且普通的河道污水处理大多采用水枪冲洗河床，此举既不能有效的将淤泥进行翻耕，释放沼气，又造成了大量水资源浪费的问题。
为实现上述目的，本实用新型提供如下技术方案：一种河道污水处理装置，包括船体，所述船体的内部安装有液压泵和蓄电池，且液压泵位于蓄电池的一侧，所述液压泵的一端通过液压伸缩杆连接有固定槽，所述固定槽的外表壁安装有支撑架，所述支撑架的一端固定有太阳能电池板，且支撑架的一侧固定有KS02Y控制器，所述固定槽的内部安装有电动机，所述电动机的一端通过转轴固定有固定座，所述固定座的一侧安装有卷扬机，所述卷扬机的一侧安装有卷绳杆和隔板，且卷绳杆位于隔板的一侧，所述卷绳杆的外表壁上绕制有两个吊绳，两个所述吊绳的一侧均安装有网罩，两个所述网罩的一端通过滤管固定有管槽，所述管槽的内部安装有竹炭，两个所述吊绳的一端均连接有金属钩，所述太阳能电池板、卷扬机、KS02Y控制器、电动机和液压泵均与蓄电池电性连接，所述卷扬机、电动机和液压泵均与KS02Y控制器电性连接。
优选的，所述太阳能电池板为圆盘型结构。
优选的，所述网罩为漏斗型结构。
优选的，所述吊绳为多股细绳缠绕组成。
优选的，所述网罩由粗孔网格和细孔网格组成。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型，设置了漂浮物与水质进行结合处理的装置，通过卷扬机将吊绳放入水中，KS02Y控制器控制电动机转速，网罩对水中漂浮物进行收集，网罩一侧管槽内的竹炭对水质进行净化，解决了处理上需操作多种装置较为麻烦的问题。
(2)本实用新型，设置了翻耕淤泥，释放沼气的装置，在吊绳的一端安装金属钩，随着吊绳进行圆周运动，将船体周围的淤泥进行翻耕，解决了使用水枪喷射不能有效翻耕淤泥释放沼气，又造成了大量水资源浪费的问题。
