申请日2018.05.21
公开(公告)日2018.09.14
IPC分类号C02F9/14
摘要
本发明公开了一种用于生活污水的净化处理装置及其处理方法，装置包括处理箱，所述处理箱的顶部焊接固定有密封壳体，所述密封壳体内转动连接有螺杆，所述螺杆上螺纹连接有固定板，所述固定板的底部焊接固定有滤板，所述第二隔板下方的区域通过若干第一挡水板和第二挡水板被分隔成缺氧池、好氧池、沉降池、消毒池和过滤池，所述好氧池内底部安装有曝气盘，所述沉降池的底部焊接固定有集污槽。本发明通过电机带动螺杆驱动固定板从而推动滤板对污水进行过滤，并将滤渣排入泄污槽中进行存储，在阀板的作用下可防止污泥造成二次扩散，污泥清理效率高，压滤后的污水在分别经过缺氧、曝气、沉淀、消毒和过滤处理，最终排出，污水处理效果好。
翻译权利要求书

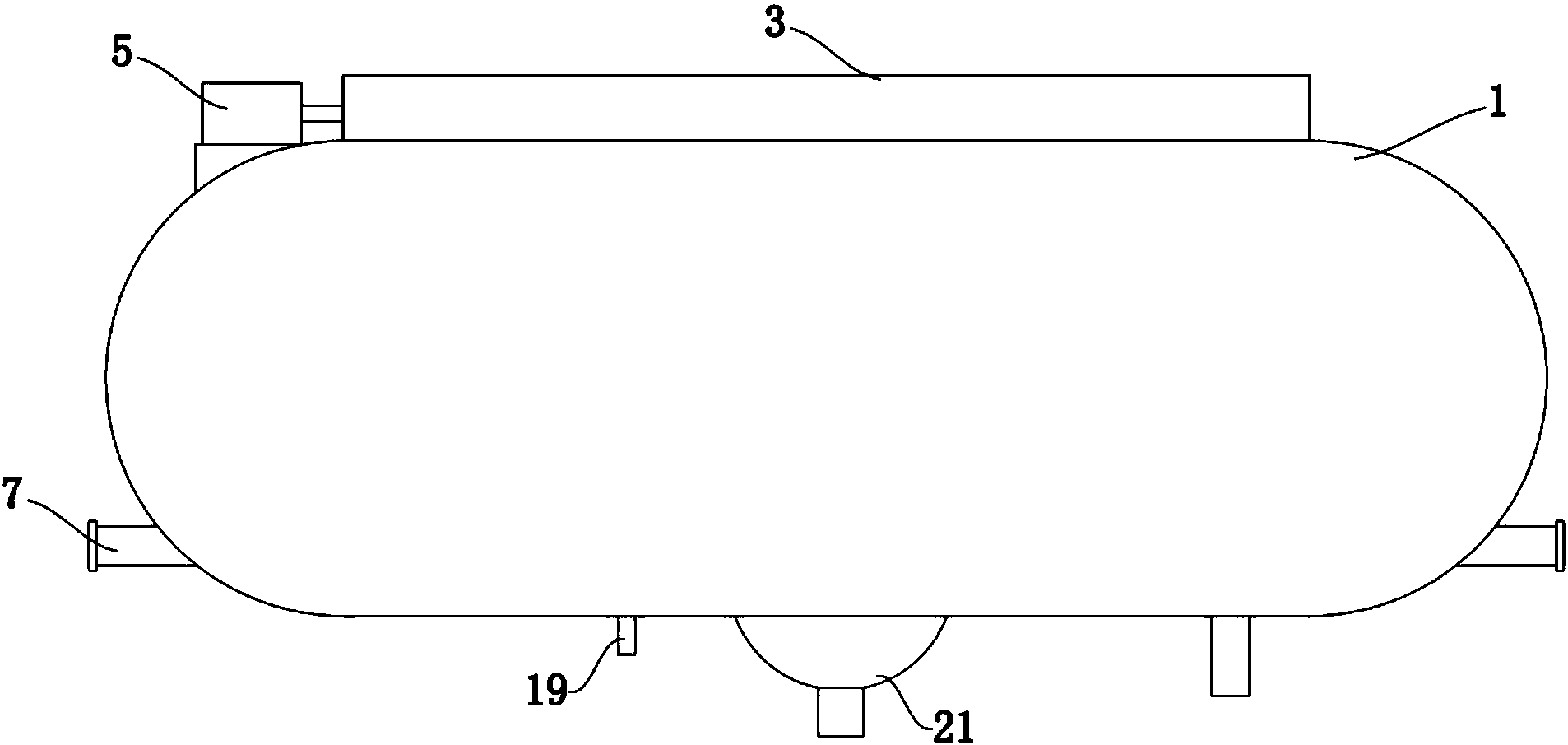

1.一种用于生活污水的净化处理装置，包括处理箱(1)，其特征在于：所述处理箱(1)内部通过水平焊接固定的第二隔板(12)被分隔成上下两个区域，所述处理箱(1)内两端通过焊接固定的第一隔板(1)被隔成泄污槽(6)，所述处理箱(1)的顶部焊接固定有密封壳体(3)，所述密封壳体(3)内转动连接有螺杆(2)，所述螺杆(2)的一端固定连接于电机(5)的输出端，所述电机(5)安装在处理箱(1)上，所述螺杆(2)上螺纹连接有固定板(4)，所述固定板(4)的底部焊接固定有滤板(10)，所述第二隔板(12)下方的区域通过若干第一挡水板(14)和第二挡水板(16)被分隔成缺氧池(17)、好氧池(18)、沉降池(20)、消毒池(22)和过滤池(23)，所述好氧池(18)内底部安装有曝气盘(15)，所述沉降池(20)的底部焊接固定有集污槽(21)，所述消毒池(22)内安装有消毒液添加管(24)。
2.根据权利要求1所述的一种用于生活污水的净化处理装置，其特征在于：所述滤板(10)呈半圆形，所述滤板(10)与第二隔板(12)上方的区域相匹配，所述处理箱(1)的一侧设有进水管(13)。
3.根据权利要求1所述的一种用于生活污水的净化处理装置，其特征在于：所述泄污槽(6)的底部设有排污管(7)。
4.根据权利要求1所述的一种用于生活污水的净化处理装置，其特征在于：所述第一隔板(8)上设有通孔(801)，所述通孔(801)上方位于泄污槽(6)的一侧铰接有阀板(9)。
5.根据权利要求1所述的一种用于生活污水的净化处理装置，其特征在于：所述第二隔板(12)上安装有连通管(11)，所述连通管(11)连通于缺氧池(17)的顶部。
6.根据权利要求1所述的一种用于生活污水的净化处理装置，其特征在于：所述曝气盘(15)的底部连接有进气管(19)。
7.根据权利要求1所述的一种用于生活污水的净化处理装置，其特征在于：所述好氧池(18)与消毒池(22)的两侧均设有第一挡水板(14)和第二挡水板(16)，所述第一挡水板(14)位于第二挡水板(16)的内侧，所述第一挡水板(14)的底部设有间隙，所述第二挡水板(16)的顶部设有间隙。
8.一种如权利要求1所述的用于生活污水的净化处理装置的处理方法，其特征在于：具体包括如下操作步骤：
S1：将生活污水从进水管排入处理箱内部上方区域，启动电机，利用螺杆驱动固定板带动滤板对污水进行过滤，并将滤渣通过通孔排入泄污槽中进行存储;
S2：过滤后的污水通过连通管排入缺氧池中进行处理，之后在排入好氧池中，同时通过进气管向曝气盘内鼓入空气;
S3：之后将污水排入沉降池中进行沉降处理，沉降后的杂质集中在集污槽内;
S4：之后，污水进入消毒池中，利用消毒液添加管向消毒池中添加浓度为10-20%次氯酸消毒液，持续消毒20-30分钟;
S5：之后将污水排入过滤池中，依次经过过滤陶粒层、无纺布层、活性炭层进行过滤处理后排出。
说明书
一种用于生活污水的净化处理装置及其处理方法
技术领域
本发明属于污水处理装置技术领域，具体涉及一种用于生活污水的净化处理装置及其处理方法。
背景技术
目前，污水的净化处理装置是环保型社会必不可少的设备，但是现有的污水的净化处理装置存在着相应的缺陷，例如一些较大的杂质会损坏内部设备，杀菌消毒效果不好，而且只有活性炭吸附装置，吸附效果不够理想，无法满足需求，净化后的水也无法了解水质是否达到要求。
为此，申请号为CN201720165882.6的专利，其公开了一种城市生活污水的净化处理装置，包括净化处理装置本体、净水区、加水口和沉淀区，所述净化处理装置本体前表面安装有透明观察窗和控制面板，所述净化处理装置本体另一侧安装有净水管，所述净化处理装置本体上侧安装有加水口和臭氧发生装置，且臭氧发生装置下侧安装有臭氧管，所述净化处理装置本体内部安装有污泥过滤装置、混合填料和生物过滤膜，且污泥过滤装置、混合填料和生物过滤膜将净化处理装置本体分隔为沉淀区、缓冲区、杀菌消毒区和净水区，所述沉淀区内部底侧安装有活性炭吸附装置。本实用新型通过沉淀区底部附着有磁性颗粒体，具有表面粗糙，易挂膜，密度与水相近，能够很好的与水混合并流态化，从而节能省耗。
但是，上述方案在使用中存在如下缺陷：生活污水中含有大量沉淀物，上述方法不能对污水处理过程中的沉淀物进行有效的排出，使用不便。
发明内容
本发明的目的在于提供一种用于生活污水的净化处理装置及其处理方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种用于生活污水的净化处理装置，包括处理箱，所述处理箱内部通过水平焊接固定的第二隔板被分隔成上下两个区域，所述处理箱内两端通过焊接固定的第一隔板被隔成泄污槽，所述处理箱的顶部焊接固定有密封壳体，所述密封壳体内转动连接有螺杆，所述螺杆的一端固定连接于电机的输出端，所述电机安装在处理箱上，所述螺杆上螺纹连接有固定板，所述固定板的底部焊接固定有滤板，所述第二隔板下方的区域通过若干第一挡水板和第二挡水板被分隔成缺氧池、好氧池、沉降池、消毒池和过滤池，所述好氧池内底部安装有曝气盘，所述沉降池的底部焊接固定有集污槽，所述消毒池内安装有消毒液添加管。
优选的，所述滤板呈半圆形，所述滤板与第二隔板上方的区域相匹配，所述处理箱的一侧设有进水管。
优选的，所述泄污槽的底部设有排污管。
优选的，所述第一隔板上设有通孔，所述通孔上方位于泄污槽的一侧铰接有阀板。
优选的，所述第二隔板上安装有连通管，所述连通管连通于缺氧池的顶部。
优选的，所述曝气盘的底部连接有进气管。
优选的，所述好氧池与消毒池的两侧均设有第一挡水板和第二挡水板，所述第一挡水板位于第二挡水板的内侧，所述第一挡水板的底部设有间隙，所述第二挡水板的顶部设有间隙。
同时，本发明公开了一种用于生活污水的净化处理装置的处理方法，具体包括如下操作步骤：
S1：将生活污水从进水管排入处理箱内部上方区域，启动电机，利用螺杆驱动固定板带动滤板对污水进行过滤，并将滤渣通过通孔排入泄污槽中进行存储;
S2：过滤后的污水通过连通管排入缺氧池中进行处理，之后在排入好氧池中，同时通过进气管向曝气盘内鼓入空气;
S3：之后将污水排入沉降池中进行沉降处理，沉降后的杂质集中在集污槽内;
S4：之后，污水进入消毒池中，利用消毒液添加管向消毒池中添加浓度为10-20%次氯酸消毒液，持续消毒20-30分钟;
S5：之后将污水排入过滤池中，依次经过过滤陶粒层、无纺布层、活性炭层进行过滤处理后排出。
本发明的技术效果和优点：
本发明通过电机带动螺杆驱动固定板从而推动滤板对污水进行过滤，并将滤渣通过通孔排入泄污槽中进行存储，在阀板的作用下，可以防止污泥造成二次扩散，污泥清理效率高，压滤后的污水在分别经过缺氧、曝气、沉淀、消毒和过滤处理，最终排出，污水处理效果好。
