申请日2018.05.21
公开(公告)日2018.09.21
IPC分类号C02F9/04
摘要
本发明的一种光伏能源的节能型污水处理设备，包括装置主体、设置于所述装置主体内的离心装置、设置于所述装置主体内的过滤装置、设置于所述装置主体右侧的消毒装置以及设置于所述装置主体上的太阳能装置，所述离心装置包括设置于所述装置主体内的工作腔，所述工作腔下侧内壁上左右对称且固定连接有支撑块，所述支撑块的相对端面设置有开口相对的第一凹槽，所述第一凹槽内设置有上下端分别通过轴承转动配合连接于所述第一凹槽的上下内壁上的第一丝杠;本装置能够节约能源，将污水里的混合杂质粉碎搅拌可以再次使用，将水处理完成后可以重复使用，减少人力的运营时间，装置启动之后可以自动化处理污水。
翻译权利要求书
1.本发明的一种光伏能源的节能型污水处理设备，包括装置主体、设置于所述装置主体内的离心装置、设置于所述装置主体内的过滤装置、设置于所述装置主体右侧的消毒装置以及设置于所述装置主体上的太阳能装置，所述离心装置包括设置于所述装置主体内的工作腔，所述工作腔下侧内壁上左右对称且固定连接有支撑块，所述支撑块的相对端面设置有开口相对的第一凹槽，所述第一凹槽内设置有上下端分别通过轴承转动配合连接于所述第一凹槽的上下内壁上的第一丝杠，所述工作腔的下侧内壁内左右对称设置有第一传动腔，对称的所述第一传动腔之间固定设置有第一电机，所述第一电机的左右端分别动力配合连接有第一转轴，所述第一转轴的另外一端延伸通入所述第一传动腔内且端面固定连接有第一主动斜齿轮，所述第一传动腔内设置有与所述第一主动斜齿轮啮合配合连接的第一从动斜齿轮，所述第一丝杠的下端延伸通入所述第一传动腔内且固定连接于所述第一从动斜齿轮的轴心处并下端通过轴承转动配合连接于所述第一传动腔的下侧内壁上，所述第一丝杠上螺纹配合连接有可在所述第一凹槽内上下滑动的升降块，所述升降块的相对端面上固定连接有套筒，所述套筒的内壁上左右对称设置有开口相对的第二凹槽，所述套筒内设置有离心块，所述离心块的左右端固定连接有延伸通入所述第二凹槽内的固定块，所述离心块内设置有离心腔，所述离心腔的上侧内壁上下贯通设置有第一通孔，所述第一通孔内固定设置有第一控制阀，所述离心腔左右侧内壁上对称设置有贯通的第二通孔，所述第二通孔内固定设置有第一滤网，所述离心腔的下侧内壁上左右对称设置有贯通的第三通孔，所述第三通孔内固定设置有第二控制阀，所述离心块的下端设置有开口向下的第三凹槽，所述工作腔的下侧内壁内固定设置有第二电机，所述第二电机上端动力配合连接有方形转轴，所述方形转轴与所述第三凹槽相互配对。
2.根据权利要求1所述的一种光伏能源的节能型污水处理设备，其特征在于：所述过滤装置包括设置于所述工作腔左侧内壁靠近上端贯通的第四通孔，所述装置主体的左端固定连接有与所述第四通孔连通的入料通道，所述工作腔内壁上且在所述第四通孔的下侧固定连接有第二滤网，所述第二滤网的下侧且在所述工作腔的内壁上固定连接有分隔装置，所述分隔装置将所述工作腔分隔为上下两个空间，所述分隔装置的下侧内壁上下贯通设置有第五通孔，所述第五通孔与所述第一通孔相互配对，所述第五通孔内固定设置有第三控制阀，所述第四通孔与所述第二滤网之间的所述工作腔左侧内壁上贯通设置有第六通孔，所述装置主体的左端固定连接有与所述第六通孔连通的运输通道，所述第二滤网与所述分隔装置之间的所述工作腔左侧内壁上贯通设置有第七通孔，所述第七通孔与所述运输管道之间连通设置有回收管道，所述回收管道内固定设置有第三滤网，左侧的所述第一传动腔的左侧内壁内设置有搅拌腔，所述搅拌腔的上侧内壁与所述运输管道之间连通设置有第八通孔，所述搅拌腔的下侧内壁内设置有右侧与所述第一传动腔连通的第二传动腔，所述第二传动腔内设置有一端延伸通入所述第一传动腔内的第二从动斜齿轮，所述第二从动斜齿轮与所述第一从动斜齿轮之间通过齿轮组啮合配合连接，所述第二从动斜齿轮的轴心处固定连接有通过轴承转动配合连接于所述第二传动腔下侧内壁上的第二转轴，所述第二转轴的上端通入所述搅拌腔内且所述搅拌腔内的第二转轴上固定连接有刀具，所述搅拌腔左侧内壁的下端贯通设置有第九通孔，所述第九通孔内固定设置有第四控制阀。
3.根据权利要求1所述的一种光伏能源的节能型污水处理设备，其特征在于：所述消毒装置包括设置于所述工作腔下侧内壁上设置的开口向上的第一环形槽，所述第一环形槽的下侧内壁上设置有开口向上的第二环形槽，所述第二环形槽的下侧内壁上前后对称且贯通设置水流通道，所述水流通道的另外一端连通于设置在所述第二环形槽的右侧内壁内的汇总管道上，所述装置主体的右端固定连接有收集箱，所述收集箱内设置有收集腔，所述汇总管道与所述收集箱之间连通设置有进水管道，所述收集腔下侧内壁的左端固定连接有驱动块，所述驱动块内设置有驱动腔，右侧的所述第一传动腔下侧内壁的右侧连通设置有与所述驱动腔连通的第三传动腔，所述驱动腔内设置有一端延伸入所述第三传动腔内的传动齿轮，所述传动齿轮通过斜齿轮组与所述第一传动齿轮啮合配合连接，所述传动齿轮轴心处固定连接有通过轴承转动配合连接于所述驱动腔的驱动转轴，所述驱动转轴上端延伸入所述收集腔内且上端通过轴承转动配合连接于所述收集腔的上侧内壁上，所述驱动转轴上固定连接有第二主动齿轮，所述第二主动齿轮的右端啮合配合连接有螺纹块，所述收集腔的上内壁上左右对称且固定连接有固定支块，所述固定支块的相对对面设置有开口相对的第四凹槽，所述螺纹块的外壁上固定连接有延伸入所述第四凹槽内且与所述第四凹槽内壁滑动配合连接的环形块，所述螺纹块内设置有上下贯通的螺纹孔，所述螺纹孔内壁螺纹配合连接有上端延伸通出所述收集腔的检测块，所述检测块的下端固定连接有检测头，所述检测块的上端固定连接有观察仪表，所述收集箱上端的右侧固定连接有消毒装置，所述消毒装置左端连通设置有延伸通入所述收集腔内的消毒水管，所述收集腔的左侧内壁贯通设置有第十通孔，所述第十通孔内固定设置有电控阀门。
4.根据权利要求1所述的一种光伏能源的节能型污水处理设备，其特征在于：所述工作腔的下侧内壁上固定连接有环形管道装置，所述环形管道装置与所述相配对，所述环形管道的下侧内壁设置有开口向上的环形下料管道，所述环形下料管道的下侧内壁连通设置有第一下料管道，所述装置主体的左端设置有开口向左且与所述第一下料管道相连通的第二下料管道。
5.根据权利要求1所述的一种光伏能源的节能型污水处理设备，其特征在于：所述太阳能装置包括设置于所述装置主体上端固定连接的太阳能板，所述装置主体内设置有与所述太阳板板电性相通的蓄电池，所述蓄电池能够将太阳能转换的电能供装置使用。
说明书
一种光伏能源的节能型污水处理设备
技术领域
本发明涉及能源利用领域，具体是一种光伏能源的节能型污水处理设备。
背景技术
我国现如今人们的生活水平越来越好，在生活中出现的生活污水等等也越来越多，如何合理处理这些生活污水，就需要在能源再利用上设计一种污水处理设备，以往的污水处理设备太过于浪费能源且不够自动化，没有将污水充分的再利用，所以要做到节约能源，将污水里的混合杂质粉碎搅拌可以再次使用，将水处理完成后可以重复使用，减少人力的运营时间，装置启动之后可以自动化处理污水，所以需要设计一种光伏能源的节能型污水处理设备实有必要。
发明内容
本发明所要解决的技术问题是提供一种光伏能源的节能型污水处理设备，其能够解决上述现在技术中的问题。

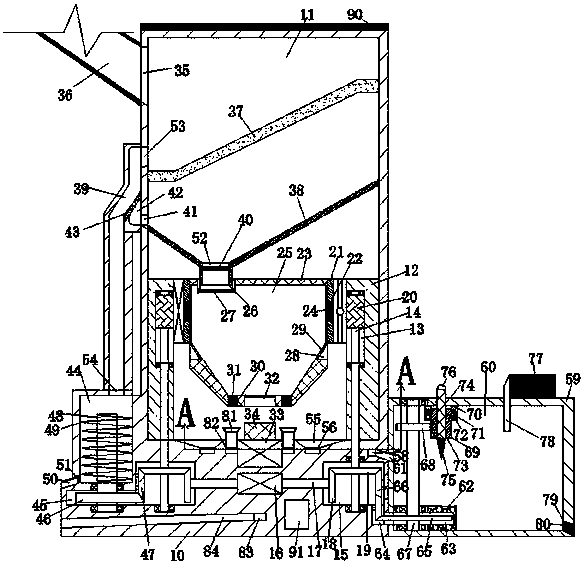

本发明是通过以下技术方案来实现的：本发明的一种光伏能源的节能型污水处理设备，包括装置主体、设置于所述装置主体内的离心装置、设置于所述装置主体内的过滤装置、设置于所述装置主体右侧的消毒装置以及设置于所述装置主体上的太阳能装置，所述离心装置包括设置于所述装置主体内的工作腔，所述工作腔下侧内壁上左右对称且固定连接有支撑块，所述支撑块的相对端面设置有开口相对的第一凹槽，所述第一凹槽内设置有上下端分别通过轴承转动配合连接于所述第一凹槽的上下内壁上的第一丝杠，所述工作腔的下侧内壁内左右对称设置有第一传动腔，对称的所述第一传动腔之间固定设置有第一电机，所述第一电机的左右端分别动力配合连接有第一转轴，所述第一转轴的另外一端延伸通入所述第一传动腔内且端面固定连接有第一主动斜齿轮，所述第一传动腔内设置有与所述第一主动斜齿轮啮合配合连接的第一从动斜齿轮，所述第一丝杠的下端延伸通入所述第一传动腔内且固定连接于所述第一从动斜齿轮的轴心处并下端通过轴承转动配合连接于所述第一传动腔的下侧内壁上，所述第一丝杠上螺纹配合连接有可在所述第一凹槽内上下滑动的升降块，所述升降块的相对端面上固定连接有套筒，所述套筒的内壁上左右对称设置有开口相对的第二凹槽，所述套筒内设置有离心块，所述离心块的左右端固定连接有延伸通入所述第二凹槽内的固定块，所述离心块内设置有离心腔，所述离心腔的上侧内壁上下贯通设置有第一通孔，所述第一通孔内固定设置有第一控制阀，所述离心腔左右侧内壁上对称设置有贯通的第二通孔，所述第二通孔内固定设置有第一滤网，所述离心腔的下侧内壁上左右对称设置有贯通的第三通孔，所述第三通孔内固定设置有第二控制阀，所述离心块的下端设置有开口向下的第三凹槽，所述工作腔的下侧内壁内固定设置有第二电机，所述第二电机上端动力配合连接有方形转轴，所述方形转轴与所述第三凹槽相互配对。
作为优选的技术方案，所述过滤装置包括设置于所述工作腔左侧内壁靠近上端贯通的第四通孔，所述装置主体的左端固定连接有与所述第四通孔连通的入料通道，所述工作腔内壁上且在所述第四通孔的下侧固定连接有第二滤网，所述第二滤网的下侧且在所述工作腔的内壁上固定连接有分隔装置，所述分隔装置将所述工作腔分隔为上下两个空间，所述分隔装置的下侧内壁上下贯通设置有第五通孔，所述第五通孔与所述第一通孔相互配对，所述第五通孔内固定设置有第三控制阀，所述第四通孔与所述第二滤网之间的所述工作腔左侧内壁上贯通设置有第六通孔，所述装置主体的左端固定连接有与所述第六通孔连通的运输通道，所述第二滤网与所述分隔装置之间的所述工作腔左侧内壁上贯通设置有第七通孔，所述第七通孔与所述运输管道之间连通设置有回收管道，所述回收管道内固定设置有第三滤网，左侧的所述第一传动腔的左侧内壁内设置有搅拌腔，所述搅拌腔的上侧内壁与所述运输管道之间连通设置有第八通孔，所述搅拌腔的下侧内壁内设置有右侧与所述第一传动腔连通的第二传动腔，所述第二传动腔内设置有一端延伸通入所述第一传动腔内的第二从动斜齿轮，所述第二从动斜齿轮与所述第一从动斜齿轮之间通过齿轮组啮合配合连接，所述第二从动斜齿轮的轴心处固定连接有通过轴承转动配合连接于所述第二传动腔下侧内壁上的第二转轴，所述第二转轴的上端通入所述搅拌腔内且所述搅拌腔内的第二转轴上固定连接有刀具，所述搅拌腔左侧内壁的下端贯通设置有第九通孔，所述第九通孔内固定设置有第四控制阀。
作为优选的技术方案，所述消毒装置包括设置于所述工作腔下侧内壁上设置的开口向上的第一环形槽，所述第一环形槽的下侧内壁上设置有开口向上的第二环形槽，所述第二环形槽的下侧内壁上前后对称且贯通设置水流通道，所述水流通道的另外一端连通于设置在所述第二环形槽的右侧内壁内的汇总管道上，所述装置主体的右端固定连接有收集箱，所述收集箱内设置有收集腔，所述汇总管道与所述收集箱之间连通设置有进水管道，所述收集腔下侧内壁的左端固定连接有驱动块，所述驱动块内设置有驱动腔，右侧的所述第一传动腔下侧内壁的右侧连通设置有与所述驱动腔连通的第三传动腔，所述驱动腔内设置有一端延伸入所述第三传动腔内的传动齿轮，所述传动齿轮通过斜齿轮组与所述第一传动齿轮啮合配合连接，所述传动齿轮轴心处固定连接有通过轴承转动配合连接于所述驱动腔的驱动转轴，所述驱动转轴上端延伸入所述收集腔内且上端通过轴承转动配合连接于所述收集腔的上侧内壁上，所述驱动转轴上固定连接有第二主动齿轮，所述第二主动齿轮的右端啮合配合连接有螺纹块，所述收集腔的上内壁上左右对称且固定连接有固定支块，所述固定支块的相对对面设置有开口相对的第四凹槽，所述螺纹块的外壁上固定连接有延伸入所述第四凹槽内且与所述第四凹槽内壁滑动配合连接的环形块，所述螺纹块内设置有上下贯通的螺纹孔，所述螺纹孔内壁螺纹配合连接有上端延伸通出所述收集腔的检测块，所述检测块的下端固定连接有检测头，所述检测块的上端固定连接有观察仪表，所述收集箱上端的右侧固定连接有消毒装置，所述消毒装置左端连通设置有延伸通入所述收集腔内的消毒水管，所述收集腔的左侧内壁贯通设置有第十通孔，所述第十通孔内固定设置有电控阀门。
作为优选的技术方案，所述工作腔的下侧内壁上固定连接有环形管道装置，所述环形管道装置与所述相配对，所述环形管道的下侧内壁设置有开口向上的环形下料管道，所述环形下料管道的下侧内壁连通设置有第一下料管道，所述装置主体的左端设置有开口向左且与所述第一下料管道相连通的第二下料管道。
作为优选的技术方案，所述太阳能装置包括设置于所述装置主体上端固定连接的太阳能板，所述装置主体内设置有与所述太阳板板电性相通的蓄电池，所述蓄电池能够将太阳能转换的电能供装置使用。
本发明的有益效果是：本发明结构简单，操作方便，通过本装置进行污水处理时，人员将污水从入料通道倒入通过第四通孔进入工作腔内，污水通过第二滤网进行第一次过滤，污水中的混合杂质通过第六通孔进入运输管道，通过的污水在分隔装置的上侧，运输管道内的混合杂质再次通过第三滤网过滤回收一点污水，之后的混合杂质通过第八通孔进入搅拌腔内，第三控制阀开启将污水通入第一通孔，开启第一控制阀将污水进入离心腔内之后关闭第一控制阀，开启第一电机带动第一转轴转动，从而第一主动斜齿轮带动第一从动斜齿轮转动，使升降块带动离心块下移将方形转轴伸进第三凹槽内，同时第一从动斜齿轮通过齿轮组带动第二从动斜齿轮转动，从而第二转轴带动刀具旋转处理搅拌腔内的混合杂质，同时第一从动斜齿轮通过斜齿轮组带动传动齿轮转动，从而通过第二主动齿轮带动螺纹块转动将检测块下移，此时开启第二电机带动方形转轴转动，从而带动离心块进行旋转将离心腔内的污水进行离心运动，水经过第一滤网进入第二通孔掉落到工作腔内，水通过第一环形槽与第二环形槽进入到收集腔内，消毒装置开启将消毒水放入收集腔，离心完成时开启第二控制阀将剩余污水从离心腔内倒入环形管道内，从而通过第二下料管道导出，一段时间后使离心块回到初始状态，观察观察仪表是否水质合格，可以通过打开电控阀门使用收集腔内的水，之后继续重复污水处理，本装置能够节约能源，将污水里的混合杂质粉碎搅拌可以再次使用，将水处理完成后可以重复使用，减少人力的运营时间，装置启动之后可以自动化处理污水。
