申请日2018.05.21
公开(公告)日2018.09.28
IPC分类号C02F9/14
摘要
本发明提供一种用于废水的高效环保处理设备，涉及环保处理设备领域，包括底座，底座顶部的左侧固定安装有处理室，处理室顶部的两侧均固定安装有进水管，进水管的一端延伸至处理室内，进水管的顶部固定安装有进料斗，处理室的顶部固定安装有电机，处理室的内部设置有搅拌轴，电机的转轴贯穿处理室的顶板且通过联轴器与搅拌轴传动连接。该用于废水的高效环保处理设备，通过过滤层，有效除去污水中的金属杂质，提高后续处理的过滤效率，通过过滤装置，可以对废水进行吸附过滤和除臭的功能，大大的提高了废水的净化效率，通过除臭装置，污水中产生的刺鼻气味可以通过除臭装置，去除掉刺鼻气味在排出，提高净化效果，有效的保护了人类的健康。
翻译权利要求书

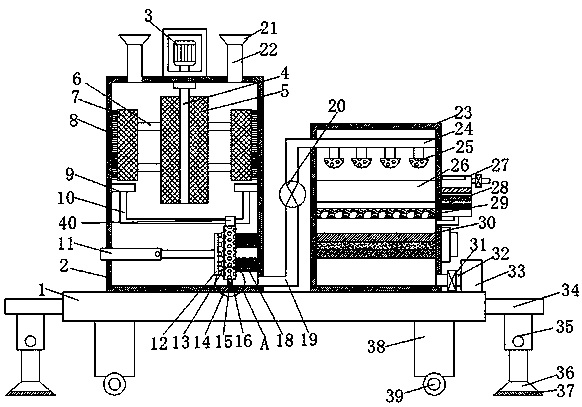

1.一种用于废水的高效环保处理设备，包括底座(1)，其特征在于：所述底座(1)顶部的左侧固定安装有处理室(2)，所述处理室(2)顶部的两侧均固定安装有进水管(22)，所述进水管(22)的一端延伸至处理室(2)内，所述进水管(22)的顶部固定安装有进料斗(21)，所述处理室(2)的顶部固定安装有电机(3)，所述处理室(2)的内部设置有搅拌轴(4)，所述电机(3)的转轴贯穿处理室(2)的顶板且通过联轴器与搅拌轴(4)传动连接，所述搅拌轴(4)的两侧均固定安装有第一吸附板(5)，所述第一吸附板(5)的两侧均固定安装有连接块(6)，所述连接块(6)的一端固定安装有第二吸附板(7)，所述第二吸附板(7)的一侧设置有毛刷(8)，所述处理室(2)的右侧固定安装有第一出水管(19)，所述第一出水管(19)的内部固定安装有第一抽水泵(20)，所述第一抽水泵(20)的一侧设置有分水管(24)，所述处理室(2)的右侧设置有过滤室(23)，所述分水管(24)的一端延伸至过滤室(23)内，所述分水管(24)的底部固定安装有若干个喷水头(25)，所述过滤室(23)的内部设置有过滤层(26)，所述过滤层(26)的下侧设置有隔板(28)，所述隔板(28)的内部设置有若干个通孔(29)，所述隔板(28)的下侧设置有过滤装置(30)，所述过滤室(23)的右侧固定安装有除臭装置(27)，所述过滤室(23)的右侧固定安装有第二出水管(32)，所述过滤室(23)的右侧设置有回收箱(33)，所述第二出水管(32)的一端延伸至回收箱(33)内，所述第二出水管(32)的内部固定安装有第二抽水泵(31)。
2.根据权利要求1所述的一种用于废水的高效环保处理设备，其特征在于：所述底座(1)的底部固定安装有第一支撑腿(38)，所述第一支撑腿(38)的底部固定安装有滚轮(39)，所述底座(1)的两侧均固定安装有连接杆(34)，所述连接杆(34)的底部固定安装有第一电动伸缩杆(35)，所述第一电动伸缩杆(35)的底部固定安装有支撑架(36)，所述支撑架(36)的底部固定安装有防滑垫(37)。
3.根据权利要求1所述的一种用于废水的高效环保处理设备，其特征在于：所述处理室(2)内壁的两侧均固定安装有固定块(9)，所述固定块(9)的底部固定安装有固定杆(10)，所述处理室(2)的内部设置有第二电动伸缩杆(11)，所述第二电动伸缩杆(11)的一端固定安装有支撑板(12)，所述支撑板(12)的一侧固定安装有若干个吸盘(13)，所述吸盘(13)的一侧设置有挡板(17)，所述挡板(17)的内部设置有滤芯(16)，所述挡板(17)的右侧固定安装有伸缩弹簧(18)，所述固定杆(10)的一侧设置有滑块(40)，所述滑块(40)的底部与挡板(17)的顶部固定安装，所述挡板(17)的底部固定安装有第二支撑腿(14)，所述第二支撑腿(14)的底部设置有滑轮(15)。
4.根据权利要求1所述的一种用于废水的高效环保处理设备，其特征在于：所述过滤层(26)的内部设置有上层滤网(261)，所述上层滤网(261)的下侧设置有金属杂质过滤层(262)，所述金属杂质过滤层(262)的下侧设置有下层滤网(263)，所述下层滤网(263)的下侧设置有石英砂过滤层(264)，所述石英砂过滤层(264)的下侧设置有活性炭过滤层(265)，所述活性炭过滤层(265)的下侧设置有PH调节层(266)，所述PH调节层(266)的下侧设置有硅藻土过滤层(267)。
5.根据权利要求1所述的一种用于废水的高效环保处理设备，其特征在于：所述过滤装置(30)包括海绵填充层(302)，所述海绵填充层(302)的下侧设置有生物填充除臭层(303)，所述生物填充层(303)的下侧设置有活性炭填充层(305)，所述过滤装置(30)的右侧设置有连接板(301)，所述连接板(301)的右侧固定安装有把手(304)。
6.根据权利要求1所述的一种用于废水的高效环保处理设备，其特征在于：所述除臭装置(27)的内部设置有光触媒填料层(271)，所述光触媒填料层(271)的下侧设置有臭氧催化氧化层(272)，所述臭氧催化氧化层(272)的下侧设置有电磁粉填料层(273)，所述除臭装置(27)的内部设置有紫外线灯(275)，所述除臭装置(27)的底部固定安装有进气管(274)，所述进气管(274)的一端延伸至过滤室(23)内，所述除臭装置(27)的右侧固定安装有出气管(277)，所述出气管(277)的内部固定安装有抽气泵(276)。
说明书
一种用于废水的高效环保处理设备
技术领域
本发明涉及环保处理设备技术领域，具体为一种用于废水的高效环保处理设备。
背景技术
随着城市越来越现代化，工业的模式越来越多，人们的生活环境质量变得越来越差，废水，是指人类在生产和生活过程中排出的有毒有害的水，特别是化工厂、钢铁厂、制药厂，以及炼焦厂和炼油厂，排放的废水气味大，严重污染环境和影响人体健康。
现有化工污水处理设备往往除污不彻底、除污成本高、净化效率低，且化工污水中的各种异味不经处理就排放大到大气中，严重的危害人类的健康，影响工农业的生产。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种用于废水的高效环保处理设备，解决了上述背景技术提出的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种用于废水的高效环保处理设备，包括底座，所述底座顶部的左侧固定安装有处理室，所述处理室顶部的两侧均固定安装有进水管，所述进水管的一端延伸至处理室内，所述进水管的顶部固定安装有进料斗，所述处理室的顶部固定安装有电机，所述处理室的内部设置有搅拌轴，所述电机的转轴贯穿处理室的顶板且通过联轴器与搅拌轴传动连接，所述搅拌轴的两侧均固定安装有第一吸附板，所述第一吸附板的两侧均固定安装有连接块，所述连接块的一端固定安装有第二吸附板，所述第二吸附板的一侧设置有毛刷，所述处理室的右侧固定安装有第一出水管，所述第一出水管的内部固定安装有第一抽水泵，所述第一抽水泵的一侧设置有分水管，所述处理室的右侧设置有过滤室，所述分水管的一端延伸至过滤室内，所述分水管的底部固定安装有若干个喷水头，所述过滤室的内部设置有过滤层，所述过滤层的下侧设置有隔板，所述隔板的内部设置有若干个通孔，所述隔板的下侧设置有过滤装置，所述过滤室的右侧固定安装有除臭装置，所述过滤室的右侧固定安装有第二出水管，所述过滤室的右侧设置有回收箱，所述第二出水管的一端延伸至回收箱内，所述第二出水管的内部固定安装有第二抽水泵。
优选的，所述底座的底部固定安装有第一支撑腿，所述第一支撑腿的底部固定安装有滚轮，所述底座的两侧均固定安装有连接杆，所述连接杆的底部固定安装有第一电动伸缩杆，所述第一电动伸缩杆的底部固定安装有支撑架，所述支撑架的底部固定安装有防滑垫。
优选的，所述处理室内壁的两侧均固定安装有固定块，所述固定块的底部固定安装有固定杆，所述处理室的内部设置有第二电动伸缩杆，所述第二电动伸缩杆的一端固定安装有支撑板，所述支撑板的一侧固定安装有若干个吸盘，所述吸盘的一侧设置有挡板，所述挡板的内部设置有滤芯，所述挡板的右侧固定安装有伸缩弹簧，所述固定杆的一侧设置有滑块，所述滑块的底部与挡板的顶部固定安装，所述挡板的底部固定安装有第二支撑腿，所述第二支撑腿的底部设置有滑轮。
优选的，所述过滤层的内部设置有上层滤网，所述上层滤网的下侧设置有金属杂质过滤层，所述金属杂质过滤层的下侧设置有下层滤网，所述下层滤网的下侧设置有石英砂过滤层，所述石英砂过滤层的下侧设置有活性炭过滤层，所述活性炭过滤层的下侧设置有PH调节层，所述PH调节层的下侧设置有硅藻土过滤层。
优选的，所述过滤装置包括海绵填充层，所述海绵填充层的下侧设置有生物填充除臭层，所述生物填充层的下侧设置有活性炭填充层，所述过滤装置的右侧设置有连接板，所述连接板的右侧固定安装有把手。
优选的，所述除臭装置的内部设置有光触媒填料层，所述光触媒填料层的下侧设置有臭氧催化氧化层，所述臭氧催化氧化层的下侧设置有电磁粉填料层，所述除臭装置的内部设置有紫外线灯，所述除臭装置的底部固定安装有进气管，所述进气管的一端延伸至过滤室内，所述除臭装置的右侧固定安装有出气管，所述出气管的内部固定安装有抽气泵。
(三)有益效果
本发明提供了一种用于废水的高效环保处理设备。具备以下有益效果：
1、该用于废水的高效环保处理设备，通过设置有过滤层，能有效除去污水中的金属杂质，提高后续处理的过滤效率，通过设置过滤装置，可以分别对废水进行吸附过滤和除臭的功能，大大的提高了废水的净化效率，通过设置有除臭装置，污水中产生的刺鼻气味可以通过除臭装置，可以去除掉刺鼻气味在排出，提高净化效果，有效的保护了人类的健康。
2、该用于废水的高效环保处理设备，通过设置第二电动伸缩杆，伸缩杆进行收缩，使得支撑板在水平方向上左右移动，带动挡板左右移动，使得内部的杂质被挤压至左右两侧，便于对废水中的杂质进行过滤，方便进行去污，便于对杂质进行收集，通过设置有毛刷，可以清理处理室内壁两侧的废水杂质。
3、该用于废水的高效环保处理设备，通过设置滚轮，便于该装置的移动，大大的提高污水处理的工作效率，通过设置防滑垫，防滑垫可以增加与地面的摩擦，提高该装置的稳定性，防止在工作的时出现移动，影响工作。
