申请日2018.05.21
公开(公告)日2018.09.28
IPC分类号C02F9/14
摘要
本发明提供一种废水环保处理装置，包括进水管，所述进水管的底部分别固定连接有连接管和出水管，所述连接管的底部固定连接有排污盒，所述进水管的顶部固定安装有第一电机，所述第一电机的底部通过其内部的转轴传动连接有驱动轴。该废水环保处理装置，通过若干个隔板进行分隔出初级过滤室、缺氧曝气室、好氧曝气室和净化室，且每一室体具有独立的功能作用，且各个室体的出水高度不同，保证了各个室体的液位高度，使得废水处理的可以一体化进行，减少了处理设备数量，加快了废水处理的速度，且同时净化了废水，通过设置曝气机，向缺氧曝气室和好氧曝气室内曝气，可将去除废水中厌氧型杂质以及细菌，提高了净化效果。
翻译权利要求书

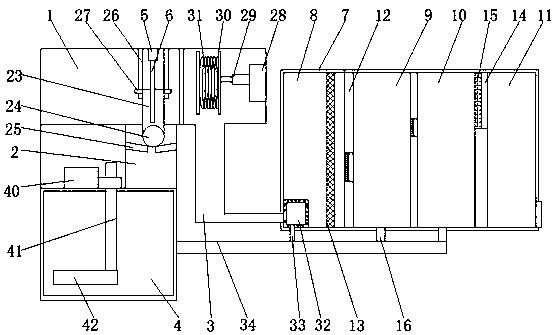

1.一种废水环保处理装置，包括进水管(1)，其特征在于：所述进水管(1)的底部分别固定连接有连接管(2)和出水管(3)，所述连接管(2)的底部固定连接有排污盒(4)，所述进水管(1)的顶部固定安装有第一电机(5)，所述第一电机(5)的底部通过其内部的转轴传动连接有驱动轴(6)，所述出水管(3)的底部固定连接有净化箱(7)，所述净化箱(7)的内部分别设置有初级过滤室(8)、缺氧曝气室(9)、好氧曝气室(10)和净化室(11)，所述初级过滤室(8)、缺氧曝气室(9)、好氧曝气室(10)和净化室(11)两两之间均固定安装有隔板(12)，所述初级过滤室(8)的内部固定连接有过滤板(13)，所述隔板(12)的表面开设有导孔(14)，所述导孔(14)的表面设置有筛网(15)，所述缺氧曝气室(9)和好氧曝气室(10)底部的底部固定连接有废渣管(16)，所述缺氧曝气室(9)和好氧曝气室(10)的内部均固定安装有弹性填料(17)，所述弹性填料(17)的下方设置有曝气管(18)，所述曝气管(18)的顶部固定安装有曝气机(19)，所述曝气室的顶部固定安装有风机(20)，所述曝气管(18)通过其顶部的曝气阀门与风机(20)固定连接，所述净化室(11)的内部分别设置有化学反应腔(21)和过滤腔(22)。
2.根据权利要求1所述的一种废水环保处理装置，其特征在于：所述驱动轴(6)的外表面螺纹连接有套管(23)，所述套管(23)的底部固定安装有堵塞块(24)，所述连接管(2)内壁的左右两侧均固定安装有挡板(25)，所述套管(23)的左右两侧均设置有限位板(26)，所述限位板(26)的表面套设有限位环(27)。
3.根据权利要求1所述的一种废水环保处理装置，其特征在于：所述进水管(1)的内部固定安装有液压缸(28)，所述液压缸(28)的左侧固定连接有液压杆(29)，所述液压杆(29)的左侧固定连接有两个缓冲板(30)，且两个缓冲板(30)之间固定连接有弹簧(31)。
4.根据权利要求1所述的一种废水环保处理装置，其特征在于：所述出水管(3)的出水口处固定安装有过滤罩(32)，所述过滤罩(32)的底部固定连接有抽泥管(33)，所述抽泥管(33)和废渣管(16)的底部均固定连接有排渣管(34)，所述排渣管(34)的左侧与排污盒(4)固定连接。
5.根据权利要求1所述的一种废水环保处理装置，其特征在于：所述过滤腔(22)的左侧固定安装有絮凝剂盒(35)，所述絮凝剂盒(35)右侧的出液管与过滤腔(22)连通，所述过滤腔(22)的内部固定安装有活性炭吸附层(36)，所述活性炭吸附层(36)的下侧设置有电磁粉填料层(37)，所述电磁粉填料层(37)的下侧设置有光触媒填料层(38)，所述过滤腔(22)的底部固定安装有等离子发生器(39)。
6.根据权利要求1所述的一种废水环保处理装置，其特征在于：所述排污盒(4)的顶部固定安装有驱动电机(40)，所述排污盒(4)的内部设置有转轴杆(41)，所述驱动电机(40)通过其表面的齿轮与转轴杆(41)传动连接，所述转轴杆(41)的底部固定安装有压板(42)。
7.根据权利要求1所述的一种废水环保处理装置，其特征在于：所述化学反应腔(21)的内部分别固定安装有硝化层(43)和氨化层(44)，所述化学反应腔(21)的左侧固定安装有臭氧装置(45)，所述臭氧装置(45)右侧的出液管与化学反应腔(21)连通。
说明书
一种废水环保处理装置
技术领域
本发明涉及废水环保处理技术领域，具体为一种废水环保处理装置。
背景技术
随着我国经济的高速发展和人民生活水平的日益提高，工业废水的产生量和处理难度叶随之增长，尤其是制药、化工、炼油、塑料和印染等行业，其废水中含有大量的有毒有害的有机污染物，如有机碳化合物和杂环化合物，其数量和种类急剧增加，含有这些污染物的废水有颜色、臭味或易产生泡沫，废水的浓度高，水质波动较大，经过一般传统生化工艺难以稳定达标。废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收和复用，充分利用水资源。现有的废水环保处理装置结构比较单一，处理后的废水净化效果不理想。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种废水环保处理装置，解决了上述背景技术中提出的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种废水环保处理装置，包括进水管，所述进水管的底部分别固定连接有连接管和出水管，所述连接管的底部固定连接有排污盒，所述进水管的顶部固定安装有第一电机，所述第一电机的底部通过其内部的转轴传动连接有驱动轴，所述出水管的底部固定连接有净化箱，所述净化箱的内部分别设置有初级过滤室、缺氧曝气室、好氧曝气室和净化室，所述初级过滤室、缺氧曝气室、好氧曝气室和净化室两两之间均固定安装有隔板，所述初级过滤室的内部固定连接有过滤板，所述隔板的表面开设有导孔，所述导孔的表面设置有筛网，所述缺氧曝气室和好氧曝气室底部的底部固定连接有废渣管，所述缺氧曝气室和好氧曝气室的内部均固定安装有弹性填料，所述弹性填料的下方设置有曝气管，所述曝气管的顶部固定安装有曝气机，所述曝气室的顶部固定安装有风机，所述曝气管通过其顶部的曝气阀门与风机固定连接，所述净化室的内部分别设置有化学反应腔和过滤腔。
优选的，所述驱动轴的外表面螺纹连接有套管，所述套管的底部固定安装有堵塞块，所述连接管内壁的左右两侧均固定安装有挡板，所述套管的左右两侧均设置有限位板，所述限位板的表面套设有限位环。
优选的，所述进水管的内部固定安装有液压缸，所述液压缸的左侧固定连接有液压杆，所述液压杆的左侧固定连接有两个缓冲板，且两个缓冲板之间固定连接有弹簧。
优选的，所述出水管的出水口处固定安装有过滤罩，所述过滤罩的底部固定连接有抽泥管，所述抽泥管和废渣管的底部均固定连接有排渣管，所述排渣管的左侧与排污盒固定连接。
优选的，所述过滤腔的左侧固定安装有絮凝剂盒，所述絮凝剂盒右侧的出液管与过滤腔连通，所述过滤腔的内部固定安装有活性炭吸附层，所述活性炭吸附层的下侧设置有电磁粉填料层，所述电磁粉填料层的下侧设置有光触媒填料层，所述过滤腔的底部固定安装有等离子发生器。
优选的，所述排污盒的顶部固定安装有驱动电机，所述排污盒的内部设置有转轴杆，所述驱动电机通过其表面的齿轮与转轴杆传动连接，所述转轴杆的底部固定安装有压板。
优选的，所述化学反应腔的内部分别固定安装有硝化层和氨化层，所述化学反应腔的左侧固定安装有臭氧装置，所述臭氧装置右侧的出液管与化学反应腔连通。
(三)有益效果
本发明提供了一种废水环保处理装置。具备以下有益效果：
1、该废水环保处理装置，通过若干个隔板进行分隔出初级过滤室、缺氧曝气室、好氧曝气室和净化室，且每一室体具有独立的功能作用，且各个室体的出水高度不同，保证了各个室体的液位高度，使得废水处理的可以一体化进行，减少了处理设备数量，加快了废水处理的速度，且同时净化了废水，通过设置曝气机，向缺氧曝气室和好氧曝气室内曝气，可将去除废水中厌氧型杂质以及细菌，提高了净化效果。
2、该废水环保处理装置，通过化学反应腔的内部设置有硝化层和氨化层，在缺氧条件下，可以分解废水中的有机氮，通过设置有过滤腔，可以使废水产生的臭气被过滤腔吸收，防止对人体呼吸道健康造成危害，而且保证废水的处理效果，并通过等离子发生器进行消毒杀菌，大大的提高了废水净化的效果，通过设置排污盒，抽泥管抽取废水中的污泥，使废水中的大部分悬浮物和铜离子及部分不可生物降解的有机物沉淀，实现渣水分离，从而降低废水中污染负荷，排污盒对过滤的淤泥进行烘干处理，可以再次燃烧发电，减少能耗，过滤罩过滤水中的杂质，可避免造成管道堵塞，造成积水，避免对下一次废水处理造成影响。
3、该废水环保处理装置，通过第一电机带动驱动轴转动，使套设在驱动轴上的套管发生移动，在两个限位环的作用下，套管带动堵塞块向上移动，从而使两个挡板间产生缺口，挡板采用倾斜向下的设计，从而方便杂物掉落到排污盒，防止管道堵塞，保证废水处理时管道的流通，通过驱动电机带动转轴杆上下移动，方便对废渣进行收集挤压，增加利用空间。
