申请日2018.03.07
公开(公告)日2018.10.19
IPC分类号A01K67/033; B62D55/065; B02C19/22
摘要
本实用新型公开了履带式蚯蚓养殖用的畜禽粪便污泥布料机，属于蚯蚓养殖设备技术领域，布料机包括行走机构、设置在行走机构上的底盘、设置在底盘上的布料箱，关键是：所述的行走机构是与驱动机构连接的履带式行走机构，布料箱内沿前后方向设置有一组与驱动机构连接的绞龙，布料箱左/右端的顶部开设有进料口，布料箱右/左端延伸到底盘外部形成为悬空结构，悬空结构的底部开设有落料口，绞龙左/右端与驱动机构连接，绞龙右/左端延伸到落料口上方。履带式行走机构可以避免布料机陷入到土壤内，布料机在行走时更加省时省力，安全可靠。在绞龙的作用下，大块的粪便污泥会被打散，可以提高布料的均匀性。
权利要求书

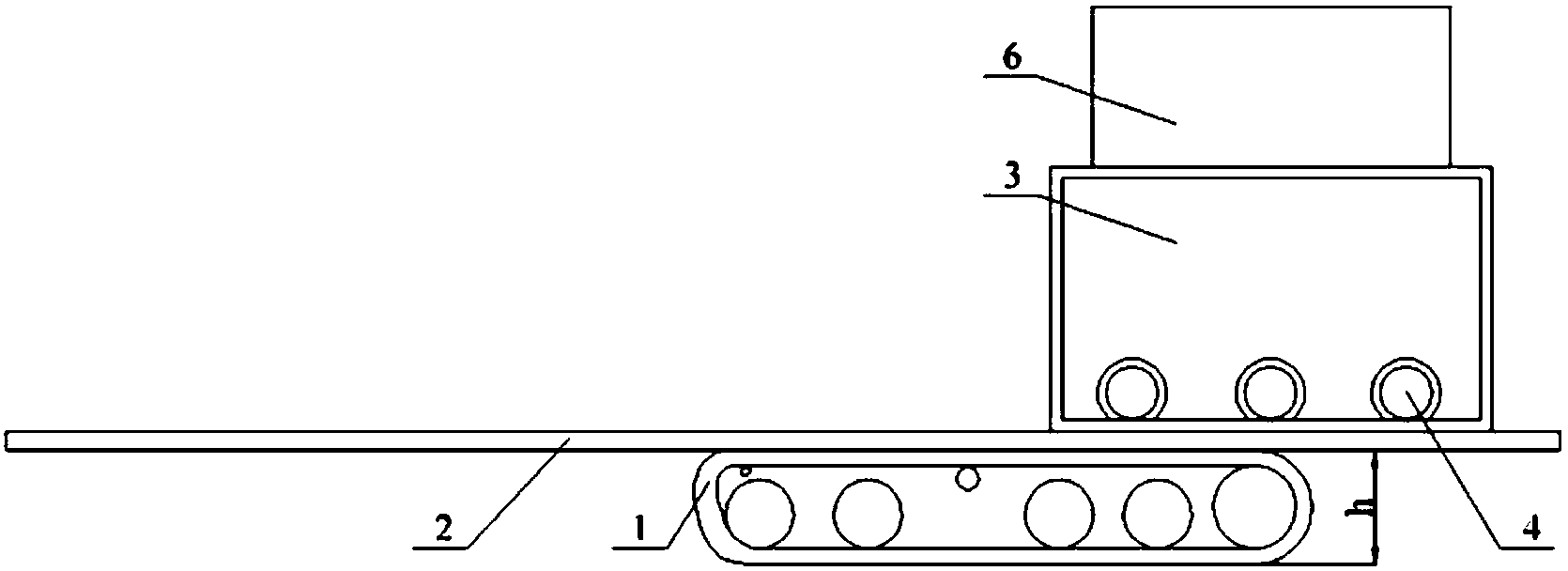

1.履带式蚯蚓养殖用的畜禽粪便污泥布料机，包括行走机构(1)、设置在行走机构(1)上的底盘(2)、设置在底盘(2)上的布料箱(3)，其特征在于：所述的行走机构(1)是与驱动机构连接的履带式行走机构，布料箱(3)内沿前后方向设置有一组与驱动机构连接的绞龙(4)，布料箱(3)左/右端的顶部开设有进料口，布料箱(3)右/左端延伸到底盘(2)外部形成为悬空结构，悬空结构的底部开设有落料口(5)，绞龙(4)左/右端与驱动机构连接，绞龙(4)右/左端延伸到落料口(5)上方。
2.根据权利要求1所述的履带式蚯蚓养殖用的畜禽粪便污泥布料机，其特征在于：所述的底盘(2)下端面到行走机构(1)下端面之间的高度h大于等于400mm形成为高底盘结构。
3.根据权利要求1所述的履带式蚯蚓养殖用的畜禽粪便污泥布料机，其特征在于：相邻绞龙(4)之间的间距d为100-150mm，同一绞龙(4)上相邻螺旋叶片之间的间距D为60-80mm。
4.根据权利要求1所述的履带式蚯蚓养殖用的畜禽粪便污泥布料机，其特征在于：所述的悬空结构沿左右方向的长度L与布料箱(3)的总长度之比为1：2，长度L为700-800mm。
5.根据权利要求1所述的履带式蚯蚓养殖用的畜禽粪便污泥布料机，其特征在于：所述布料箱(3)的进料口处设置有料斗(6)。
6.根据权利要求1所述的履带式蚯蚓养殖用的畜禽粪便污泥布料机，其特征在于：所述的绞龙(4)表面设置有防腐层，防腐层的厚度为3-5mm。
说明书
履带式蚯蚓养殖用的畜禽粪便污泥布料机
技术领域
本实用新型属于蚯蚓养殖设备技术领域，涉及到履带式蚯蚓养殖用的畜禽粪便污泥布料机。
背景技术
蚯蚓日夜不停地在地下活动，使土壤疏松柔软，水分、空气可更多地渗入土壤中，有利于农作物生长。蚯蚓每天吞食大量的腐烂有机物和泥土，形成粪便排出体外，蚯蚓粪是一种无臭、无毒、干净、卫生、无污染的高效优质肥料，而且氮、磷、钾含量齐全，它不仅能改良土壤而且能使瓜更香、果更甜、菜更鲜。人们越来越清楚地认识到蚯蚓的重要性，所以越来越多的人投入到了蚯蚓养殖业。现有的蚯蚓养殖用的布料机都是靠车轮移动位置，在疏松的土壤中，车轮很容易陷入到土壤中导致移动困难。而且现有的布料箱内没有绞龙，大块的粪便污泥无法被打散，会影响布料的均匀性。
发明内容
本实用新型为了克服现有技术的缺陷，设计了履带式蚯蚓养殖用的畜禽粪便污泥布料机，可以避免布料机陷入到土壤内，布料机在行走时更加省时省力，安全可靠。大块的粪便污泥会被打散，可以提高布料的均匀性。
本实用新型所采取的具体技术方案是：履带式蚯蚓养殖用的畜禽粪便污泥布料机，包括行走机构、设置在行走机构上的底盘、设置在底盘上的布料箱，关键是：所述的行走机构是与驱动机构连接的履带式行走机构，布料箱内沿前后方向设置有一组与驱动机构连接的绞龙，布料箱左/右端的顶部开设有进料口，布料箱右/左端延伸到底盘外部形成为悬空结构，悬空结构的底部开设有落料口，绞龙左/右端与驱动机构连接，绞龙右/左端延伸到落料口上方。
所述的底盘下端面到行走机构下端面之间的高度h大于等于400mm形成为高底盘结构。
相邻绞龙之间的间距d为100-150mm，同一绞龙上相邻螺旋叶片之间的间距D为60-80mm。
所述的悬空结构沿左右方向的长度L与布料箱的总长度之比为1：2，长度L为700-800mm。
所述布料箱的进料口处设置有料斗。
所述的绞龙表面设置有防腐层，防腐层的厚度为3-5mm。
本实用新型的有益效果是：与车轮相比，履带式行走机构与地面的接触面积较大，地面受力面积较大，所以可以避免布料机陷入到土壤内，布料机在行走时更加省时省力，安全可靠。驱动机构带动绞龙旋转，使得粪便污泥在从进料口端移动到落料口端的过程中，不断地与绞龙、相邻的粪便污泥发生碰撞，大块的粪便污泥会被打散，可以提高布料的均匀性。
