申请日2018.03.07
公开(公告)日2018.11.06
IPC分类号B01D36/02
摘要
本实用新型公开了一种木质纤维板生产用废水处理装置，包括机箱、进料斗和支撑腿，所述机箱的底端与支撑腿固定连接，所述机箱的顶端与进料斗固定连接，所述机箱的内部上端固定连接有过滤板，所述机箱的顶端通过滑杆滑动连接有清理刷，所述进口与储料盒固定连接，所述机箱的内部下端位置插接有第一过滤层，所述机箱的底端位置设置有出水管。本实用新型结构简单，具备良好的对废水处理能力，同时由于其可更换的过滤层，使得装置可以一直保持高质量的过滤效果，通过进行周期性的更换滤芯，可以有效延长装置的使用寿命，除此之外，装置的多层过滤和清理结构使得对废水的净化效果得到显著提升。
权利要求书

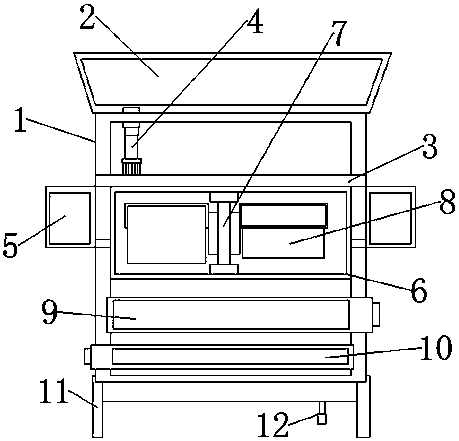

1.一种木质纤维板生产用废水处理装置，包括机箱(1)、进料斗(2)和支撑腿(11)，其特征在于：所述机箱(1)的外侧上安装有电机(13)，所述机箱(1)的底端与支撑腿(11)固定连接，所述机箱(1)的顶端与进料斗(2)固定连接，所述机箱(1)的内部上端固定连接有过滤板(3)，所述机箱(1)的顶端通过滑杆滑动连接有清理刷(4)，所述清理刷(4)的底端与过滤板(3)接触，所述机箱(1)的两侧固定连接有存放盒(5)，所述存放盒(5)的底端与机箱(1)内壁连通，所述机箱(1)的内腔中上部位置固定连接有过滤箱(6)，所述过滤箱(6)的中部位置通过转轴(7)轴接有过滤盒(8)，所述过滤盒(8)包括有进口(81)和储料盒(82)，所述进口(81)与储料盒(82)固定连接，所述机箱(1)的内部下端位置插接有第一过滤层(9)，所述第一过滤层(9)的下端安装有第二过滤层(10)，所述第二过滤层(10)与机箱(1)插接，所述机箱(1)的底端位置设置有出水管(12)。
2.根据权利要求1所述的一种木质纤维板生产用废水处理装置，其特征在于：所述第一过滤层(9)的滤芯为石英砂过滤芯。
3.根据权利要求1所述的一种木质纤维板生产用废水处理装置，其特征在于：所述第二过滤层(10)的滤芯为竹纤维过滤芯。
4.根据权利要求1所述的一种木质纤维板生产用废水处理装置，其特征在于：所述储料盒(82)为带有滤孔的过滤盒，且滤孔直径为0.8mm至1mm。
5.根据权利要求1所述的一种木质纤维板生产用废水处理装置，其特征在于：所述清理刷(4)的材质为尼龙66。
说明书
一种木质纤维板生产用废水处理装置
技术领域
本实用新型涉及木质纤维板生产加工用相关设备技术领域，具体为一种木质纤维板生产用废水处理装置。
背景技术
木质纤维板在中国是利用农业三剩物或者次小薪材等为主原材料，其主要成分是木质纤维、树脂胶等。经过热磨、干燥、施胶、铺装、热压、后处理、砂光后成型的一种代替原木的环保型家具建材替代品，其主要优点是相对原木价格低廉，容易加工，材质均匀，物理性能好，在添加石蜡等物品后能防水防潮。在生产木质纤维板的过程中，会产生许多废水，如果废水不经处理便随意排放，不仅对于环境来说是一种污染，对于资源来说也是一种浪费。现有的废水处理装置一般存在着使用寿命短，处理效果差和过滤质量低的问题。因此，我提供一种木质纤维板生产用废水处理装置。
实用新型内容
本实用新型的目的在于提供一种木质纤维板生产用废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种木质纤维板生产用废水处理装置，包括机箱、进料斗和支撑腿，所述机箱的外侧上安装有电机，所述机箱的底端与支撑腿固定连接，所述机箱的顶端与进料斗固定连接，所述机箱的内部上端固定连接有过滤板，所述机箱的顶端通过滑杆滑动连接有清理刷，所述清理刷的底端与过滤板接触，所述机箱的两侧固定连接有存放盒，所述存放盒的底端与机箱内壁连通，所述机箱的内腔中上部位置固定连接有过滤箱，所述过滤箱的中部位置通过转轴轴接有过滤盒，所述过滤盒包括有进口和储料盒，所述进口与储料盒固定连接，所述机箱的内部下端位置插接有第一过滤层，所述第一过滤层的下端安装有第二过滤层，所述第二过滤层与机箱插接，所述机箱的底端位置设置有出水管。
优选的，所述第一过滤层的滤芯为石英砂过滤芯。
优选的，所述第二过滤层的滤芯为竹纤维过滤芯
优选的，所述储料盒为带有滤孔的过滤盒，且滤孔直径为0.8mm至1mm。
优选的，所述清理刷的材质为尼龙66。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，具备良好的对废水处理能力，同时由于其可更换的过滤层，使得装置可以一直保持高质量的过滤效果，通过进行周期性的更换滤芯，可以有效延长装置的使用寿命，除此之外，装置的多层过滤和清理结构使得对废水的净化效果得到显著提升。
