申请日2018.04.11
公开(公告)日2018.07.31
IPC分类号C02F11/12
摘要
本发明公开了一种污泥回收利用装置，包括壳体，所述壳体的上端侧壁设有限位凹槽，所述限位凹槽的内底部固定连接有第一限位板，所述第一限位板的上端侧壁设有第一T形滑槽，所述第一T形滑槽内滑动连接有两个第一T形滑块，两个所述第一T形滑块的上端侧壁固定连接有放置箱，所述放置箱的上端侧壁设有放置槽，两个所述第一T形滑块的两端侧壁均设有多个加热管，所述壳体的上端两侧均设有L形板，两个所述L形板的侧壁均固定连接有的第一电机，两个所述第一电机的输出轴末端均固定连接有转轮。本发明结构设计合理，不仅能够减少人力资源的使用，而且能够提高回收效率。
权利要求书

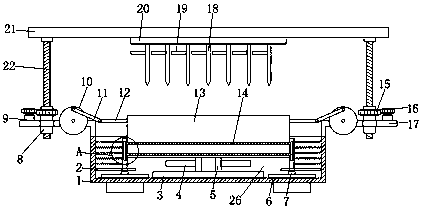

1.一种污泥回收利用装置，包括壳体(1)，其特征在于，所述壳体(1)的上端侧壁设有限位凹槽(26)，所述限位凹槽(26)的内底部固定连接有第一限位板(3)，所述第一限位板(3)的上端侧壁设有第一T形滑槽，所述第一T形滑槽内滑动连接有两个第一T形滑块(5)，两个所述第一T形滑块(5)的上端侧壁固定连接有放置箱(13)，所述放置箱(13)的上端侧壁设有放置槽，两个所述第一T形滑块(5)的两端侧壁均设有多个加热管(4)，所述壳体(1)的上端两侧均设有L形板(17)，两个所述L形板(17)的侧壁均固定连接有的第一电机，两个所述第一电机的输出轴末端均固定连接有转轮(10)，两个所述转轮(10)远离第一电机的一端侧壁边缘处均转动连接有转动杆(11)，两个所述转动杆(11)远离转轮(10)的一端侧壁均转动连接有连接杆(12)，两个所述连接杆(12)相对的侧壁均与放置箱(13)的外侧壁固定连接，两个所述L形板(17)的侧壁均贯穿设有圆杆(8)，且两个所述圆杆(8)与L形板(17)的侧壁均为转动连接，两个所述圆杆(8)的侧壁均贯穿设有螺纹槽，两个所述螺纹槽内均螺纹连接有螺纹杆(22)，两个所述螺纹杆(22)的上端侧壁连接有连接板(21)，两个所述螺纹杆(22)与连接板(21)的底部侧壁均为固定连接。
2.根据权利要求1所述的一种污泥回收利用装置，其特征在于，两个所述L形板(17)的上端侧壁均固定连接有第二电机(9)，两个所述第二电机(9)的输出轴末端均固定连接有主动轮(16)，两个所述圆杆(8)的外侧壁均固定连接有与主动轮(16)相互啮合的从动轮(15)，所述连接板(21)的底部侧壁设有分隔装置，所述限位凹槽(26)相对的内侧壁均设缓冲装置，且两个所述缓冲装置相对的侧壁均与放置箱(13)的外侧壁相抵。
3.根据权利要求2所述的一种污泥回收利用装置，其特征在于，所述分隔装置包括设置在连接板(21)底部侧壁的固定板(20)，所述固定板(20)的底部侧壁等间距设有多个分隔板(18)，多个所述分隔板(18)的侧壁均设有压板(19)。
4.根据权利要求2所述的一种污泥回收利用装置，其特征在于，所述缓冲装置包括设置在限位凹槽(26)内底部的第二限位板(6)，所述第二限位板(6)的上端侧壁设有第二T形滑槽，所述第二T形滑槽内滑动连接有第二T形滑块(7)，所述第二T形滑块(7)的上端侧壁固定连接有缓冲板(24)，所述缓冲板(24)的一端侧壁与放置箱(13)的侧壁相抵，所述缓冲板(24)的另一端侧壁与限位凹槽内侧壁之间连接有多个弹簧(25)。
5.根据权利要求4所述的一种污泥回收利用装置，其特征在于，两个所述缓冲板(24)的侧壁均设有延伸板(23)，同一侧的两个所述延伸板(23)之间均连接有多个限位带(14)，多个所述限位带(14)的侧壁均与放置箱(13)的侧壁相抵。
6.根据权利要求4所述的一种污泥回收利用装置，其特征在于，所述限位凹槽(26)的内侧壁设有水平杆(2)，所述水平杆(2)贯穿缓冲板(24)的侧壁并与其侧壁滑动连接。
7.根据权利要求2所述的一种污泥回收利用装置，其特征在于，所述第二电机(9)为伺服电机。
说明书
一种污泥回收利用装置
技术领域
本发明涉及污泥处理技术领域，尤其涉及一种污泥回收利用装置。
背景技术
在一些建筑工地里，会产生很多的污泥，一般这些污泥都不会进行回收利用，这样不仅会造成环境的污染，还会造成资源的浪费，随着人们环保意识的加强，人们对这类污泥进行回收利用，回收人员会将污泥人工分离成块，再将其放置在地方上进行自然烘干，这样的操作放置不仅效率低下，而且会耗费很多的人力资源，为此我们设计了一种污泥回收利用装置来解决以上问题。
发明内容
本发明的目的是为了解决传统的回收利用方式需要耗费较多的人力资源，并且效率低下的问题，而提出的一种污泥回收利用装置，其不仅能够减少人力资源的使用，而且能够提高回收效率。
为了实现上述目的，本发明采用了如下技术方案：
一种污泥回收利用装置，包括壳体，所述壳体的上端侧壁设有限位凹槽，所述限位凹槽的内底部固定连接有第一限位板，所述第一限位板的上端侧壁设有第一T形滑槽，所述第一T形滑槽内滑动连接有两个第一T形滑块，两个所述第一T形滑块的上端侧壁固定连接有放置箱，所述放置箱的上端侧壁设有放置槽，两个所述第一T形滑块的两端侧壁均设有多个加热管，所述壳体的上端两侧均设有L形板，两个所述L形板的侧壁均固定连接有的第一电机，两个所述第一电机的输出轴末端均固定连接有转轮，两个所述转轮远离第一电机的一端侧壁边缘处均转动连接有转动杆，两个所述转动杆远离转轮的一端侧壁均转动连接有连接杆，两个所述连接杆相对的侧壁均与放置箱的外侧壁固定连接，两个所述L形板的侧壁均贯穿设有圆杆，且两个所述圆杆与L形板的侧壁均为转动连接，两个所述圆杆的侧壁均贯穿设有螺纹槽，两个所述螺纹槽内均螺纹连接有螺纹杆，两个所述螺纹杆的上端侧壁连接有连接板，两个所述螺纹杆与连接板的底部侧壁均为固定连接。
优选地，两个所述L形板的上端侧壁均固定连接有第二电机，两个所述第二电机的输出轴末端均固定连接有主动轮，两个所述圆杆的外侧壁均固定连接有与主动轮相互啮合的从动轮，所述连接板的底部侧壁设有分隔装置，所述限位凹槽相对的内侧壁均设缓冲装置，且两个所述缓冲装置相对的侧壁均与放置箱的外侧壁相抵。
优选地，所述分隔装置包括设置在连接板底部侧壁的固定板，所述固定板的底部侧壁等间距设有多个分隔板，多个所述分隔板的侧壁均设有压板。
优选地，所述缓冲装置包括设置在限位凹槽内底部的第二限位板，所述第二限位板的上端侧壁设有第二T形滑槽，所述第二T形滑槽内滑动连接有第二T形滑块，所述第二T形滑块的上端侧壁固定连接有缓冲板，所述缓冲板的一端侧壁与放置箱的侧壁相抵，所述缓冲板的另一端侧壁与限位凹槽内侧壁之间连接有多个弹簧。
优选地，两个所述缓冲板的侧壁均设有延伸板，同一侧的两个所述延伸板之间均连接有多个限位带，多个所述限位带的侧壁均与放置箱的侧壁相抵。
优选地，所述限位凹槽的内侧壁设有水平杆，所述水平杆贯穿缓冲板的侧壁并与其侧壁滑动连接。
优选地，所述第二电机为伺服电机。
本发明的有益效果：
本发明中，将过滤之后的污泥倒入放置槽内，倒入完毕之后，启动两个第一电机，在两个第一电机的作用下，能够带动两个转轮转动，在两个转轮转动的过程中，能够带动两个转动杆往复移动，在两个转动杆往复移动的过程中，能够带动两个连接杆往复移动，在两个连接杆往复移动时，能够使放置箱在限位凹槽内进行往复运动，在其往复运动时，能够使放置槽内的污泥能够混合均匀不会集中在一起，混合均匀之后，启动加热管进行加工工作，启动两个第二电机，在两个第二电机的作用下，能够带动两个圆杆转动，由于两个螺纹杆与两个螺纹槽均为螺纹连接，而两个螺纹杆与连接板均为固定连接，在圆杆转动的过程中，能够实现两个螺纹杆带动连接板下降，在连接板下降的过程中，能够带动固定板、分隔板和压板下降，将多个分隔板延伸至放置槽内并与放置槽的内底部相抵，将压板的底部侧壁与污泥的上端侧壁相抵，这样能够将烘干之后的污泥更好的实现成型工作。本发明结构设计合理，不仅能够减少人力资源的使用，而且能够提高回收效率。
