申请日2018.11.21
公开(公告)日2019.01.11
IPC分类号C02F9/14; C02F101/16
摘要
一种低温强化脱氮污水处理系统，属于环保污水处理再利用领域，包括：进水口、一级预处理单元、二级生物处理单元、深度处理单元、消毒单元、PLC控制单元、产水口和污泥处理单元。本发明具有同步脱氮除磷功能、可自动控制、运行管理简单、占地面积小、处理效果稳定的特点，特别是对于氨氮浓度较高，处于低温寒冷地区，传统生物处理难以达标的污水可以达到较好的处理效果，可广泛应用在污水处理领域。
权利要求书
1.一种低温强化脱氮污水处理系统，其特征在于包括：通过管路依次连接的进水口(1)、一级预处理单元(2)、二级生物处理单元(3)、深度处理单元(4)、消毒单元(5)、产水口(8)和污泥处理单元(6)、PLC控制单元(7)，所述一级预处理单元(2)包括配水井(9)、细格栅(10)、调节池(11);所述二级生物处理单元(3)包括厌氧池(12)、缺氧池(13)、好氧池(14)、曝气机(15)、沉淀池(16)和混凝沉淀池(17)，混凝剂投加装置(24)，所述好氧池(14)分为两段，内投加悬浮填料(36)，形成一段MBBR反应池(18)和二段MBBR反应池(19);所述深度处理单元(4)包括中间水池(20)、提升泵(21)和介质过滤装置(22);所述消毒单元(5)包括消毒池(23)和消毒剂投加装置(35);所述污泥处理单元(6)包括储泥池(25)和污泥外运设备(26);所述PLC控制单元(7)连接一级预处理单元(2)、二级生物处理单元(3)、深度处理单元(4)、消毒单元(5)，实现自动控制;待处理的污水从进水口(1)进入本发明的污水处理系统，依次经过一级预处理单元(2)、二级生物处理单元(3)、深度处理单元(4)和消毒单元(5)，处理后的水从产水口(8)流出，处理后的污泥经过污泥处理单元(6)后运送到进一步处理的地方。
2.根据权利要求1所述的一种低温强化脱氮污水处理系统，其特征在于，所述的PLC控制单元(7)连接曝气机(15)、提升泵(21)、外回流泵(27)、内回流泵(28)、溶解氧仪(29)、气体调节阀(30)、厌氧池潜水搅拌机(31)、缺氧池潜水搅拌机(32)、混凝剂加药装置(24)、第一污泥泵(37)和第二污泥泵(38)，实现污水处理系统自动控制。
3.根据权利要求1所述的一种低温强化脱氮污水 处理系统，其特征在于，所述厌氧池(12)内设有潜水搅拌机(31)，厌氧池(12)和沉淀池(16)之间设有外回流管和外回流泵(27)，供沉淀池(16)的污泥回流到厌氧池(12)内。
4.根据权利要求1所述的一种低温强化脱氮污水处理系统，其特征在于，所述缺氧池(13)内设有潜水搅拌机(32)，缺氧池(13)和二段MBBR反应池(19)之间设有内回流管和内回流泵(28)，供二段MBBR反应池(19)内的污泥回流到缺氧池(13)内。
5.根据权利要求1所述的一种低温强化脱氮污水处理系统，其特征在于，所述好氧池(14)内有曝气头(33)、曝气管(34)、溶解氧仪(29)，曝气管(34)上设有气体调节阀(30)，曝气管一端与好氧池外的曝气机(15)连接，曝气管的另一端与好氧池内的曝气头(33)连接。
6.根据权利要求1所述的一种低温强化脱氮污水处理系统，其特征在于，所述沉淀池(16)内的剩余污泥和混凝沉淀池(17)的污泥分别通过第一污泥泵(37)和第二污泥泵(38)输送到储泥池(25)，再通过污泥外运设备(26)输送到进一步处理的地方。
说明书
一种低温强化脱氮污水处理系统
技术领域
本发明涉及一种低温强化脱氮污水处理系统，更具体的是，涉及一种适用于氨氮浓度较高，处于低温寒冷地区，传统生物处理难以达标的污水处理系统，可实现同步脱氮除磷功能、运行管理简单、占地面积小、处理效果稳定，属于环保污水处理再利用技术领域。
背景技术
随着我国经济社会的发展，水资源危机及水环境污染日益加剧，各类污水/废水的排放量大幅增加，严重威胁水体环境，已成为国内外环保领域关注的热点之一。
随着工农业生产的发展和人民生活水平的提高，含氮化合物的排放量急剧增加，已成为环境的主要污染源，并引起各界的关注。经济有效地控制氨氮废水污染已经成为当今环境工作者所面临的重大课题。
生物处理法是污水处理中最常用的方法，工艺多样、有机污染物的去除率高、运行成本低。但生物处理法中的微生物受温度影响较大，随着温度的降低，生物活性逐步减弱。而我国北方地区，一年中的大部分时间都处于低温环境，这将不利于微生物的生长代谢，无疑将导致污水处理效率下降。
目前的处理系统中，包括厌氧池-缺氧池-好氧池的A2O处理系统对有机污染物处理效果好，特别是生物除磷和脱氮效果明显，耐冲击负荷能力强，运行管理比较简单，可以保证污水处理厂在各种进水水质条件下运行的出水相对稳定性。但是对于进水中氨氮浓度高，并且处于低温寒冷地区的污水处理厂，仅用A2O处理系统并不能满足要求。需要新型的处理系统，加强脱氮能力，满足低温条件下生物处理的效果和稳定性。
发明内容
本发明的目的是克服现有技术的不足，提供一种可深度脱氮除磷的低温强化脱氮污水处理系统，提高出水水质，满足污水排放或回用的要求。

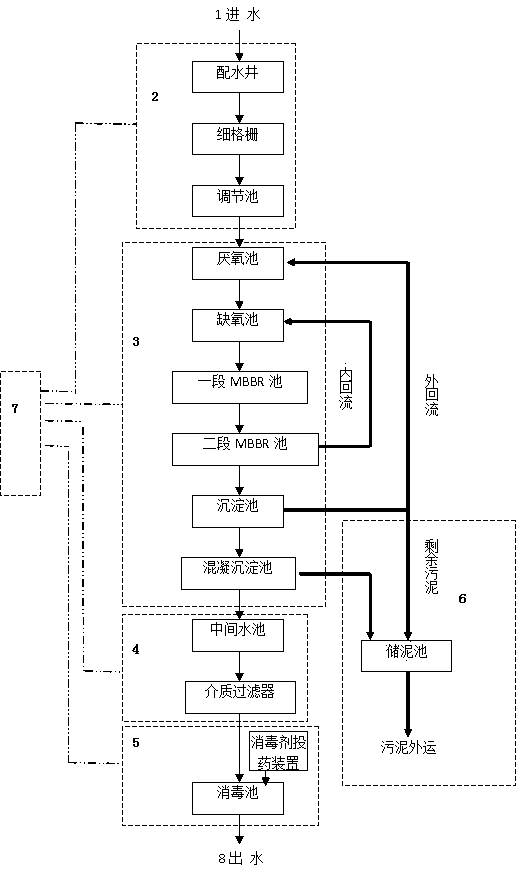

本发明的一种低温强化脱氮污水处理系统，包括：通过管路依次连接的进水口、一级预处理单元、二级生物处理单元、深度处理单元、消毒单元、产水口和污泥处理单元、PLC控制单元，所述一级预处理单元包括配水井、细格栅、调节池;所述二级生物处理单元包括厌氧池、缺氧池、好氧池、曝气机、沉淀池和混凝沉淀池、混凝剂加药装置，所述好氧池分为两段，内投加悬浮填料，形成一段MBBR反应池和二段MBBR反应池;所述深度处理单元包括中间水池、提升泵和介质过滤装置;所述消毒单元包括消毒池、消毒剂投加装置;所述污泥处理单元包括储泥池和污泥外运设备;所述PLC控制单元连接一级预处理单元、二级生物处理单元、深度处理单元、消毒单元，实现自动控制;待处理的污水从进水口进入本发明的污水处理系统，依次经过一级预处理单元、二级生物处理单元、深度处理单元和消毒单元，处理后的水从产水口流出，处理后的污泥经过污泥处理单元后运送到进一步处理的地方。
本发明的一种低温强化脱氮污水处理系统中， PLC控制单元连接曝气机、提升泵、外回流泵、内回流泵、溶解氧仪、气体调节阀、厌氧池潜水搅拌机、缺氧池潜水搅拌机、第一污泥泵和第二污泥泵，实现污水处理系统自动控制。
本发明的一种低温强化脱氮污水处理系统中，厌氧池内设有潜水搅拌机，厌氧池和沉淀池之间设有外回流管和外回流泵，供沉淀池的污泥回流到厌氧池内。
本发明的一种低温强化脱氮污水处理系统中，缺氧池内设有潜水搅拌机，缺氧池和二段MBBR反应池之间设有内回流管和内回流泵，供二段MBBR反应池内的污泥回流到缺氧池内。
本发明的一种低温强化脱氮污水处理系统中，好氧池内有曝气头、曝气管、溶解氧仪，曝气管上设有气体调节阀，曝气管一端与好氧池外的曝气机连接，曝气管的另一端与好氧池内的曝气头连接。
本发明的一种低温强化脱氮污水处理系统中，沉淀池内的剩余污泥和混凝沉淀池的污泥分别通过第一污泥泵和第二污泥泵输送到储泥池，再通过污泥外运设备输送到进一步处理的地方。
本发明的关键是将传统A2O系统的好氧池改造成MBBR反应池，在好氧池内投加悬浮填料，形成MBBR反应池，为了提高脱氮能力，满足低温条件下生物处理的效果和稳定性，MBBR反应池共设两段，串联布置。污水经过厌氧区、缺氧区后，首先进入一段MBBR反应池，继而进入二段MBBR反应池，通过曝气实现去除BOD、硝化和磷的吸收这三项反应。为了提高设备运行效率和稳定性，减少人工负担，设置了PLC控制系统，根据时间、液位、溶解氧浓度等参数控制各泵的启停、调节阀的开关和开度大小，实现本发明低温强化脱氮污水处理系统全自动控制。
