申请日2018.05.15
公开(公告)日2018.12.18
IPC分类号F04D29/70; F04D7/04; F04D13/06; F04D29/00
摘要
本实用新型公开了一种具有清洗过滤网功能的污水泵，包括污水泵本体，所述污水泵本体的底部固定连接有控制罩，所述控制罩的一侧固定安装有电机罩，所述控制罩的底部固定连接有U形条，所述U形条的内侧等距离固定连接有钢丝毛刷，所述电机罩的内部固定安装有电机，所述电机的输出端固定连接有转轴，所述转轴的一端延伸至所述控制罩的内部，所述转轴的左侧固定连接有主动锥齿轮，所述控制罩内腔的底部开设有转动槽。通过设置U形条、钢丝毛刷、电机、转轴、主动锥齿轮、转动圈、从动锥齿圈和过滤网罩，使过滤网罩进行转动，从而使钢丝毛刷对滤网罩的表面进行刷洗，使吸附在过滤网罩表面的杂质脱落，从而保证污水泵本体能够持续有效的进行排污。
翻译权利要求书

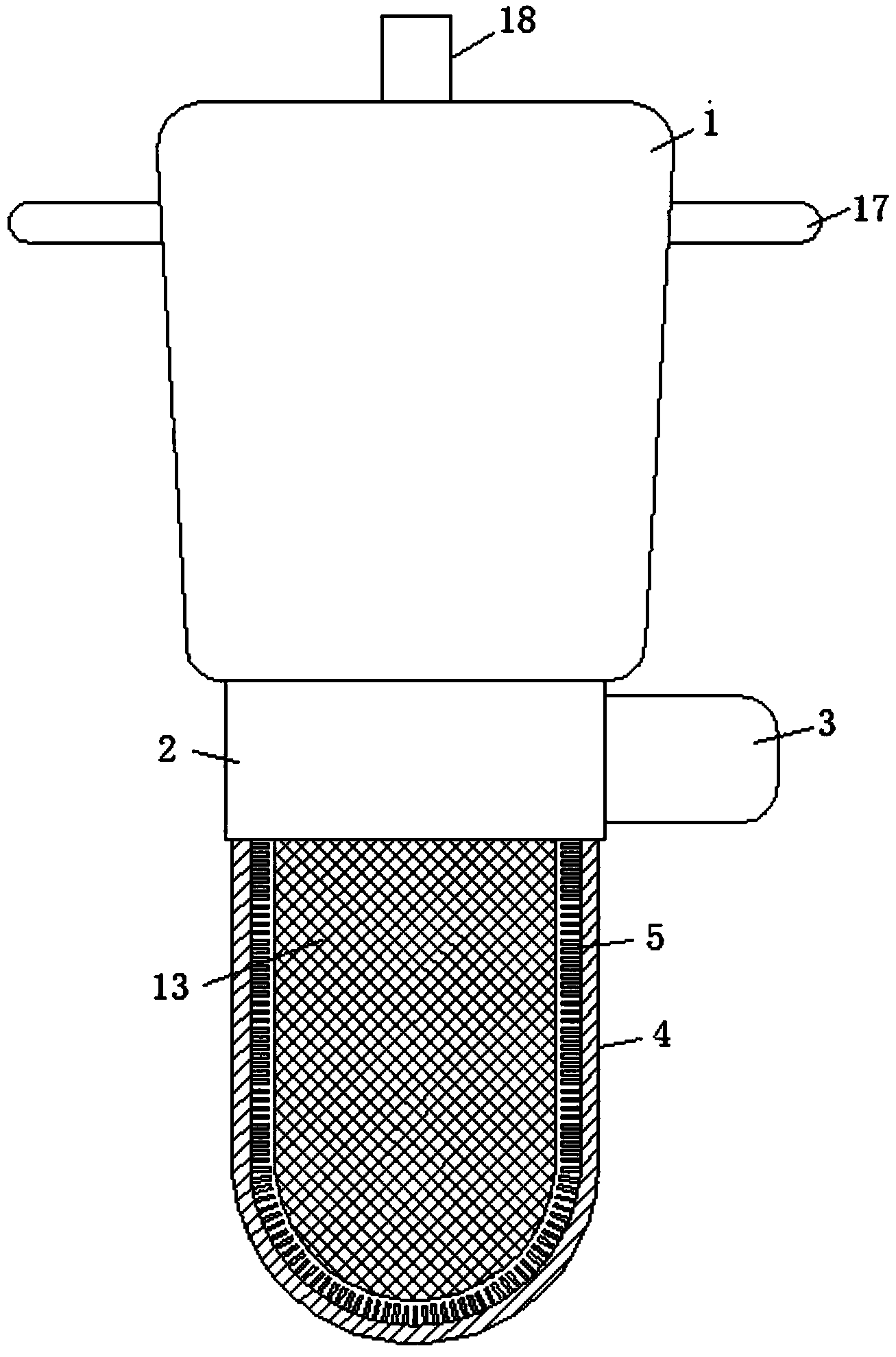

1.一种具有清洗过滤网功能的污水泵，包括污水泵本体(1)，其特征在于：所述污水泵本体(1)的底部固定连接有控制罩(2)，所述控制罩(2)的一侧固定安装有电机罩(3)，所述控制罩(2)的底部固定连接有U形条(4)，所述U形条(4)的内侧等距离固定连接有钢丝毛刷(5)，所述电机罩(3)的内部固定安装有电机(6)，所述电机(6)的输出端固定连接有转轴(7)，所述转轴(7)的一端延伸至所述控制罩(2)的内部，所述转轴(7)的左侧固定连接有主动锥齿轮(8)，所述控制罩(2)内腔的底部开设有转动槽(10)，所述转动槽(10)的内部设有转动圈(11)，所述转动圈(11)的顶部固定连接有从动锥齿圈(12)，所述主动锥齿轮(8)与所述从动锥齿圈(12)相啮合，所述转动圈(11)的底部固定连接有过滤网罩(13)，所述转动圈(11)的轮毂处等距离设有第一滚轮(14)，所述第一滚轮(14)的轮毂处与所述转动槽(10)的侧壁相接触，所述转动圈(11)的顶部等距离开设有轮槽(15)，所述轮槽(15)的内部活动连接有第二滚轮(16)，所述第二滚轮(16)的轮毂处均与所述转动槽(10)的顶部和底部相接触。
2.根据权利要求1所述的一种具有清洗过滤网功能的污水泵，其特征在于：所述污水泵本体(1)表面的顶部对称固定连接有便于搬动的提手(17)，所述污水泵本体(1)的顶部设有排出口(18)，所述污水泵本体(1)底部的中部设有吸入口(19)。
3.根据权利要求1所述的一种具有清洗过滤网功能的污水泵，其特征在于：所述钢丝毛刷(5)远离所述U形条(4)的一侧与所述过滤网罩(13)的表面相接触。
4.根据权利要求1所述的一种具有清洗过滤网功能的污水泵，其特征在于：所述第一滚轮(14)与所述转动圈(11)活动连接。
5.根据权利要求1所述的一种具有清洗过滤网功能的污水泵，其特征在于：所述转轴(7)通过密封圈(9)与所述控制罩(2)相连接，所述密封圈(9)与所述控制罩(2)固定连接。
说明书
一种具有清洗过滤网功能的污水泵
技术领域
本实用新型涉及污水泵技术领域，具体为一种具有清洗过滤网功能的污水泵。
背景技术
污水泵属于离心杂质泵的一种，具有多种形式：如潜水式和干式二种，最常用的潜水式为QW型潜水污水泵，最常见的干式污水泵如W型卧式污水泵和WL型立式污水泵二种;主要用于输送城市污水，但由于被输送的介质中含有泥沙等杂质，污水泵在使用时，杂物会被过滤网拦截，进而吸附在过滤网的表面，时间长久后，由于过滤网表面杂质所形成的隔层，使污水泵不能正常进行排水运行，导致污水泵空转，容易使电机烧毁，从而造成排污不畅，给城市生活和环保带来严重的影响;因此现需设计一种能够对过滤网进行清洗的污水泵。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种具有清洗过滤网功能的污水泵，解决了上述背景技术中所出现的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种具有清洗过滤网功能的污水泵，包括污水泵本体，所述污水泵本体的底部固定连接有控制罩，所述控制罩的一侧固定安装有电机罩，所述控制罩的底部固定连接有U形条，所述U形条的内侧等距离固定连接有钢丝毛刷，所述电机罩的内部固定安装有电机，所述电机的输出端固定连接有转轴，所述转轴的一端延伸至所述控制罩的内部，所述转轴的左侧固定连接有主动锥齿轮，所述控制罩内腔的底部开设有转动槽，所述转动槽的内部设有转动圈，所述转动圈的顶部固定连接有从动锥齿圈，所述主动锥齿轮与所述从动锥齿圈相啮合，所述转动圈的底部固定连接有过滤网罩，所述转动圈的轮毂处等距离设有第一滚轮，所述第一滚轮的轮毂处与所述转动槽的侧壁相接触，所述转动圈的顶部等距离开设有轮槽，所述轮槽的内部活动连接有第二滚轮，所述第二滚轮的轮毂处均与所述转动槽的顶部和底部相接触。
优选的，所述污水泵本体表面的顶部对称固定连接有便于搬动的提手，所述污水泵本体的顶部设有排出口，所述污水泵本体底部的中部设有吸入口。
优选的，所述钢丝毛刷远离所述U形条的一侧与所述过滤网罩的表面相接触。
优选的，所述第一滚轮与所述转动圈活动连接。
优选的，所述转轴通过密封圈与所述控制罩相连接，所述密封圈与所述控制罩固定连接。
(三)有益效果
本实用新型提供了一种具有清洗过滤网功能的污水泵。具备以下有益效果：通过设置U形条、钢丝毛刷、电机、转轴、主动锥齿轮、转动圈、从动锥齿圈和过滤网罩，使过滤网罩进行转动，从而使钢丝毛刷对滤网罩的表面进行刷洗，使吸附在过滤网罩表面的杂质脱落，从而保证污水泵本体能够持续有效的进行排污;通过启动电机，使转轴带动主动锥齿轮进行转动，主动锥齿轮带动从动锥齿圈进行转动，从而使转动圈带动过滤网罩进行转动，再通过钢丝毛刷对过滤网罩表面的杂质进行刷洗，避免过滤网罩长时间使用表面形成污垢层，从而使污水泵不能正常进行排水运行，导致污水泵空转，使电机烧毁，从而造成排污不畅，给城市生活和环保带来严重的影响;通过第一滚轮、轮槽和第二滚轮的设置，使转动圈在转动槽的内部转动时能够持续有效的进行;该具有清洗过滤网功能的污水泵，设计合理，清洗效果好，能够使污水泵持续有效的进行排水。
