申请日2018.01.23
公开(公告)日2018.05.15
IPC分类号C02F1/14
摘要
本发明公开了一种太阳能废水蒸发装置，包括蒸发容器、导热池、太阳能加热板和罩板，所述导热池固设于所述蒸发容器内，所述导热池和所述蒸发容器之间的空间内设有循环加热管路以对所述导热池加热，所述循环加热管路两端分别通过输入管和输出管与所述太阳能加热板连通，所述罩板设置于所述蒸发容器的上部并相对于水平面倾斜设置。本发明提供的太阳能废水蒸发装置，导热池和太阳能加热板的设置使得蒸发效率高、具有明显的经济效益和环境效益。
权利要求书

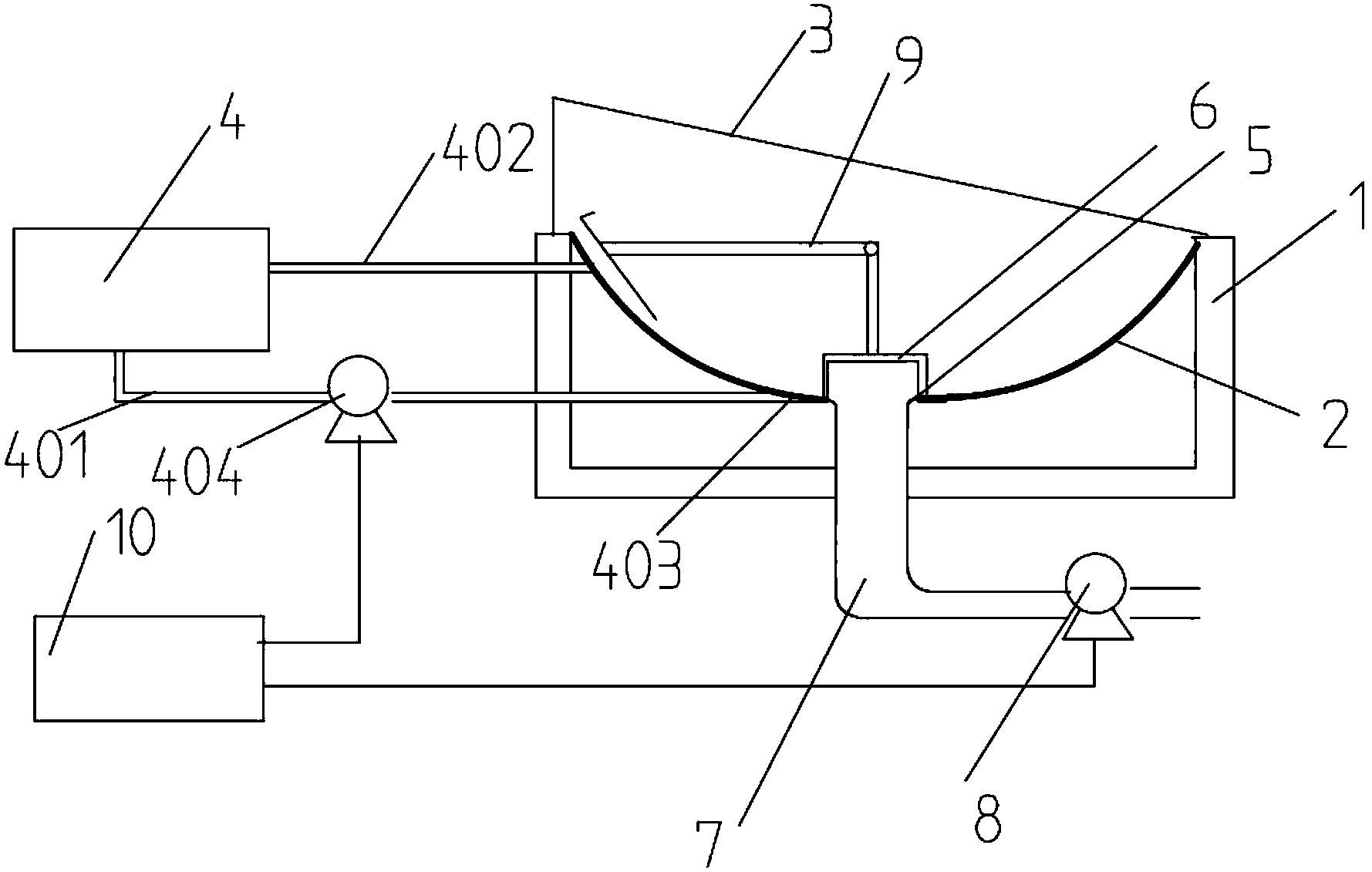

1.一种太阳能废水蒸发装置，其特征在于：包括蒸发容器(1)、导热池(2)、罩板(3)和太阳能加热板(4)，所述导热池(2)固设于所述蒸发容器(1)内，所述导热池(2)和所述蒸发容器(1)之间的空间内设有循环加热管路(403)以对所述导热池(2)加热，所述循环加热管路(403)两端分别通过输入管(401)和输出管(402)与所述太阳能加热板(4)连通，所述罩板(3)设置于所述蒸发容器(1)的上部并相对于水平面倾斜设置。
2.根据权利要求1所述的太阳能废水蒸发装置，其特征在于：所述循环加热管路(403)沿所述导热池(2)的外壁由下至上盘旋缠绕。
3.根据权利要求1所述的太阳能废水蒸发装置，其特征在于：所述导热池(2)底部设置有一排泥孔(5)和导泥管(7)，所述排泥孔(5)上部固定连接有一筒帽(6)，所述筒帽(6)侧壁开设有通孔，所述导泥管(7)的一端与所述排泥孔(5)下部连通，所述导泥管(7)的另一端穿过并伸出所述蒸发容器(1)的开孔，所述导热池(2)中的污泥从所述通孔流出并通过所述导泥管(7)排出，所述导泥管(7)上设置有阀门，用以打开和封闭所述导泥管(7)。
4.根据权利要求3所述的太阳能废水蒸发装置，其特征在于：还设置有污泥泵(8)，所述污泥泵(8)设置于所述蒸发容器(1)的外部并与所述导泥管(7)连通。
5.根据权利要求1所述的太阳能废水蒸发装置，其特征在于：所述输入管(401)用于将所述太阳能加热板(4)加热后的导热油输入至所述循环加热管路(403)中，所述输出管(402)用于将所述循环加热管路(403)中加热所述导热池(2)后冷却的导热油输出至所述太阳能加热板(4)进行加热。
6.根据权利要求1所述的太阳能废水蒸发装置，其特征在于：所述罩板(3)为玻璃罩板，所述罩板(3)相对于水平面的倾斜角度为3°-5°。
7.根据权利要求6所述的太阳能废水蒸发装置，其特征在于：所述罩板(3)的内壁沿着倾斜方向设置有第一导流槽(301)，所述罩板(3)的低端的内壁上设置有第二导流槽(302)，所述第二导流槽(302)垂直于所述第一导流槽(301)并与所述第一导流槽(301)连通。
8.根据权利要求1所述的太阳能废水蒸发装置，其特征在于：所述输入管(401)上设置有循环泵(404)。
9.根据权利要求4所述的太阳能废水蒸发装置，其特征在于：所述筒帽(6)的顶部连接有清洁装置(9)，所述清洁装置(9)包括固定杆、旋转臂、毛刷和电机，所述固定杆垂直固设于所述筒帽(6)的顶部，所述电机设置于所述固定杆的顶部，所述旋转臂的一端与所述电机的输出轴连接，所述旋转臂的另一端固定连接所述毛刷，所述旋转臂转动能够带动所述毛刷清除所述导热池(2)内壁的污泥。
10.根据权利要求9所述的太阳能废水蒸发装置，其特征在于：还设置有太阳能光伏板(10)，所述污泥泵(8)和所述循环泵(404)均与所述太阳能光伏板(10)连接。
说明书
一种太阳能废水蒸发装置
技术领域
本发明属于环境设备技术领域，具体涉及一种太阳能废水蒸发装置。
背景技术
我国新疆、甘肃、青海等西部地区，煤炭、石油等矿产资源丰富，但气候十分干燥，日照时间长，蒸发量大，干旱少雨，地表水以咸水为主，可供饮用的水资源匮乏。随着西部大开发战略的实施，西部地区经济在大力发展的同时，废水的产生量急剧增加，为了节约成本，目前广泛的做法是使用蒸发池，在自然状态下，依靠阳光照射浓缩废水体积，蒸发池就是一个简易的混凝土池，废水在自然状态下蒸发浓缩。
但是，应用蒸发池来实现废水的处理存在以下问题：(1)蒸发池占地面积大，增加了征地成本和建设成本;(2)自然状态下，废水蒸发量有限，废水从蒸发池中溢出事件时有发生，对地表水、地下水环境造成极大破坏。(3)自然蒸发状态下，水蒸气扩散到空气中，水分不能重复利用。
因此，亟待推出一种蒸发效率较高的废水蒸发装置。
发明内容
为解决以上技术问题，本发明提供一种太阳能废水蒸发装置，导热池和太阳能加热板的设置使得蒸发效率高、具有明显的经济效益和环境效益。
为实现上述目的，本发明提供了如下方案：
本发明提供一种太阳能废水蒸发装置，包括蒸发容器、导热池、罩板和太阳能加热板，所述导热池固设于所述蒸发容器内，所述导热池和所述蒸发容器之间的空间内设有循环加热管路以对所述导热池加热，所述循环加热管路两端分别通过输入管和输出管与所述太阳能加热板连通，所述罩板设置于所述蒸发容器的上部并相对于水平面倾斜设置。
可选的，所述循环加热管路沿所述导热池的外壁由下至上盘旋缠绕。
可选的，所述导热池底部设置有一排泥孔和导泥管，所述排泥孔上部固定连接有一筒帽，所述筒帽侧壁开设有通孔，所述导泥管的一端与所述排泥孔下部连通，所述导泥管的另一端穿过并伸出所述蒸发容器的开孔，所述导热池中的污泥从所述通孔流出并通过所述导泥管排出，所述导泥管上设置有阀门，用以打开和封闭所述导泥管。
可选的，还设置有污泥泵，所述污泥泵设置于所述蒸发容器的外部并与所述导泥管连通。
可选的，所述输入管用于将所述太阳能加热加热后的导热油输入至所述循环加热管路中，所述输出管用于将所述循环加热管路中加热所述导热池后冷却的导热油输出至所述太阳能加热板进行加热。
可选的，所述罩板为玻璃罩板，所述罩板相对于水平面的倾斜角度为3°-5°。
可选的，所述罩板的内壁沿着倾斜方向设置有第一导流槽，所述罩板的低端的内壁上设置有第二导流槽，所述第二导流槽垂直于所述第一导流槽并与所述第一导流槽连通。
可选的，所述输入管上设置有循环泵。
可选的，所述筒帽的顶部连接有清洁装置，所述清洁装置包括固定杆、旋转臂、毛刷和电机，所述固定杆垂直固设于所述筒帽的顶部，所述电机设置于所述固定杆的顶部，所述旋转臂的一端与所述电机的输出轴连接，所述旋转臂的另一端固定连接所述毛刷，所述旋转臂转动能够带动所述毛刷清除所述导热池内壁的污泥。
可选的，还设置有太阳能光伏板，所述污泥泵和所述循环泵均与所述太阳能光伏板连接。
本发明相对于现有技术取得了以下技术效果：
1、本发明提供的太阳能废水蒸发装置，导热池和太阳能加热板的设置使得蒸发效率高，罩板具有保温功能，进一步提高了蒸发效率，具有明显的经济效益和环境效益，具有较高的实用价值。
2、本发明提供的太阳能废水蒸发装置，罩板上设有导流槽，实现了蒸馏水的回收，具有明显的经济效益和环境效益，在水资源紧缺的西北地区尤为珍贵。
3、本发明提供的太阳能废水蒸发装置的输入管和输出管引入了热油介质，大大提高了导热效率。
4、本发明提供的太阳能废水蒸发装置中清洁装置的引入，可以自动去除导热池内壁的污泥，还可以对导热池中的废水进行搅拌，大大提高了导热效率。
