申请日2018.09.13
公开(公告)日2019.01.18
IPC分类号C02F9/04; C02F103/10
摘要

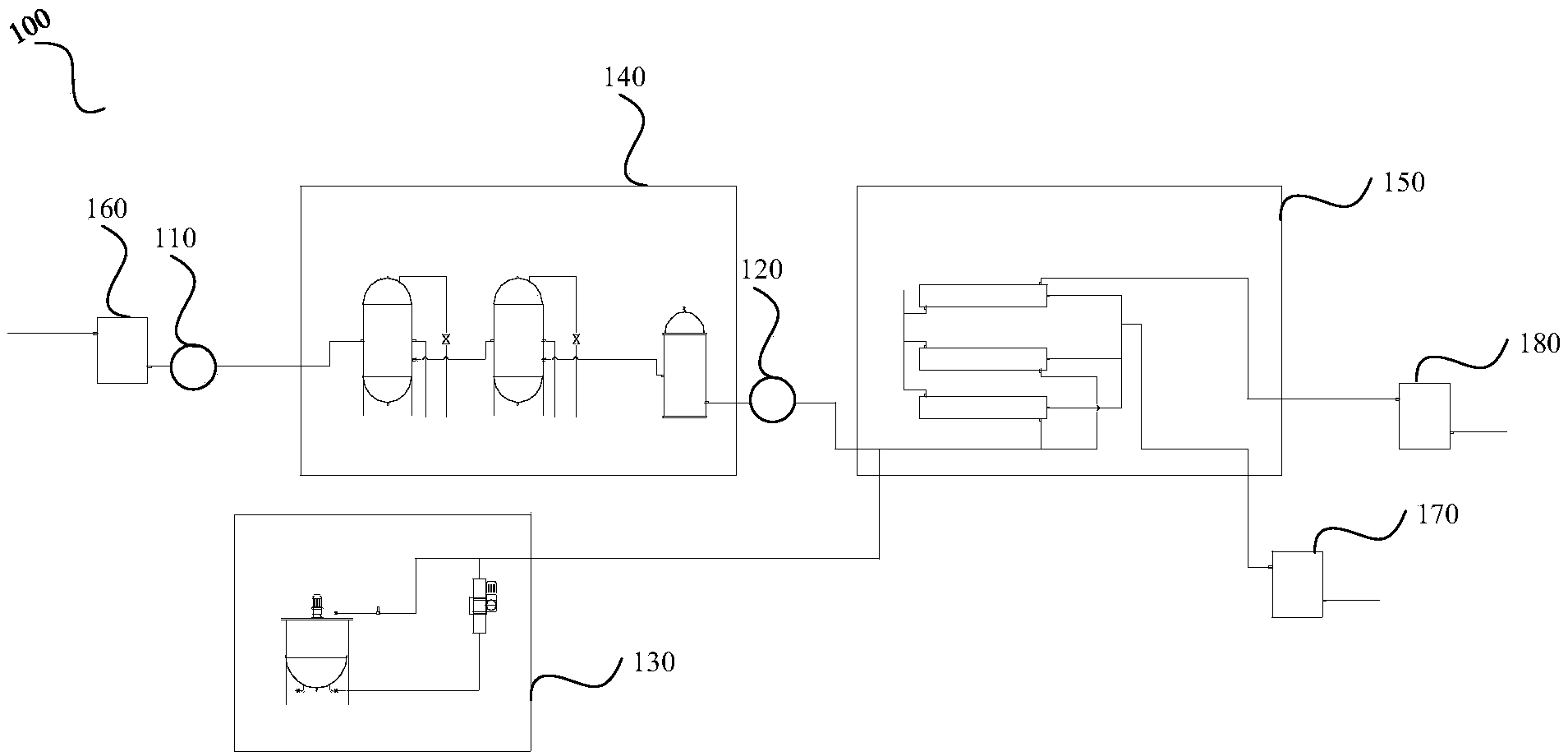

本发明提供一种矿山设备用水处理系统，包括：抽水设备、增压设备、加药设备、第一过滤设备、第二过滤设备、第一蓄水箱、第二蓄水箱和第三蓄水箱;所述抽水设备分别与所述第一蓄水箱的出水口与所述第一过滤设备的进水口连接;所述第一过滤设备的出水口与所述增压设备的进水口连接;所述第二过滤设备的入水口与所述增压设备的出水口连接，所述第二过滤设备的两个出水口分别与所述第二蓄水箱和所述第三蓄水箱连接;所述加药设备与所述第二过滤设备的用于接收去垢液体的加药口连接。本发明提供的矿山设备用水处理系统，软化了水质并减少了水中的腐蚀性离子。
权利要求书
1.一种矿山设备用水处理系统，其特征在于，包括：抽水设备、增压设备、加药设备、第一过滤设备、第二过滤设备、第一蓄水箱、第二蓄水箱和第三蓄水箱;
所述抽水设备分别与所述第一蓄水箱的出水口与所述第一过滤设备的进水口连接，所述抽水设备用于将所述第一蓄水箱中待处理的水输送给所述第一过滤设备;
所述第一过滤设备的出水口与所述增压设备的进水口连接，所述第一过滤设备用于过滤所述抽水设备输送的水，并将过滤后的水输送给所述增压设备;
所述第二过滤设备的入水口与所述增压设备的出水口连接，所述第二过滤设备的两个出水口分别与所述第二蓄水箱和所述第三蓄水箱连接，所述增压设备用于对所述第一过滤设备输送的水进行增压，并输送至所述第二过滤设备，所述第二过滤设备用于对所述增压设备输送的水进行反渗透过滤，并将所述反渗透过滤分离出的净水输送给所述第二蓄水箱，将反渗透过滤分离出的废水输送给所述第三蓄水箱;
所述加药设备与所述第二过滤设备的用于接收去垢液体的加药口连接。
2.根据权利要求1所述的系统，其特征在于，所述第一过滤设备，具体包括：石英过滤组件、活性炭过滤组件和离子过滤组件;
所述石英过滤组件的进水 口与所述抽水设备连接，所述石英过滤组件用于过滤所述待处理的水中的固体杂质和胶体杂质;
所述活性炭过滤组件的进水口与所述石英过滤组件的出水口连接，所述活性炭过滤组件用于过滤所述石英过滤组件输出的水中的有色离子;
所述离子过滤组件的进水口和所述活性炭过滤组件的出水口连接，所述离子过滤组件的出水口与所述增压设备的进水口连接，所述离子过滤组件用于过滤所述活性炭过滤组件输出的水中的金属离子和氯离子。
3.根据权利要求2所述的系统，其特征在于，还包括：第一检测设备、第二检测设备、第三检测设备和第四检测设备;
所述第一检测设备安装在所述石英过滤组件的入水口上，以检测所述抽水设备和所述石英过滤组件之间的压力;
所述第二检测传感组件安装在所述石英过滤组件的出水口上，以检测所述石英过滤组件和所述活性炭过滤组件之间的压力;
所述第三检测设备安装在所述活性炭过滤组件的出水口上，以检测所述活性炭过滤组件和所述离子过滤组件之间的压力;
所述第四检测设备安装在所述离子过滤组件的出水口上，以检测所述离子过滤组件和所述增压设备之间的压力。
4.根据权利要求3所述的系统，其特征在于，还包括：第五检测设备和第六检测设备;
所述第五检测设备安装在所述第二过滤设备的第一出水口上，以检测所述第二过滤设备和所述第二蓄水箱之间的压力;
所述第六检测设备安装在所述第二过滤设备的第二出水口上，以检测所述第二过滤设备和所述第三蓄水箱之间的压力。
5.根据权利要求4所述的系统，其特征在于，还包括：控制设备、第一可控阀门、第二可控阀门;
所述控制设备分别与所述第一检测设备、第二检测设备、第三检测设备、第四检测设备、第五检测设备和第六检测设备连接;
所述第一可控阀门安装在所述抽水设备和所述第一过滤设备的进水口之间的管道上，所述第二可控阀门安装在所述加药设备和所述第二过滤设备的加药口之间的管道上;
所述控制设备，用于根据所述第一检测设备、第二检测设备、第三检测设备和第四检测设备检测到的压力数据，通过所述第一可控阀门，控制所述抽水设备和所述第一过滤设备之间管道的流量;
所述控制设备，还用于根据所述第五检测设备和第六检测设备检测到的压力数据，通过所述第二可控阀门，控制所述加药设备和所述第二过滤设备之间管道的流量;
所述控制设备通过所述第二可控阀门控制加药设备和所述第二过滤设备的加药口之间的通断。
6.根据权利要求1所述的系统，其特征在于，还包括：安装在所述第二蓄水箱中的第一报警设备和安装在第三蓄水箱中的第二报警设备;
所述第一报警设备用于当所述第二蓄水箱中的净水超过预设的第一警戒液位时，发出第一报警信号;
所述第二报警设备用于当所述第三蓄水箱中的废水超过预设的第二警戒液位时，发出第二报警信号。
7.根据权利要求1所述的系统，其特征在于，还包括：第一计量设备和第二计量设备;
所述第一计量设备安装在所述第二过滤设备的第一出水口上，以计量所述反渗透过滤分离出的净水的出水量;
所述第二计量设备安装在所述第二过滤设备的第二出水口上，以计量所述反渗透过滤分离出的废水的出水量。
8.根据权利要求1所述的系统，其特征在于，还包括：安装于向所述第一蓄水箱注水的管道上的截止阀;
所述截止阀用于接通或断开向所述第一蓄水箱注水的管道。
9.根据权利要求1所述的系统，其特征在于，还包括：
安装于向所述第一蓄水箱注水的管道上的管道过滤装置，以过滤未处理水中的固体杂质。
10.根据权利要求1所述的系统，其特征在于，还包括：安装在所述第二蓄水箱的冷却设备;
所述冷却设备用于对所述第二蓄水箱中的净水进行冷却。
说明书
矿山设备用水处理系统
技术领域
本发明涉及采矿领域，尤其涉及一种矿山设备用水处理系统。
背景技术
矿山采矿往往需要用到一些大型设备，而这些设备的正常运行通常需要用水，由于矿山大多地处偏僻，无法远距离调水，往往需要对矿山附近的水进行处理再提供给大型设备。
现有的矿山设备用水系统往往只是对水进行简单地过滤，去除水中的固体杂质，不会对水质进行进一步处理。
然而，由于矿山附近的水质往往腐蚀性过大，现有的矿山设备用水系统未对水进行特殊处理，往往造成处理后的水的腐蚀性仍然过大。
发明内容
本发明提供一种矿山设备用水处理系统，以解决矿山设备用水腐蚀性过大的问题。
本发明提供一种矿山设备用水处理系统，包括：抽水设备、增压设备、加药设备、第一过滤设备、第二过滤设备、第一蓄水箱、第二蓄水箱和第三蓄水箱;
所述抽水设备分别与所述第一蓄水箱的出水口与所述第一过滤设备的进水口连接，所述抽水设备用于将所述第一蓄水箱中待处理的水输送给所述第一过滤设备;
所述第一过滤设备的出水口与所述增压设备的进水口连接，所述第一过滤设备用于过滤所述抽水设备输送的水，并将过滤后的水输送给所述增压设备;
所述第二过滤设备的入水口与所述增压设备的出水口连接，所述第二过滤设备的两个出水口分别与所述第二蓄水箱和所述第三蓄水箱连接，所述增压设备用于对所述第一过滤设备输送的水进行增压，并输送至所述第二过滤设备，所述第二过滤设备用于对所述增压设备输送的水进行反渗透过滤，并将所述反渗透过滤分离出的净水输送给所述第二蓄水箱，将反渗透过滤分离出的废水输送给所述第三蓄水箱;
所述加药设备与所述第二过滤设备的用于接收去垢液体的加药口连接。
可选的，所述第一过滤设备，具体包括：石英过滤组件、活性炭过滤组件和离子过滤组件;
所述石英过滤组件的进水口与所述抽水设备连接，所述石英过滤组件用于过滤所述待处理的水中的固体杂质和胶体杂质;
所述活性炭过滤组件的进水口与所述石英过滤组件的出水口连接，所述活性炭过滤组件用于过滤所述石英过滤组件输出的水中的有色离子;
所述离子过滤组件的进水口和所述活性炭过滤组件的出水口连接，所述离子过滤组件的出水口与所述增压设备的进水口连接，所述离子过滤组件用于过滤所述活性炭过滤组件输出的水中的金属离子和氯离子。
可选的，还包括：第一检测设备、第二检测设备、第三检测设备和第四检测设备;
所述第一检测设备安装在所述石英过滤组件的入水口上，以检测所述抽水设备和所述石英过滤组件之间的压力;
所述第二检测传感组件安装在所述石英过滤组件的出水口上，以检测所述石英过滤组件和所述活性炭过滤组件之间的压力;
所述第三检测设备安装在所述活性炭过滤组件的出水口上，以检测所述活性炭过滤组件和所述离子过滤组件之间的压力;
所述第四检测设备安装在所述离子过滤组件的出水口上，以检测所述离子过滤组件和所述增压设备之间的压力。
可选的，还包括：第五检测设备和第六检测设备;
所述第五检测设备安装在所述第二过滤设备的第一出水口上，以检测所述第二过滤设备和所述第二蓄水箱之间的压力;
所述第六检测设备安装在所述第二过滤设备的第二出水口上，以检测所述第二过滤设备和所述第三蓄水箱之间的压力。
可选的，还包括：控制设备、第一可控阀门、第二可控阀门;
所述控制设备分别与所述第一检测设备、第二检测设备、第三检测设备、第四检测设备、第五检测设备和第六检测设备连接;
所述第一可控阀门安装在所述抽水设备和所述第一过滤设备的进水口之间的管道上，所述第二可控阀门安装在所述加药设备和所述第二过滤设备的加药口之间的管道上;
所述控制设备，用于根据所述第一检测设备、第二检测设备、第三检测设备和第四检测设备检测到的压力数据，通过所述第一可控阀门，控制所述抽水设备和所述第一过滤设备之间管道的流量;
所述控制设备，还用于根据所述第五检测设备和第六检测设备检测到的压力数据，通过所述第二可控阀门，控制所述加药设备和所述第二过滤设备之间管道的流量;
所述控制设备通过所述第二可控阀门控制加药设备和所述第二过滤设备的加药口之间的通断。
可选的，还包括：安装在所述第二蓄水箱中的第一报警设备和安装在第三蓄水箱中的第二报警设备;
所述第一报警设备用于当所述第二蓄水箱中的净水超过预设的第一警戒液位时，发出第一报警信号;
所述第二报警设备用于当所述第三蓄水箱中的废水超过预设的第二警戒液位时，发出第二报警信号。
可选的，还包括：第一计量设备和第二计量设备;
所述第一计量设备安装在所述第二过滤设备的第一出水口上，以计量所述反渗透过滤分离出的净水的出水量;
所述第二计量设备安装在所述第二过滤设备的第二出水口上，以计量所述反渗透过滤分离出的废水的出水量。
可选的，还包括：安装于向所述第一蓄水箱注水的管道上的截止阀;
所述截止阀用于接通或断开向所述第一蓄水箱注水的管道。
可选的，还包括：
安装于向所述第一蓄水箱注水的管道上的管道过滤装置，以过滤未处理水中的固体杂质。
可选的，还包括：安装在所述第二蓄水箱的冷却设备;
所述冷却设备用于对所述第二蓄水箱中的净水进行冷却。
本发明提供的矿山设备用水处理系统，通过第二过滤设备进行反渗透过滤，去除了水中的腐蚀性离子，可以降低水的腐蚀性，提高用水设备的使用寿命。
