申请日2018.09.07
公开(公告)日2018.12.21
IPC分类号G21F9/06; G21F9/30
摘要
本发明公开了一种放射性工业废水过滤净化装置，所述污泥浓缩槽的外侧设有与加热丝电性连接的电源开关，所述污泥沉淀槽的内侧底部设有输送槽，所述输送槽的左侧通过排污管与污泥浓缩槽相连通，所述排污管的一侧设有闸阀，所述污泥沉淀槽的顶部设有进水口，所述污泥沉淀槽的顶部一侧设有支撑架，所述支撑架的外侧焊接有导向筒;该装置通过污泥沉淀槽对工业废水进行絮凝沉降，并通过过滤网过滤水中杂质，然后由反渗透膜进行过滤出纯净的水，使得反渗透膜的过滤负担减小，并通过污泥浓缩槽对污泥进行浓缩，方便污泥的运输和封存;该装置通过第二水泵注水对过滤网和反渗透膜进行反清洗，提高了过滤网和反渗透膜的使用寿命。
权利要求书

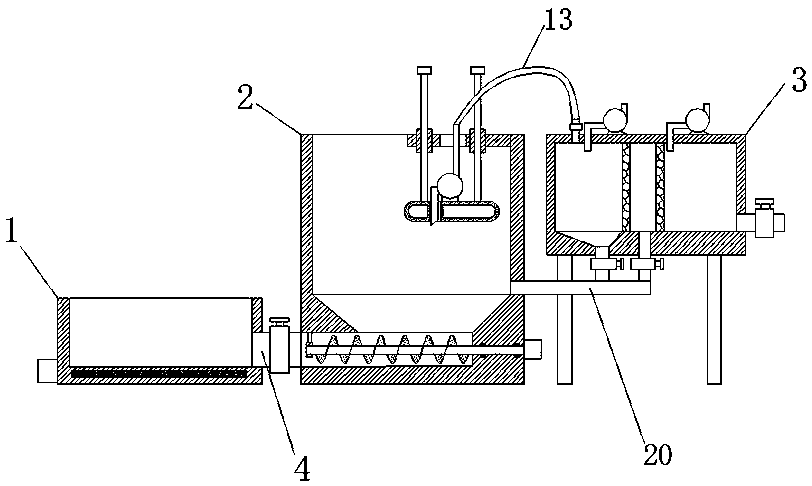

1.一种放射性工业废水过滤净化装置，包括污泥浓缩槽(1)和污泥沉淀槽(2)，其特征在于：所述污泥浓缩槽(1)的底部设有加热丝(5)，所述污泥浓缩槽(1)的外侧设有与加热丝(5)电性连接的电源开关(6)，所述污泥沉淀槽(2)的内侧底部设有输送槽(16)，所述输送槽(16)的左侧通过排污管(4)与污泥浓缩槽(1)相连通，所述排污管(4)的一侧设有闸阀(30)，所述污泥沉淀槽(2)的顶部设有进水口(14)，所述污泥沉淀槽(2)的顶部一侧设有支撑架(7)，所述支撑架(7)的外侧焊接有导向筒(8)，所述导向筒(8)的内腔贯穿有导向杆(9)，所述导向杆(9)的底部插入污泥沉淀槽(2)内并连接于气囊(10)的顶部，所述气囊(10)的顶部固定有第一水泵(11)，所述第一水泵(11)的进水端连通有贯穿气囊(10)的吸水管(12)，所述第一水泵(11)的出水端通过出水管(13)连通于罐体(3)的左侧顶部，所述罐体(3)的内侧从左至右依次设有过滤网(25)和反渗透膜(26)，所述罐体(3)的左侧顶部设有加压泵(21)，所述加压泵(21)的出气端通过第一管道(22)连通于罐体(3)的左侧顶部，所述罐体(3)的顶部右侧设有第二水泵(23)，所述第二水泵(23)的出水端通过第二管道(24)连通于罐体(3)的顶部右侧，所述罐体(3)的右侧底部设有排水管(27)。
2.根据权利要求1所述的一种放射性工业废水过滤净化装置，其特征在于：所述污泥沉淀槽(2)的右侧设有电机(17)，所述电机(17)的输出轴连接有插入输送槽(16)内的转轴(18)，所述转轴(18)的外侧设有螺旋叶(19)。
3.根据权利要求1所述的一种放射性工业废水过滤净化装置，其特征在于：所述导向杆(9)的数量不少于四个，且导向杆(9)的顶部设有限位块(15)。
4.根据权利要求1所述的一种放射性工业废水过滤净化装置，其特征在于：所述出水管(13)的一侧设有止回阀(31)。
5.根据权利要求1所述的一种放射性工业废水 过滤净化装置，其特征在于：所述罐体(3)的左侧底部连通有第一排料管(28)，所述罐体(3)的底部设有与过滤网(25)和反渗透膜(26)之间形成的夹层空间相连通的第二排料管(29)，所述第一排料管(28)和第二排料管(29)均与回流管(20)相连通，所述回流管(20)的一侧与污泥沉淀槽(2)相连通。
6.根据权利要求5所述的一种放射性工业废水过滤净化装置，其特征在于：所述第一排料管(28)、第二排料管(29)和排水管(27)的管口处均设有阀门(32)。
说明书
一种放射性工业废水过滤净化装置
技术领域
本发明涉及废水处理技术领域，具体为一种放射性工业废水过滤净化装置。
背景技术
随着放射性核素在军事、能源、工业、农业、医学等领域的广泛应用，其开采、冶炼、加工和应用，均会产生一定的放射性废水并排放到水环境，这些废水对生态环境和人类健康造成严重的危害，而且影响深远。国内外通常将极低水平的放射性废水排入水域，通过稀释扩散使其无害化，对于低、中、高水平的放射性废水的处理一般是将废水浓缩产物固化后与人类的生活环境长期隔离，任其自然衰变。放射性废水处理希望获得尽可能高的去污因数。
现有的废水处理装置多采用膜渗透进行过滤处理，虽然处理效果较佳，但反渗透膜在使用一段时间后容易因水中杂质堵塞而影响过滤效果，和降低膜的使用寿命，为此，提出一种放射性工业废水过滤净化装置。
发明内容
本发明的目的在于提供一种放射性工业废水过滤净化装置，以解决上述背景技术中提出的现有的废水处理装置多采用膜渗透进行过滤处理，虽然处理效果较佳，但反渗透膜在使用一段时间后容易因水中杂质堵塞而影响过滤效果，和降低膜的使用寿命的问题。
为实现上述目的，本发明提供如下技术方案：一种放射性工业废水过滤净化装置，包括污泥浓缩槽和污泥沉淀槽，所述污泥浓缩槽的底部设有加热丝，所述污泥浓缩槽的外侧设有与加热丝电性连接的电源开关，所述污泥沉淀槽的内侧底部设有输送槽，所述输送槽的左侧通过排污管与污泥浓缩槽相连通，所述排污管的一侧设有闸阀，所述污泥沉淀槽的顶部设有进水口，所述污泥沉淀槽的顶部一侧设有支撑架，所述支撑架的外侧焊接有导向筒，所述导向筒的内腔贯穿有导向杆，所述导向杆的底部插入污泥沉淀槽内并连接于气囊的顶部，所述气囊的顶部固定有第一水泵，所述第一水泵的进水端连通有贯穿气囊的吸水管，所述第一水泵的出水端通过出水管连通于罐体的左侧顶部，所述罐体的内侧从左至右依次设有过滤网和反渗透膜，所述罐体的左侧顶部设有加压泵，所述加压泵的出气端通过第一管道连通于罐体的左侧顶部，所述罐体的顶部右侧设有第二水泵，所述第二水泵的出水端通过第二管道连通于罐体的顶部右侧，所述罐体的右侧底部设有排水管。
优选的，所述污泥沉淀槽的右侧设有电机，所述电机的输出轴连接有插入输送槽内的转轴，所述转轴的外侧设有螺旋叶。
优选的，所述导向杆的数量不少于四个，且导向杆的顶部设有限位块。
优选的，所述出水管的一侧设有止回阀。
优选的，所述罐体的左侧底部连通有第一排料管，所述罐体的底部设有与过滤网和反渗透膜之间形成的夹层空间相连通的第二排料管，所述第一排料管和第二排料管均与回流管相连通，所述回流管的一侧与污泥沉淀槽相连通。
优选的，所述第一排料管、第二排料管和排水管的管口处均设有阀门。
与现有技术相比，本发明的有益效果是：
1、该装置通过污泥沉淀槽对工业废水进行絮凝沉降，并通过过滤网过滤水中杂质，然后由反渗透膜进行过滤出纯净的水，使得反渗透膜的过滤负担减小，并通过污泥浓缩槽对污泥进行浓缩，方便污泥的运输和封存;
2、该装置通过第二水泵注水对过滤网和反渗透膜进行反清洗，提高了过滤网和反渗透膜的使用寿命。
