申请日2018.08.06
公开(公告)日2018.12.04
IPC分类号C02F11/00; C02F11/14; C02F11/12; C02F11/10
摘要
本发明提供了一种污泥干化焚烧装置，涉及污泥处理领域。本发明的污泥干化焚烧装置，用于处理流态或半流态污泥，包括破乳单元、三相分离单元、烘干单元和热解单元。破乳单元用于对污泥进行多次破乳分离，将渣油从污泥中分离。三相分离单元设置于破乳单元的下游，用于除去污泥中的部分水。烘干单元设置于三相分离器的下游，用于将脱水的污泥进行烘干，用于除去污泥中的部分水。热解单元设置于烘干单元的下游，用于将油泥中的矿物油重质组分热解，同时将油泥中的液态水和液态轻烃气化成水蒸气和轻烃气态。采用上述装置，可以有效地提高油泥的处理效率，提高处理效果。
权利要求书
1.一种污泥干化焚烧装置，其特征在于，用于处理流态或半流态污泥，包括：
破乳单元，用于对所述污泥进行多次破乳分离，将渣油从所述污泥中分离;
三相分离单元，设置于所述破乳单元的下游，用于除去所述污泥中的部分水;
烘干单元，设置于所述三相分离器的下游，用于将脱水的污泥进行烘干，用于除去所述污泥中的部分水;
热解单元，设置于所述烘干单元的下游，用于将油泥中的矿物油重质组分热解，同时将所述油泥中的液态水和液态轻烃气化成水蒸气和轻烃气态。
2.根据权利要求1所述的污泥干化焚烧装置，其特征在于，经过所述三相分离单元处理后的污泥的含水率低于70%，含油率低于5%。
3.根据权利要求1所述的污泥干化焚烧装置，其特征在于，经过所述烘干单元处理后的污泥的含水率低于40%。
4.根据权利要求1所述的污泥干化焚烧装置，其特征在于，所述破乳单元配置成所述污泥与破乳剂在离心力、微波、超声波或电磁场的作用下发生物化反应。
5.根据权利要求1所述的污泥干化焚烧装置，其特征在于，包括：
冷凝单元，与所述热解单元相连，用于回收热解单元中产生的水蒸气和轻烃气态;
尾渣处理单元，与所述热解单元相连，用于处理所述热解单元产生的尾渣;
废气处理单元，与所述热解单元相连，用于对所述热解单元产生的废气进行脱硫脱硝，以使其达到排放标准;
油水分离器，与所述冷凝单元相连，用于将液态轻烃和液态水进行油水分离。
6.根据权利要求1所述的污泥干化焚烧装置，其特征在于，包括：在处理流态-半流态污泥时，还包括加热单元，用于将所述流态-半流态污泥分成流态污泥和半流态污泥。
7.根据权利要求1所述的污泥干化焚烧装置，其特征在于，还包括水处理单元，所述水处理单元采用膜过滤的方法，去除水中的油和颗粒悬浮物。
8.根据权利要求1所述的污泥干化焚烧装置，其特征在于，还包括换热单元，所述换热单元将尾渣的热量传递给进料，在降低尾渣温度的同时提高所述进料的温度。
9.根据权利要求1所述的污泥干化焚烧装置，其特征在于，还包括储油池，用于储存液态油。
说明书
一种污泥干化焚烧装置
技术领域
本发明涉及污泥处理领域，特别是涉及一种污泥干化焚烧装置。
背景技术
油泥来源有很多种，如石化厂、采油厂等，这些企业送到油泥危废处理中心的油泥都是经过破乳、三相分离等传统处理后，含油率低于20%无法处理的油泥。根据油泥的含水率，将含水率低于40%的油泥，称为固态油泥，主要来源为落地泥，将含水率高于40%的油泥，称为流态或半流态油泥，主要来源为清罐泥。
如何有效将油泥中的油去除已经成为急需解决的问题。
发明内容
本发明的一个目的是要提供一种污泥干化焚烧装置，以解决现有技术中油泥处理效果差的问题。
特别地，本发明提供了一种污泥干化焚烧装置，用于处理流态或半流态污泥，包括：
破乳单元，用于对所述污泥进行多次破乳分离，将渣油从所述污泥中分离;
三相分离单元，设置于所述破乳单元的下游，用于除去所述污泥中的部分水;
烘干单元，设置于所述三相分离器的下游，用于将脱水的污泥进行烘干，用于除去所述污泥中的部分水;
热解单元，设置于所述烘干单元的下游，用于将油泥中的矿物油重质组分热解，同时将所述油泥中的液态水和液态轻烃气化成水蒸气和轻烃气态。
可选地，经过所述三相分离单元处理后的污泥的含水率低于70%，含油率低于5%。
可选地，经过所述烘干单元处理后的污泥的含水率低于40%。
可选地，所述破乳单元配置成所述污泥与破乳剂在离心力、微波、超声波或电磁场的作用下发生物化反应。
可选地，冷凝单元，与所述热解单元相连，用于回收热解单元中产生的水蒸气和轻烃气态;
尾渣处理单元，与所述热解单元相连，用于处理所述热解单元产生的尾渣;
废气处理单元，与所述热解单元相连，用于对所述热解单元产生的废气进行脱硫脱硝，以使其达到排放标准;
油水分离器，与所述冷凝单元相连，用于将液态轻烃和液态水进行油水分离。
可选地，在处理流态-半流态污泥时，还包括加热单元，用于将所述流态-半流态污泥分成流态污泥和半流态污泥。
可选地，还包括水处理单元，所述水处理单元采用膜过滤的方法，去除水中的油和颗粒悬浮物。
可选地，还包括换热单元，所述换热单元将尾渣的热量传递给进料，在降低尾渣温度的同时提高所述进料的温度。
可选地，还包括储油池，用于储存液态油。
本发明的污泥干化焚烧装置，用于处理流态或半流态污泥，包括破乳单元、三相分离单元、烘干单元和热解单元。破乳单元用于对污泥进行多次破乳分离，将渣油从污泥中分离。三相分离单元设置于破乳单元的下游，用于除去污泥中的部分水。烘干单元设置于三相分离器的下游，用于将脱水的污泥进行烘干，用于除去污泥中的部分水。热解单元设置于烘干单元的下游，用于将油泥中的矿物油重质组分热解，同时将油泥中的液态水和液态轻烃气化成水蒸气和轻烃气态。采用上述装置，可以有效地提高油泥的处理效率，提高处理效果。

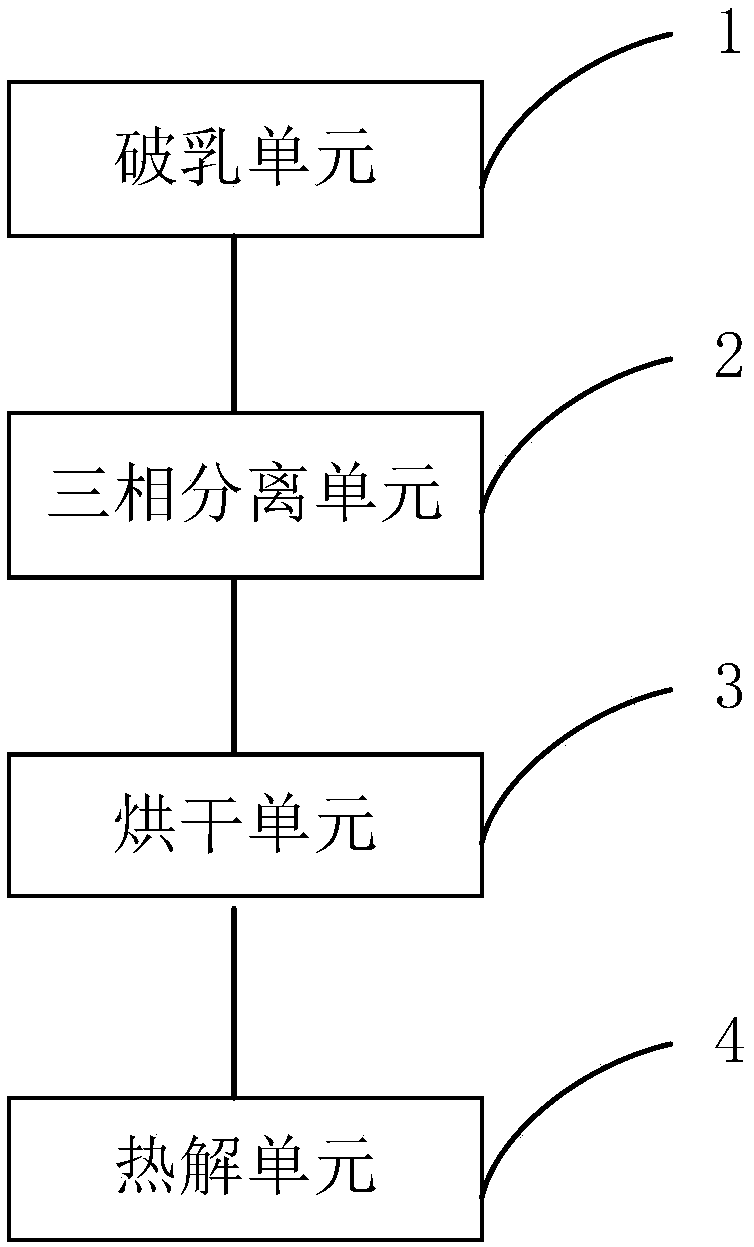

根据下文结合附图对本发明具体实施例的详细描述，本领域技术人员将会更加明了本发明的上述以及其他目的、优点和特征。
