申请日2017.08.25
公开(公告)日2018.04.06
IPC分类号C02F1/52; B01F9/12; C02F103/16
摘要
本实用新型涉及一种搅拌混凝设备，尤其涉及一种电镀废水高效搅拌混凝设备。本实用新型要解决的技术问题是提供一种混凝完全的电镀废水高效搅拌混凝设备。为了解决上述技术问题，本实用新型提供了这样一种电镀废水高效搅拌混凝设备，包括有底座、旋转装置、混料箱、混合装置、搅拌装置、出料管等;底座顶部中间和左侧设置有旋转装置，旋转装置顶部设置有混料箱，混料箱左壁上部设置有进料管，混料箱右壁上部设置有混合装置，混料箱顶部设置有搅拌装置，搅拌装置下部延伸至混料箱内。本实用新型达到了混凝完全的效果，本实用新型通过旋转装置带动混料箱逆时针旋转，通过混合装置将混凝剂搅拌均匀，使其发挥最大的作用。
权利要求书

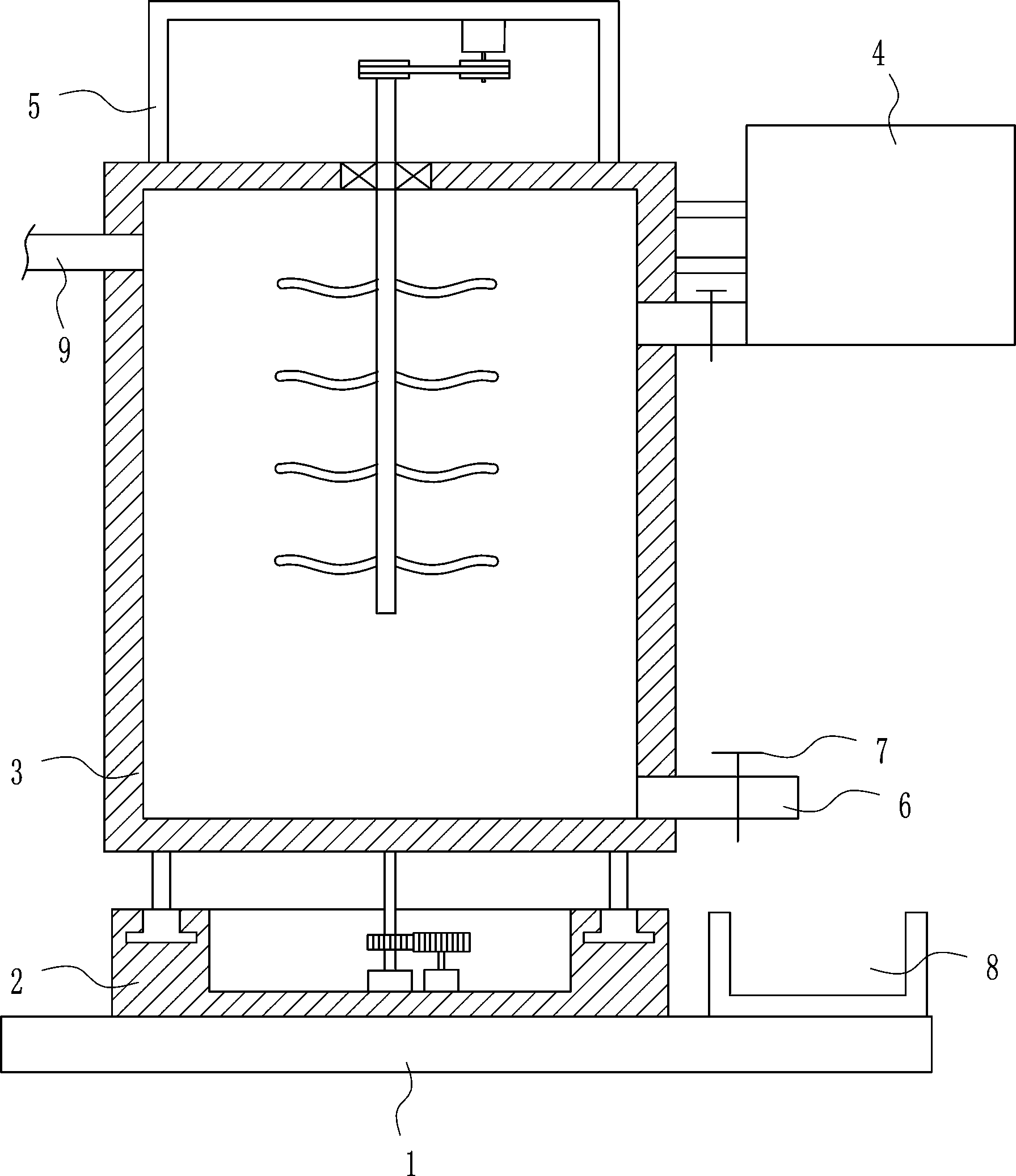

1.一种电镀废水高效搅拌混凝设备，其特征在于，包括有底座(1)、旋转装置(2)、混料箱(3)、混合装置(4)、搅拌装置(5)、出料管(6)、第二阀门(7)、收集框(8)和进料管(9)，底座(1)顶部中间和左侧设置有旋转装置(2)，旋转装置(2)顶部设置有混料箱(3)，混料箱(3)左壁上部设置有进料管(9)，混料箱(3)右壁上部设置有混合装置(4)，混料箱(3)顶部设置有搅拌装置(5)，搅拌装置(5)下部延伸至混料箱(3)内，混料箱(3)右壁下部设置有出料管(6)，出料管(6)上设置有第二阀门(7)，底座(1)顶部右侧设置有收集框(8)，收集框(8)在出料管(6)下方。
2.根据权利要求1所述的一种电镀废水高效搅拌混凝设备，其特征在于，旋转装置(2)包括有环形滑轨(21)、滑块(22)、支杆(23)、第一轴承座(24)、第一转轴(25)、第一齿轮(26)、第一电机(27)和第二齿轮(28)，底座(1)顶部设置有环形滑轨(21)，环形滑轨(21)上滑动式连接有滑块(22)，滑块(22)与环形滑轨(21)配合，滑块(22)顶部设置有支杆(23)，支杆(23)顶部与混料箱(3)底部连接，环形滑轨(21)内侧底部中间设置有第一轴承座(24)，第一轴承座(24)上设置有第一转轴(25)，第一转轴(25)顶部与混料箱(3)底部中间连接，第一转轴(25)下部设置有第一齿轮(26)，环形滑轨(21)内底部右侧设置有第一电机(27)，第一电机(27)在第一轴承座(24)右侧，第一电机(27)的输出轴上设置有第二齿轮(28)，第二齿轮(28)与第一齿轮(26)啮合。
3.根据权利要求2所述的一种电镀废水高效搅拌混凝设备，其特征在于，混合装置(4)包括有箱体(41)、第二轴承座(42)、第二转轴(43)、第二电机(44)、旋转叶片(45)、出水管(46)、第一阀门(47)和安装杆(48)，混料箱(3)右壁上部上下均设置有安装杆(48)，安装杆(48)右端设置有箱体(41)，箱体(41)左壁下部设置有出水管(46)，出水管(46)在下侧安装杆(48)下部，出水管(46)两端连通混料箱(3)和箱体(41)，出水管(46)上设置有第一阀门(47)，箱体(41)右壁中间设置有第二轴承座(42)，第二轴承座(42)内设置有第二转轴(43)，箱体(41)右壁上部设置有第二电机(44)，第二电机(44)的输出轴通过联轴器连接第二转轴(43)右端，第二转轴(43)左部在箱体(41)内均匀的设置有旋转叶片(45)。
4.根据权利要求3所述的一种电镀废水 高效搅拌混凝设备，其特征在于，搅拌装置(5)包括有机械箱(51)、第三电机(52)、小皮带轮(53)、第三轴承座(54)、第三转轴(55)、大皮带轮(56)、平皮带(57)和搅拌叶片(58)，混料箱(3)顶部设置有机械箱(51)，机械箱(51)内顶部右侧设置有第三电机(52)，第三电机(52)的输出轴上设置有小皮带轮(53)，混料箱(3)顶部中间设置有第三轴承座(54)，第三轴承座(54)内设置有第三转轴(55)，第三转轴(55)顶部在机械箱(51)内设置有大皮带轮(56)，大皮带轮(56)与小皮带轮(53)之间设置有平皮带(57)，第三转轴(55)下部在混料箱(3)内均匀的设置有搅拌叶片(58)。
5.根据权利要求4所述的一种电镀废水高效搅拌混凝设备，其特征在于，搅拌装置(5)还包括有第三齿轮(59)、第四轴承座(510)、第四转轴(511)、刮子(512)和第四齿轮(513)，第三转轴(55)上部在机械箱(51)内设置有第三齿轮(59)，混料箱(3)顶部左右两侧对称设置有第四轴承座(510)，第三轴承座(54)在第四轴承座(510)之间，第四轴承座(510)内均设置有第四转轴(511)，第四转轴(511)顶端在机械箱(51)内均设置有第四齿轮(513)，第四齿轮(513)与第三齿轮(59)啮合，第四转轴(511)下部在混料箱(3)内均匀的设置有刮子(512)。
6.根据权利要求5所述的一种电镀废水高效搅拌混凝设备，其特征在于，还包括有进水管(10)和第三阀门(11)，混料箱(3)左壁下部设置有进水管(10)，进水管(10)上设置有第三阀门(11)。
7.根据权利要求6所述的一种电镀废水高效搅拌混凝设备，其特征在于，底座(1)材料为不锈钢。
说明书
一种电镀废水高效搅拌混凝设备
技术领域
本实用新型涉及一种搅拌混凝设备，尤其涉及一种电镀废水高效搅拌混凝设备。
背景技术
电镀废水的来源一般为：(1)镀件清洗水;(2)废电镀液;(3)其他废水，包括冲刷车间地面，刷洗极板洗水，通风设备冷凝水，以及由于镀槽渗漏或操作管理不当造成的“跑、冒、滴、漏”的各种槽液和排水;(4)设备冷却水，冷却水在使用过程中除温度升高以外，未受到污染。电镀废水的水质、水量与电镀生产的工艺条件、生产负荷、操作管理与用水方式等因素有关。电镀废水的水质复杂，成分不易控制，其中含有铬、镉、镍、铜、锌、金、银等重金属离子和氰化物等，有些属于致癌、致畸、致突变的剧毒物质。
电镀废水直接排放对环境和人体都有巨大的危害，传统的电镀废水处理设备有混凝不完全的缺点，因此亟需研发一种混凝完全的电镀废水高效搅拌混凝设备。
实用新型内容
(1)要解决的技术问题
本实用新型为了克服传统的电镀废水处理设备有混凝不完全的缺点，本实用新型要解决的技术问题是提供一种混凝完全的电镀废水高效搅拌混凝设备。
(2)技术方案
为了解决上述技术问题，本实用新型提供了这样一种电镀废水高效搅拌混凝设备，包括有底座、旋转装置、混料箱、混合装置、搅拌装置、出料管、第二阀门、收集框和进料管，底座顶部中间和左侧设置有旋转装置，旋转装置顶部设置有混料箱，混料箱左壁上部设置有进料管，混料箱右壁上部设置有混合装置，混料箱顶部设置有搅拌装置，搅拌装置下部延伸至混料箱内，混料箱右壁下部设置有出料管，出料管上设置有第二阀门，底座顶部右侧设置有收集框，收集框在出料管下方。
优选地，旋转装置包括有环形滑轨、滑块、支杆、第一轴承座、第一转轴、第一齿轮、第一电机和第二齿轮，底座顶部设置有环形滑轨，环形滑轨上滑动式连接有滑块，滑块与环形滑轨配合，滑块顶部设置有支杆，支杆顶部与混料箱底部连接，环形滑轨内侧底部中间设置有第一轴承座，第一轴承座上设置有第一转轴，第一转轴顶部与混料箱底部中间连接，第一转轴下部设置有第一齿轮，环形滑轨内底部右侧设置有第一电机，第一电机在第一轴承座右侧，第一电机的输出轴上设置有第二齿轮，第二齿轮与第一齿轮啮合。
优选地，混合装置包括有箱体、第二轴承座、第二转轴、第二电机、旋转叶片、出水管、第一阀门和安装杆，混料箱右壁上部上下均设置有安装杆，安装杆右端设置有箱体，箱体左壁下部设置有出水管，出水管在下侧安装杆下部，出水管两端连通混料箱和箱体，出水管上设置有第一阀门，箱体右壁中间设置有第二轴承座，第二轴承座内设置有第二转轴，箱体右壁上部设置有第二电机，第二电机的输出轴通过联轴器连接第二转轴右端，第二转轴左部在箱体内均匀的设置有旋转叶片。
优选地，搅拌装置包括有机械箱、第三电机、小皮带轮、第三轴承座、第三转轴、大皮带轮、平皮带和搅拌叶片，混料箱顶部设置有机械箱，机械箱内顶部右侧设置有第三电机，第三电机的输出轴上设置有小皮带轮，混料箱顶部中间设置有第三轴承座，第三轴承座内设置有第三转轴，第三转轴顶部在机械箱内设置有大皮带轮，大皮带轮与小皮带轮之间设置有平皮带，第三转轴下部在混料箱内均匀的设置有搅拌叶片。
优选地，搅拌装置还包括有第三齿轮、第四轴承座、第四转轴、刮子和第四齿轮，第三转轴上部在机械箱内设置有第三齿轮，混料箱顶部左右两侧对称设置有第四轴承座，第三轴承座在第四轴承座之间，第四轴承座内均设置有第四转轴，第四转轴顶端在机械箱内均设置有第四齿轮，第四齿轮与第三齿轮啮合，第四转轴下部在混料箱内均匀的设置有刮子。
优选地，还包括有进水管和第三阀门，混料箱左壁下部设置有进水管，进水管上设置有第三阀门。
优选地，底座材料为不锈钢。
工作原理：处理电镀废水时，工作人员将电镀废水通过进料管放入混料箱内，并将混凝剂放入混合装置内，通过混合装置将混凝剂搅拌均匀，并倒入混料箱内，工作人员通过搅拌装顺时针旋转将混凝剂和电镀废水充分搅拌，搅拌过程中，工作人员通过旋转装置带动混料箱逆时针旋转，提高搅拌效率，使电镀废水和混凝剂充分反应，电镀废水内的重金属凝聚后，工作人员将第二阀门打开，使凝聚物和废水通过出料管流出到收集框内，以便工作人员将其进行下一步处理。本设备通过混合装置将混凝剂混合均匀，通过旋转装置带动混料箱旋转，同时通过搅拌装置搅拌混凝剂和电镀废水，使其充分反应，混凝效果好。
因为旋转装置包括有环形滑轨、滑块、支杆、第一轴承座、第一转轴、第一齿轮、第一电机和第二齿轮，底座顶部设置有环形滑轨，环形滑轨上滑动式连接有滑块，滑块与环形滑轨配合，滑块顶部设置有支杆，支杆顶部与混料箱底部连接，环形滑轨内侧底部中间设置有第一轴承座，第一轴承座上设置有第一转轴，第一转轴顶部与混料箱底部中间连接，第一转轴下部设置有第一齿轮，环形滑轨内底部右侧设置有第一电机，第一电机在第一轴承座右侧，第一电机的输出轴上设置有第二齿轮，第二齿轮与第一齿轮啮合。当工作人员将电镀废水倒入混料箱内后，工作人员控制第一电机工作，第一电机顺时针旋转，从而带动第二齿轮顺时针旋转，第二齿轮与第一齿轮啮合，使第一齿轮逆时针旋转，第一齿轮带动第一转轴逆时针旋转，从而带动混料箱逆时针旋转，混料箱旋转帮助搅拌装置将电镀废水和混凝剂充分搅拌，搅拌完成后，工作人员控制第一电机停止工作。本设备使电镀废水中的重金属充分凝聚，利于工作人员对其进行下一步处理。
因为混合装置包括有箱体、第二轴承座、第二转轴、第二电机、旋转叶片、出水管、第一阀门和安装杆，混料箱右壁上部上下均设置有安装杆，安装杆右端设置有箱体，箱体左壁下部设置有出水管，出水管在下侧安装杆下部，出水管两端连通混料箱和箱体，出水管上设置有第一阀门，箱体右壁中间设置有第二轴承座，第二轴承座内设置有第二转轴，箱体右壁上部设置有第二电机，第二电机的输出轴通过联轴器连接第二转轴右端，第二转轴左部在箱体内均匀的设置有旋转叶片。工作人员将混凝剂的原料倒入箱体内，并控制第二电机工作，第二电机顺时针旋转带动第二转轴顺时针旋转，从而带动旋转叶片顺时针旋转，旋转叶片将箱体内的混凝剂混合均匀，混合完成后，工作人员控制第二电机停止旋转，并打开第一阀门，混凝剂通过出水管流入混料箱内，与混料箱内的电镀废水充分反应，混凝剂流出后，工作人员关闭第一阀门。本装置将混凝剂混合均匀，利于混凝剂与电镀废水反应，提高混凝剂的混凝效果。
因为搅拌装置包括有机械箱、第三电机、小皮带轮、第三轴承座、第三转轴、大皮带轮、平皮带和搅拌叶片，混料箱顶部设置有机械箱，机械箱内顶部右侧设置有第三电机，第三电机的输出轴上设置有小皮带轮，混料箱顶部中间设置有第三轴承座，第三轴承座内设置有第三转轴，第三转轴顶部在机械箱内设置有大皮带轮，大皮带轮与小皮带轮之间设置有平皮带，第三转轴下部在混料箱内均匀的设置有搅拌叶片。当工作人员将混凝剂倒入混料箱内后，工作人员控制第三电机工作，第三电机顺时针旋转带动小皮带轮顺时针旋转，小皮带轮通过平皮带带动大皮带轮顺时针旋转，从而带动第三转轴和搅拌叶片顺时针旋转，搅拌叶片将电镀废水和混凝剂充分搅拌，使二者充分反应，促进电镀废水内的重金属凝聚，凝聚完成后，工作人员控制第三电机停止工作。本装置通过第三电机带动第三转轴和搅拌叶片将电镀废水和混凝剂充分搅拌，促进电镀废水内的重金属凝聚，利于工作人员对其进行下一步处理。
因为搅拌装置还包括有第三齿轮、第四轴承座、第四转轴、刮子和第四齿轮，第三转轴上部在机械箱内设置有第三齿轮，混料箱顶部左右两侧对称设置有第四轴承座，第三轴承座在第四轴承座之间，第四轴承座内均设置有第四转轴，第四转轴顶端在机械箱内均设置有第四齿轮，第四齿轮与第三齿轮啮合，第四转轴下部在混料箱内均匀的设置有刮子。搅拌过程中，第三转轴顺时针旋转带动第三齿轮顺时针旋转，第三齿轮和第四齿轮啮合，使第四齿轮带动第四转轴旋转，从而带动刮子旋转，将混料箱壁上凝结的重金属刮下，搅拌完成后，工作人员控制控制第三电机停止工作，使第四转轴停止旋转。本设备将混料箱壁上凝结的重金属刮下，使其沉到混料箱底部，方便排出混料箱。
因为还包括有进水管和第三阀门，混料箱左壁下部设置有进水管，进水管上设置有第三阀门。混凝完成后，水和混凝完成的重金属通过出料管排出混料箱，排出后，工作人员打开第三阀门，水通过进水管冲入混料箱，将混料箱内底部剩余的混凝物冲出混料箱，完全冲出后，工作人员关闭第三阀门。本设备利于混凝物完全排出混料箱，利于工作人员对其进行下一步处理。
因为底座材料为不锈钢，不锈钢耐腐蚀性和耐酸性强，可延长装置的使用寿命。
本实用新型的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本实用新型主要用来保护机械装置，所以本实用新型不再详细解释控制方式和电路连接。
(3)有益效果
本实用新型达到了混凝完全的效果，本实用新型通过旋转装置带动混料箱逆时针旋转，通过混合装置将混凝剂搅拌均匀，使其发挥最大的作用，通过搅拌装置顺时针旋转将电镀废水和混凝剂充分搅拌，旋转装置和搅拌装置配合使电镀废水内的重金属充分反应凝聚，通过刮子将混料箱壁上凝聚的重金属刮下，方便其排出混料箱，通过进水管用水将混料箱底部剩余的凝聚物冲出混料箱，通过收集框收集混凝完成的水和凝聚物，方便工作人员对其进行下一步处理。本实用新型混凝效果好，操作简单，具有很高的使用价值。
