申请日2017.08.24
公开(公告)日2017.12.12
IPC分类号C02F9/14; C02F101/16; C02F103/20
摘要
本发明涉及一种循环水处理系统，包括杀菌处理器、生物过滤器、臭氧去除器、蛋白质分离器、微滤机、循环泵，所述杀菌处理器、生物过滤器、臭氧去除器、蛋白质分离器、微滤机、循环泵依次连接。与现有技术相比，本发明技术方案的有益效果是：本发明可实现水体循环利用、净化、再利用，投入和运行成本低，操作方式简便，废物排放量几乎为零，养殖效果好、密度高，环境友好，安全无害。
权利要求书
1.一种循环水处理系统，包括杀菌处理器、生物过滤器、臭氧去除器、蛋白质分离器、微滤机、循环泵，所述杀菌处理器、生物过滤器、臭氧去除器、蛋白质分离器、微滤机、循环泵依次连接。
2.根据权利要求1所述的循环水处理系统，其特征在于：包括冷暖机，所述冷暖机连接杀菌处理器。
3.根据权利要求1所述的循环水处理系统，其特征在于：包括过滤控制器，所述过滤控制器连接生物过滤器。
4.根据权利要求1所述的循环水处理系统，其特征在于：所述杀菌处理器为复合式脱气杀菌处理器。
5.一种养殖水循环净化方法，其特征在于，包括如下步骤：
(1)通过循环水泵将水抽出，经微滤机后，送至蛋白质分离器内进行蛋白质有机物分离;
(2)经蛋白质分离器分离处理后水溢流至臭氧去除器去除残余臭氧;
(3)经复合生物过滤器过滤;
(4)经复合式脱气杀菌处理器消毒处理;
(5)经冷暖机循环后，得到温度适合的水 。
6.根据权利要求5所述的循环水处理系统，其特征在于步骤3经复合生物过滤器过滤中，复合生物过滤器可有选择的保留所养殖的鱼类需要的微生物。
7.根据权利要求5所述的循环水处理系统，其特征在于步骤(1)循环水泵将水抽出，经微滤机后，送至蛋白质分离器内进行蛋白质有机物分离,蛋白分离器首先对残饵、残枝，大颗粒悬浮物进行固液分离处理,再利用气浮+臭氧方式去除养殖水中悬浮物及水溶性胶状体、纤维素、蛋白质、微细残饵、微细残枝等有机物，同时适量臭氧对养殖废水进行前期消毒处理。
8.根据权利要求5所述的循环水处理系统，其特征在于，复合型生物过滤器，选用食品级生物和机械过滤填料，对需处理的养殖水进行沉淀、粗、细、精密过滤，同时再经过三级生物分解处理，将对养殖危害最大亚硝酸盐降至养殖水安全标准。
9.根据权利要求5所述的循环水处理系统，其特征在于，多功能消毒处理器二次利用臭氧杀菌、消毒，氧化破坏和分解细胞内酶而使病原菌迅速致死，同时进一步达到除色、去除异味、改善水质效果。
10.根据权利要求5所述的循环水处理系统，其特征在于，步骤(5)对残余臭氧及二氧化碳进行曝气及植物吸收、吸附处理，可有效去除水体中的二氧化碳和残余臭氧，同时将三级生物滤池微生物代谢产生的硝酸盐氮降至养殖水安全标准，再经紫外线杀菌消毒后供养殖池使用。
说明书
一种循环水处理系统及一种养殖水循环净化方法
技术领域
本发明属于水产养殖技术领域，具体来说是一种循环水处理系统及一种养殖水循环净化方法。
背景技术
水产养殖是人为控制下繁殖、培育和收获水生动植物的生产活动，我国水产养殖业较为发达，淡水养殖总产量多年来一直居世界首位;但同时也面临严重挑战：一方面，水域生态环境总体呈恶化趋势，近年来，水域环境污染造成的灾害性事件例如蓝藻爆发、浒苔蔓延、鱼病加剧等事件频发，对水产养殖业造成了巨大危害;另一方面，由于水产养殖病害加剧使得用药泛滥，导致生产成本增加的同时食品安全受到严重威胁，水产品质量逐年下降，并形成恶性循环无法遏制。传统的养殖方法受到越来越多的挑战，因此转变现有的养殖模式而使用先进的现代水产养殖模式成为不可逆转趋势，目前现有技术中较为优选的养殖模式是循环水设施养殖技术，即养殖废水经过净化后，再回到养殖池，从而形成水体封闭循环再利用，其所具备的优点有：第一，养殖废水无需外排，不会影响周边水质环境，是绿色环保的养殖技术;第二，水体循环利用，可以有效节约水资源和土地资源;第三，避免了外界水体中的有害物质进入养殖池引发病害;第四，能够有效防止各类水产病害的交叉感染;第五，通过合理的品种搭配，可以实现高密度的养殖。
众所周知，水产养殖中养殖池中水质恶化的元凶是池底的有机固体沉积物，因为在养殖过程中有许多残饵、粪便以及原生动物和微藻的尸体等沉积池底，并在微生物的作用下腐败、变质而滋生出许多有害原生动物和细菌，同时产生大量有害气体和物质溶解在水中，随着时间的推移腐败堆积物会越积越多，而现有技术中采取的手段大多数是大量换水或进行沉淀过滤，但却难以从根本上解决问题，因此本发明设计出一种循环式水产渔业养殖模式的装置及方法，特别适合在水资源贫乏、土地紧缺的地区发展水产养殖，具有较好的应用前景和经济价值。
发明内容
本发明为克服上述现有技术所述的至少一种缺陷(不足)，提供一种循环水处理系统。

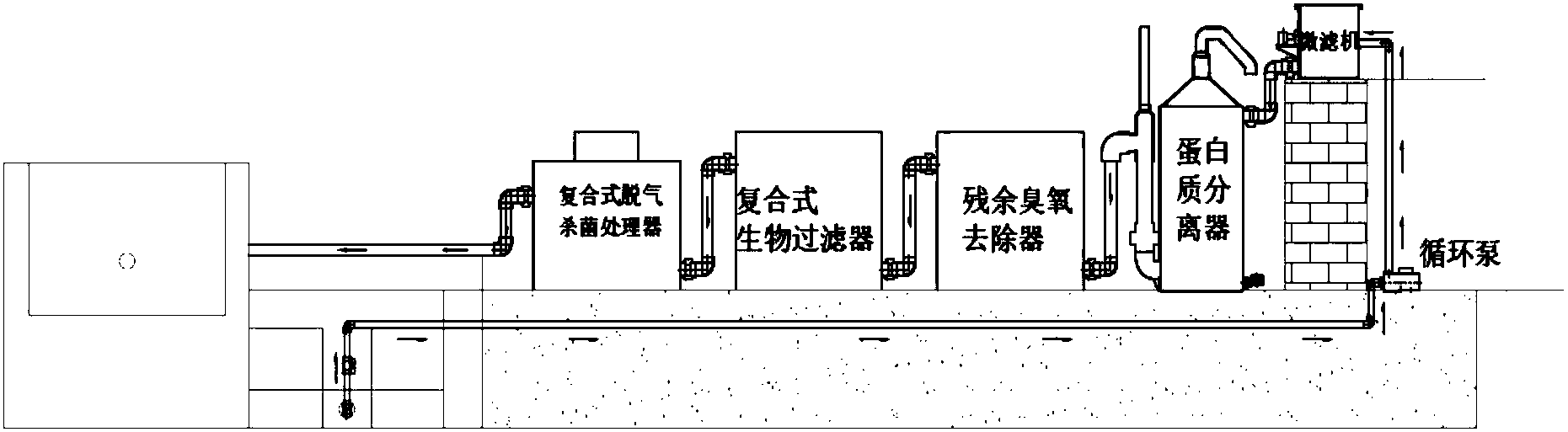

为解决上述技术问题，本发明的一个目的是提供一种循环水处理系统，包括杀菌处理器、生物过滤器、臭氧去除器、蛋白质分离器、微滤机、循环泵，所述杀菌处理器、生物过滤器、臭氧去除器、蛋白质分离器、微滤机、循环泵依次连接。
进一步的，包括冷暖机，所述冷暖机连接杀菌处理器。(冷暖机连接过滤恒温桶)
进一步的，包括过滤控制器，所述过滤控制器连接生物过滤器。(所述过滤控制器为过滤恒温桶，过滤恒温桶中加入活性碳、珊瑚石、陶粒、石英球、火山石等)
进一步的，所述杀菌处理器为复合式脱气杀菌处理器。
本发明的又一目的是提供一种养殖水循环净化方法，其特征在于，包括如下步骤：
(1)通过循环水泵将水抽出，经微滤机后，送至蛋白质分离器内进行蛋白质有机物分离;
(2)经蛋白质分离器分离处理后水溢流至臭氧去除器去除残余臭氧;
(3)经复合生物过滤器过滤;
(4)经复合式脱气杀菌处理器消毒处理;
(5)经冷暖机循环后，得到温度适合的水。
进一步的，复合生物过滤器可有选择的保留所养殖的鱼类需要的微生物。
进一步的，循环水泵将水抽出，经微滤机后，送至蛋白质分离器内进行蛋白质有机物分离,蛋白分离器首先对残饵、残枝，大颗粒悬浮物进行固液分离处理,再利用气浮+臭氧方式去除养殖水中悬浮物及水溶性胶状体、纤维素、蛋白质、微细残饵、微细残枝等有机物，同时适量臭氧对养殖废水进行前期消毒处理。
进一步的，复合型生物过滤器，选用食品级生物和机械过滤填料，对需处理的养殖水进行沉淀、粗、细、精密过滤，同时再经过三级生物分解处理，将对养殖危害最大亚硝酸盐(NO2-N)降至养殖水安全标准。
进一步的，多功能消毒处理器二次利用臭氧杀菌、消毒，氧化破坏和分解细胞内酶而使病原菌迅速致死，同时进一步达到除色、去除异味、改善水质效果。
进一步的，生态综合处理池对残余臭氧及二氧化碳进行曝气及植物吸收、吸附处理，可有效去除水体中的二氧化碳和残余臭氧，同时将三级生物滤池微生物代谢产生的硝酸盐氮(NO3-N)降至养殖水安全标准，再经紫外线杀菌(UV)消毒后供养殖池使用。
与现有技术相比，本发明技术方案的有益效果是：
本发明可实现水体循环利用、净化、再利用，投入和运行成本低，操作方式简便，废物排放量几乎为零，养殖效果好、密度高，环境友好，安全无害。
