申请日2017.08.24
公开(公告)日2018.03.16
IPC分类号B01D63/10; C02F1/44
摘要
本实用新型公开了一种螺旋卷式水处理膜元件膜壳，包括两端开口的圆筒状壳体和设置于所述壳体两端的端盖，所述端盖包括外圆、内圆和设置于所述外圆和内圆之间的多个扇叶板，所述扇叶板与所述端盖的端面垂直设置，所述扇叶板包括I型板和S型板，所述I型板和S型板间隔交替设置。所述壳体与所述端盖通过来回滑动的卡块实现卡接。本实用新型的端盖结构简单，可使膜元件进水形成涡流，加快进水流速，减少膜元件污堵，降低串联膜元件压力损失，提高膜元件使用寿命，减少运行成本;本实用新型能够实现快速拆装，装配简单，省时省力，大大提高了工作效率。
权利要求书
1.一种螺旋卷式水处理膜元件膜壳，包括两端开口的圆筒状壳体(1)和设置于所述壳体(1)两端的端盖(2)，所述端盖(2)包括外圆(3)、内圆(4)和设置于所述外圆(3)和内圆(4)之间的多个扇叶板，其特征在于：所述扇叶板与所述端盖(2)的端面垂直设置，所述扇叶板包括I型板(5)和S型板(6)，所述I型板(5)和S型板(6)间隔交替设置。
2.根据权利要求1所述的一种螺旋卷式水处理膜元件膜壳，其特征在于：所述I型板(5)和S型板(6)的个数N相同，个数N为大于等于3且能被360整除的整数。
3.根据权利要求1所述的一种螺旋卷式水 处理膜元件膜壳，其特征在于：所述壳体(1)内壁上设置有环形卡台(9)，所述端盖(2)架设在所述环形卡台(9)上，所述端盖(2)的外圆(3)下端设置有圆筒状延伸部(7)，所述延伸部(7)与所述壳体(1)内壁相贴合，所述延伸部(7)的侧壁上开设有卡槽(8)。

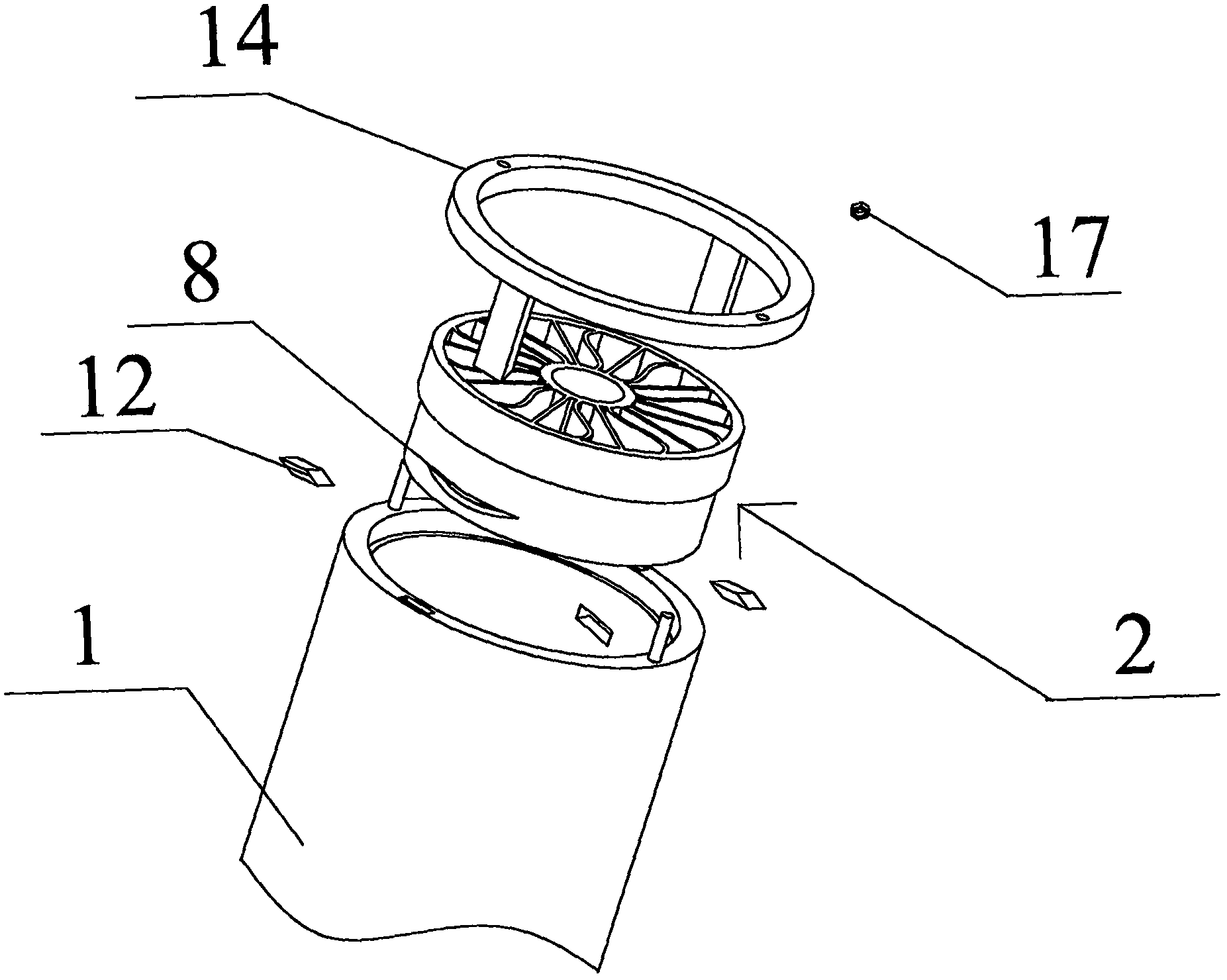

4.根据权利要求3所述的一种螺旋卷式水处理膜元件膜壳，其特征在于：所述壳体(1)内壁上开设有至少一个径向设置的第一滑槽(10)，所述第一滑槽(10)内滑动设置有用于与所述端盖(2)上卡槽(8)卡接的卡块(12)，所述壳体(1)端面上与所述第一滑槽(10)相对应的位置开设有轴向设置的第二滑槽(11)，所述第一滑槽(10)设置于第二滑槽(11)中部，所述第一滑槽(10)与第二滑槽(11)相连通，所述第二滑槽(11)内滑动设置有推动所述卡块(12)滑动的推杆(13)。
5.根据权利要求4所述的一种螺旋卷式水处理膜元件膜壳，其特征在于：所述推杆(13)顶部设置有与所述推杆(13)一体连接的环套(14)，所述环套(14)套设于所述端盖(2)外并与所述壳体(1)固定连接。
6.根据权利要求5所述的一种螺旋卷式水处理膜元件膜壳，其特征在于：所述壳体(1)端面上设置有至少一个螺丝柱(15)，所述环套(14)上与所述螺丝柱(15)相对应的位置上设置有螺孔(16)，所述螺丝柱(15)穿过所述螺孔(16)后通过螺母(17)固定连接。
说明书
一种螺旋卷式水处理膜元件膜壳
技术领域
本实用新型涉及一种水处理装置，尤其涉及一种螺旋卷式水处理膜元件膜壳。
背景技术
在水处理领域，通常采用膜元件对液体进行过滤或者提纯。常见的膜元件具有中央集水管和缠绕集水管的分离膜、导流网和2个端盖等组成。常见的水处理系统中，需要将多个卷式膜元件串联在一起使用，以提高产水量并降低能耗，但是，在膜元件使用过程中，随着水流通道的延长，压力损失增加，使后几只膜的压力减小，这样降低了产水效率，同时易导致后几支膜的浓差极化现象，使膜元件寿命降低，大大提高了运行成本。端盖作为膜元件相互之间连接的载体、膜元件自身支撑、膜元件的进水通道，对膜元件的进水情况影响很大;而且目前传统结构的反渗透膜壳的锁紧方式，如卡箍锁紧，卡簧锁紧，卡片锁紧这些锁紧方式，拆装麻烦，制造难度大，且劳动力成本高。
实用新型内容
本实用新型的目的在于针对上述现有技术的不足，提供一种结构简单，能增大进水涡流的螺旋卷式水处理膜元件膜壳。
为解决上述问题，本实用新型所采取的技术方案是：一种螺旋卷式水处理膜元件膜壳，包括两端开口的圆筒状壳体和设置于所述壳体两端的端盖，所述端盖包括外圆、内圆和设置于所述外圆和内圆之间的多个扇叶板，所述扇叶板与所述端盖的端面垂直设置，所述扇叶板包括I型板和S型板，所述I型板和S型板间隔交替设置。
进一步的，所述I型板和S型板的个数N相同，个数N为大于等于3且能被360整除的整数。
进一步的，所述壳体内壁上设置有环形卡台，所述端盖架设在所述环形卡台上，所述端盖的外圆下端设置有圆筒状延伸部，所述延伸部与所述壳体内壁相贴合，所述延伸部的侧壁上开设有卡槽。
进一步的，所述壳体内壁上开设有至少一个径向设置的第一滑槽，所述第一滑槽内滑动设置有用于与所述端盖上卡槽卡接的卡块，所述壳体端面上与所述第一滑槽相对应的位置开设有轴向设置的第二滑槽，所述第一滑槽设置于第二滑槽中部，所述第一滑槽与第二滑槽相连通，所述第二滑槽内滑动设置有推动所述卡块滑动的推杆。
进一步的，所述推杆顶部设置有与所述推杆一体连接的环套，所述环套套设于所述端盖外并与所述壳体固定连接。
进一步的，所述壳体端面上设置有至少一个螺丝柱，所述环套上与所述螺丝柱相对应的位置上设置有螺孔，所述螺丝柱穿过所述螺孔后通过螺母固定连接。
采用上述技术方案所产生的有益效果在于：本实用新型的端盖结构简单，可使膜元件进水形成涡流，加快进水流速，减少膜元件污堵，降低串联膜元件压力损失，提高膜元件使用寿命，减少运行成本;本实用新型在壳体内壁上开设有径向设置的第一滑槽，滑槽内设置有卡块，在壳体端面上开设有轴向设置的第二滑槽，滑槽内设置有推杆，推杆推动卡块与端盖上的卡槽卡接，将端盖与壳体固定，推杆顶端设置有一体连接的环套，环套与壳体固定，可防止推杆滑出，推杆、滑块和卡槽相互贴合的接触面都设置成斜面，有助于推杆和端盖对卡块施加压力，使卡块来回滑动，本实用新型能够实现快速拆装，装配简单，省时省力，大大提高了工作效率。
