申请日2017.08.23
公开(公告)日2018.03.13
IPC分类号C02F9/10
摘要
本实用新型提供一种环保式园林污水处理装置，涉及环保装置领域，包括一次沉淀器，一次沉淀器上方设有电机，电机与一次沉淀器内的搅拌轴上端固定连接，搅拌轴左右两侧对称设置有搅拌杆，搅拌杆上设有刷毛，一次沉淀器底部设有过滤网，一次沉淀器与污泥收集池通过管道相连通，管道上设有抽水泵，污泥收集池上设有污泥收集箱，污泥收集箱上设有出水管和收集管，污泥收集池右侧设有絮凝沉淀池，污泥收集池与絮凝沉淀池之间设有一号水泵，絮凝沉淀池右侧设有消毒杀菌池，絮凝沉淀池与消毒杀菌池之间设有二号水泵，本实用新型具有污水处理效率高，处理效果好，不容易发生堵塞现象，绿色环保的优点。
权利要求书

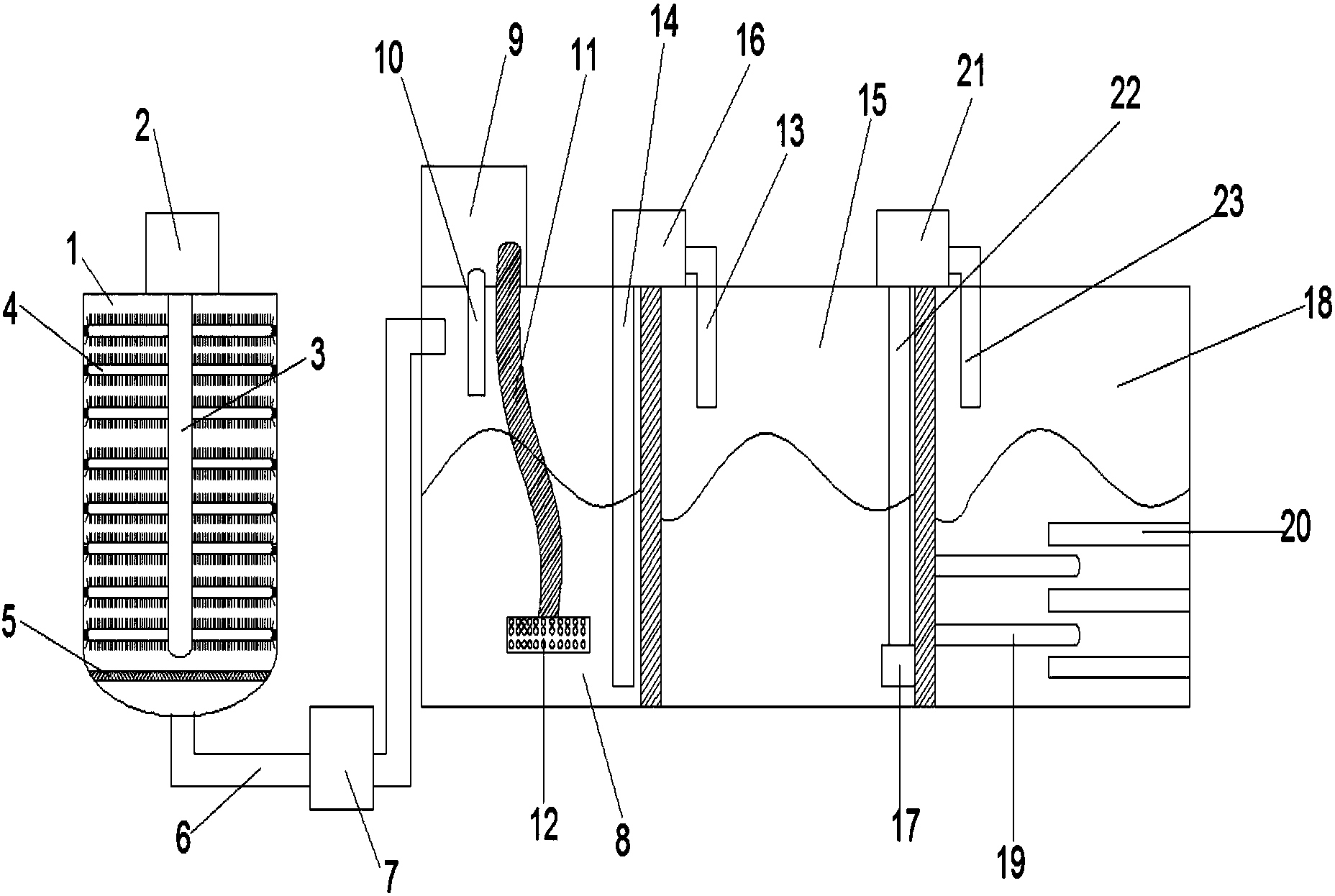

1.一种环保式园林污水处理装置，包括一次沉淀器(1)，其特征在于，所述一次沉淀器(1)上方设有电机(2)，所述电机(2)与所述一次沉淀器(1)内的搅拌轴(3)上端固定连接，所述搅拌轴(3)左右两侧对称设置有搅拌杆(4)，所述搅拌杆(4)上设有刷毛，所述一次沉淀器(1)底部设有过滤网(5)，所述一次沉淀器(1)与污泥收集池(8)通过管道(6)相连通，所述管道(6)上设有抽水泵(7)，所述污泥收集池(8)上设有污泥收集箱(9)，所述污泥收集箱(9)上设有出水管(10)和收集管(11)，所述收集管(11)下端设有污泥吸取器(12)，所述污泥收集池(8)右侧设有絮凝沉淀池(15)，所述污泥收集池(8)与所述絮凝沉淀池(15)之间设有一号水泵(16)，所述一号水泵(16)底部设有一号抽水管(14)，右侧设有一号排水管(13)，所述絮凝沉淀池(15)右侧设有消毒杀菌池(18)，所述絮凝沉淀池(15)与所述消毒杀菌池(18)之间设有二号水泵(21)，所述二号水泵(21)底部设有二号抽水管(22)，右侧设有二号排水管(23)，所述二号抽水管(22)下端设有过滤头(17)，所述消毒杀菌池(18)内设有紫外灯(19)和加热管(20)。
2.如权利要求1所述的环保式园林污水处理装置，其特征在于，所述管道(6)左端设置在所述一次沉淀器(1)底部。
3.如权利要求1所述的环保式园林污水处理装置，其特征在于，所述污泥收集池(8)与所述絮凝沉淀池(15)之间设有混凝土隔板，所述絮凝沉淀池(15)与所述消毒杀菌池(18)之间也设有所述混凝土隔板。
4.如权利要求1所述的环保式园林污水 处理装置，其特征在于，所述一号抽水管(14)下端位于所述污泥收集池(8)底部，所述二号抽水管(22)下端位于所述絮凝沉淀池(15)底部。
5.如权利要求1所述的环保式园林污水处理装置，其特征在于，所述收集管(11)为PVC透明钢丝软管。
6.如权利要求1所述的环保式园林污水处理装置，其特征在于，所述污泥吸取器(12)上均匀设有污泥吸取孔。
说明书
一种环保式园林污水处理装置
技术领域
本实用新型涉及环保装置领域，具体涉及一种环保式园林污水处理装置。
背景技术
我国是一个严重缺水的国家，人均只有2200立方米，仅为世界平均水平的四分之一，是全球人均水资源最贫乏的13个国家之一，与水资源极度短缺这一大背景不相称的是，我们的城市用水量年年攀升，尤其是随着城市绿化事业的日益发展壮大，园林行业已经成为城市用水大户，为了解决园林行业发展与水资源严重短缺之间的矛盾，重要出路之一就是为园林灌溉寻找其他水源，比如说城市污水的处理再利用。
现有的污水处理装置污水处理效率低，而且常使用化学药剂进行污水处理，处理后的水中残留有化学药剂，既不适合园林灌溉，也不符合绿色环保的理念。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种环保式园林污水处理装置，具有污水处理效率高，处理效果好，不容易发生堵塞现象，绿色环保的优点。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：
一种环保式园林污水处理装置，包括一次沉淀器，所述一次沉淀器上方设有电机，所述电机与所述一次沉淀器内的搅拌轴上端固定连接，所述搅拌轴左右两侧对称设置有搅拌杆，所述搅拌杆上设有刷毛，所述一次沉淀器底部设有过滤网，所述一次沉淀器与污泥收集池通过管道相连通，所述管道上设有抽水泵，所述污泥收集池上设有污泥收集箱，所述污泥收集箱上设有出水管和收集管，所述收集管下端设有污泥吸取器，所述污泥收集池右侧设有絮凝沉淀池，所述污泥收集池与所述絮凝沉淀池之间设有一号水泵，所述一号水泵底部设有一号抽水管，右侧设有一号排水管，所述絮凝沉淀池右侧设有消毒杀菌池，所述絮凝沉淀池与所述消毒杀菌池之间设有二号水泵，所述二号水泵底部设有二号抽水管，右侧设有二号排水管，所述二号抽水管下端设有过滤头，所述消毒杀菌池内设有紫外灯和加热管。
进一步地，所述管道左端设置在所述一次沉淀器底部。
进一步地，所述污泥收集池与所述絮凝沉淀池之间设有混凝土隔板，所述絮凝沉淀池与所述消毒杀菌池之间也设有所述混凝土隔板。
进一步地，所述一号抽水管下端位于所述污泥收集池底部，所述二号抽水管下端位于所述絮凝沉淀池底部。
进一步地，所述收集管为PVC透明钢丝软管。
进一步地，所述污泥吸取器上均匀设有污泥吸取孔。
(三)有益效果
本实用新型提供了一种环保式园林污水处理装置，一次沉淀器内的搅拌装置可以防止泥沙聚集吸附在一次沉淀器内壁上影响沉淀效果，过滤网对污水进行一次过滤，污泥吸取器可以对污泥进行抽取，避免淤塞管道，絮凝沉淀池内加入无机絮凝剂进行二次絮凝沉淀，沉淀物依旧留在絮凝沉淀池内不会影响后续消毒杀菌操作，消毒杀菌池可以进行高温和紫外杀菌，具有净化处理彻底，污水处理效率高，处理效果好，不容易发生堵塞现象，绿色环保的优点。
