申请日2018.08.02
公开(公告)日2018.10.23
IPC分类号C02F1/40; C02F1/00
摘要
本发明公开了一种污水处理池用除油除渣装置，包括污水池、转轴、过滤网、一号吸油毡、二号吸油毡、支撑座、一号气缸、安装板、电动推杆、固定板、连接板、连接块、二号气缸、螺栓、螺母和连接顶板，通过设置过滤网，能够通过过滤网达到去除渣滓的作用;然后再在过滤网的两侧设置连接块，然后再在污水池的两侧设置二号气缸，并使二号气缸的活塞杆的末端固定在与其对应的连接块上，从而使二号气缸工作带动连接块转动，进而使过滤网随之转动，从而达到过滤网转动使其上端的渣滓被倾倒，达到除渣的效果;然后再设置一号气缸和电动推杆，能够通过一号气缸和电动推杆带动刮油板移动，从而容易使刮油板对污水池中的油污进行处理。
权利要求书

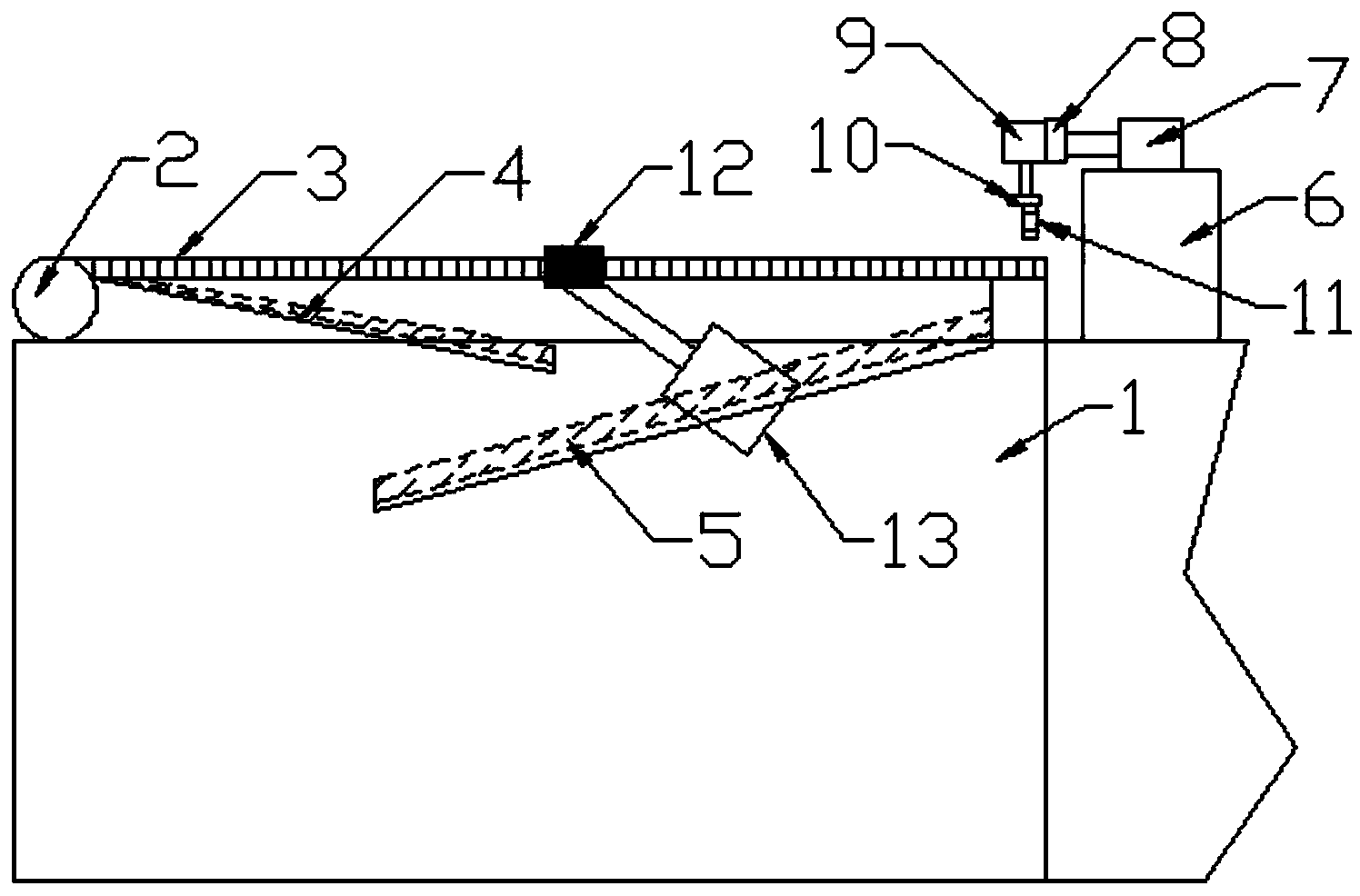

1.一种污水处理池用除油除渣装置，包括污水池(1)，其特征在于，所述污水池(1)的顶端的一侧通过转轴(2)连接过滤网(3)，所述过滤网(3)的下端面的两端分别固定有倾斜的吸油毡板，两个吸油毡板上分别粘贴有一号吸油毡(4)和二号吸油毡(5)，所述一号吸油毡(4)和二号吸油毡(5)均倾斜向下且分离设置，所述过滤网(3)的两侧对称固定有连接块(12)，所述污水池(1)的两侧对称设置安装有二号气缸(13)，所述二号气缸(13)的活塞杆的末端均固定在与其对应的连接块(12)上;所述污水池(1)远离转轴(2)的一侧设置有支撑台，该支撑台的顶端设置有支撑座(6)，所述支撑座(6)的顶端安装有一号气缸(7)，所述一号气缸(7)的活塞杆的末端固定有安装板(8)，所述安装板(8)上安装有垂直向下的电动推杆(9)，所述电动推杆(9)的推杆末端固定有固定板(10)，所述固定板(10)的下端面固定有连接板(11)，所述连接板(11)通过螺栓(14)和螺母(15)连接刮油板的连接顶板(16)。
2.根据权利要求1所述的一种污水处理池用除油除渣装置，其特征在于，所述一号气缸(7)的活塞杆平行污水池(1)设置。
3.根据权利要求1所述的一种污水处理池用除油除渣装置，其特征在于，所述连接板(11)和连接顶板(16)内均开设置有螺孔。
4.根据权利要求1所述的一种污水处理池用除油除渣装置，其特征在于，刮油板包括横向的刮油板和纵向的刮油板。
5.根据权利要求1所述的一种污水处理池用除油除渣装置，其特征在于，所述污水池(1)的两侧的二号气缸(13)均为倾斜设置。
说明书
一种污水处理池用除油除渣装置
技术领域
本发明涉及一种除油除渣装置，具体涉及一种污水处理池用除油除渣装置。
背景技术
污水处理池在初步处理污水时，需要将污水处理池内的杂质去除，避免损坏泵，同时，污水池内的油污过多也需要处理，但是，目前出现的污水池的除油除渣功能较差，因而需要改进。
发明内容
本发明提供一种污水处理池用除油除渣装置，解决了背景技术中的问题。
为了解决上述技术问题，本发明提供了如下的技术方案：
本发明一种污水处理池用除油除渣装置，包括污水池，所述污水池的顶端的一侧通过转轴连接过滤网，所述过滤网的下端面的两端分别固定有倾斜的吸油毡板，两个吸油毡板上分别粘贴有一号吸油毡和二号吸油毡，所述一号吸油毡和二号吸油毡均倾斜向下且分离设置，所述过滤网的两侧对称固定有连接块，所述污水池的两侧对称设置安装有二号气缸，所述二号气缸的活塞杆的末端均固定在与其对应的连接块上;所述污水池远离转轴的一侧设置有支撑台，该支撑台的顶端设置有支撑座，所述支撑座的顶端安装有一号气缸，所述一号气缸的活塞杆的末端固定有安装板，所述安装板上安装有垂直向下的电动推杆，所述电动推杆的推杆末端固定有固定板，所述固定板的下端面固定有连接板，所述连接板通过螺栓和螺母连接刮油板的连接顶板。
作为本发明的一种优选技术方案，所述一号气缸的活塞杆平行污水池设置。
作为本发明的一种优选技术方案，所述连接板和连接顶板内均开设置有螺孔。
作为本发明的一种优选技术方案，刮油板包括横向的刮油板和纵向的刮油板。
作为本发明的一种优选技术方案，所述污水池的两侧的二号气缸均为倾斜设置。
本发明所达到的有益效果是：通过设置过滤网，能够通过过滤网达到去除渣滓的作用;然后再在过滤网的两侧设置连接块，然后再在污水池的两侧设置二号气缸，并使二号气缸的活塞杆的末端固定在与其对应的连接块上，从而使二号气缸工作带动连接块转动，进而使过滤网随之转动，从而达到过滤网转动使其上端的渣滓被倾倒，达到除渣的效果;然后再设置一号气缸和电动推杆，能够通过一号气缸带动电动推杆移动，进而带动电动推杆下方连接的刮油板移动，同时，电动推杆能够带动刮油板上下移动，进而容易使刮油板对污水池中的油污进行处理。
