申请日2017.08.22
公开(公告)日2018.03.13
IPC分类号C02F1/00; C02F103/18
摘要
本实用新型公开了一种能够实现脱硫废水中清液和浓浆分离的装置，包括沉降箱，所述沉降箱上方设置有清液斗，且清液斗和沉降箱之间设置有防扰管，防扰管同时与清液斗和沉降箱连通，沉降箱中安装有搅拌装置，沉降箱外部设置有引流管，且引流管同时与沉降箱和清液斗连通。该装置结构简单，使用方便，能够快速实现脱硫废水中清液和浓浆的分离，同时分离的效率和质量都得到了提高，使得得到的清液清澈满足要求，并且浓浆不会沉淀板结，减少了后续清理的困难。
权利要求书

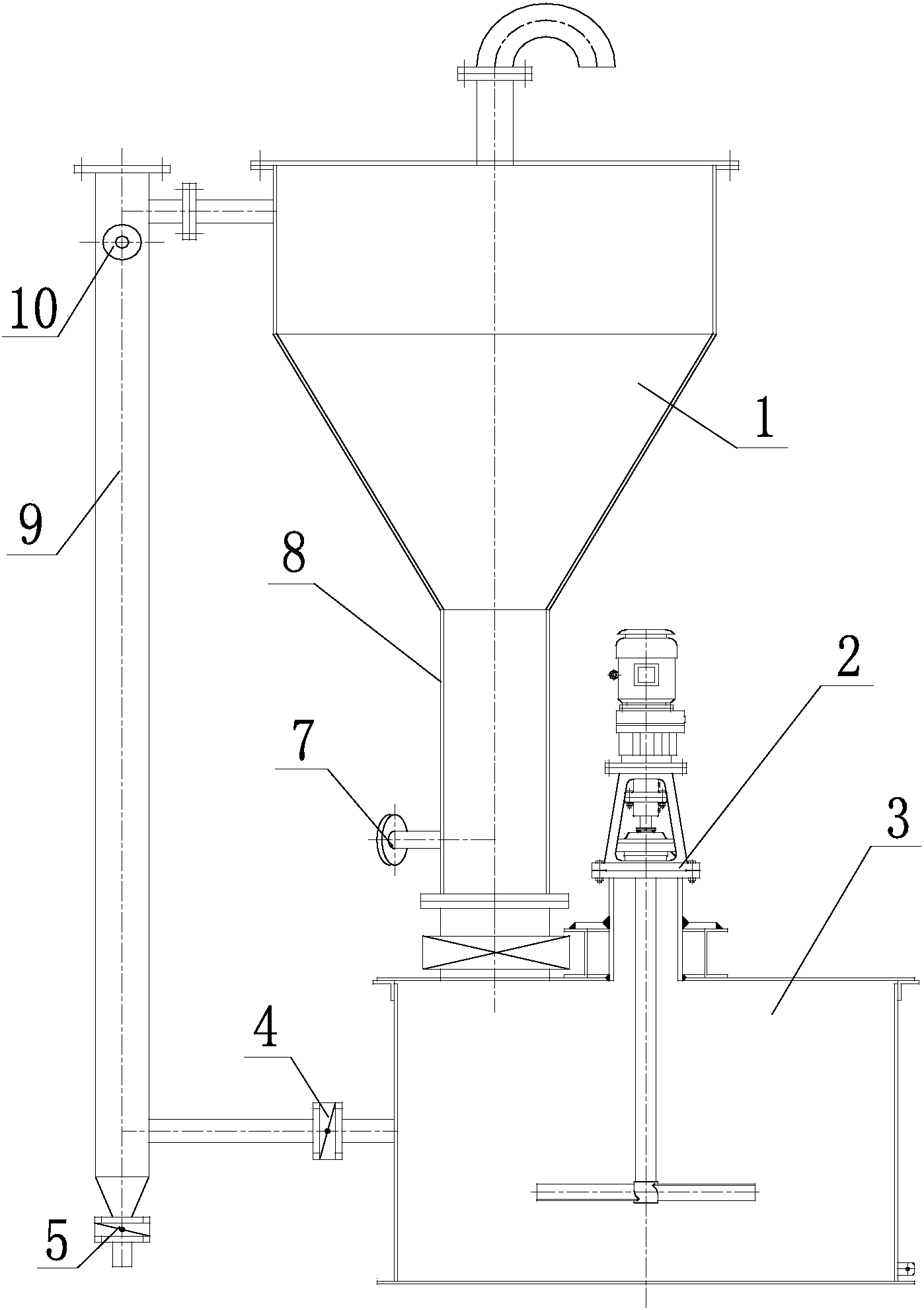

1.一种能够实现脱硫废水中清液和浓浆分离的装置，包括沉降箱(3)，其特征在于，所述沉降箱(3)上方设置有清液斗(1)，且清液斗(1)和沉降箱(3)之间设置有防扰管(8)，防扰管(8)同时与清液斗(1)和沉降箱(3)连通，沉降箱(3)中安装有搅拌装置(2)，沉降箱(3)外部设置有引流管(9)，且引流管(9)同时与沉降箱(3)和清液斗(1)连通。
2.根据权利要求1所述的一种能够实现脱硫废水中清液和浓浆分离的装置，其特征在于，所述引流管(9)中设置有液位计(10)，液位计(10)设置在清液斗(1)的内腔高度范围之间。
3.根据权利要求2所述的一种能够实现脱硫废水中清液和浓浆分离的装置，其特征在于，所述引流管(9)上设置有引流泵(4)，引流泵(4)设置在沉降箱(3)和液位计(10)之间。
4.根据权利要求3所述的一种能够实现脱硫废水中清液和浓浆分离的装置，其特征在于，所述引流管(9)呈L型，在折角处设置有排水阀(5)，排水阀(5)设置在引流泵(4)和液位计(10)之间。
5.根据权利要求1所述的一种能够实现脱硫废水中清液和浓浆分离的装置，其特征在于，所述防扰管(8)的侧壁上开设有清液出口(7)，清液出口(7)设置在沉降箱(3)上方。
6.根据权利要求1至5中任意一项所述的一种能够实现脱硫废水中清液和浓浆分离的装置，其特征在于，所述引流管(9)与沉降箱(3)的连通处位于防扰管(8)与沉降箱(3)的连通处下方。
说明书
一种能够实现脱硫废水中清液和浓浆分离的装置
技术领域
本实用新型涉及一种化工污水 分离装置，具体涉及一种能够实现脱硫废水中清液和浓浆分离的装置。
背景技术
废水中含有的杂质主要包括悬浮物、过饱和的亚硫酸盐、硫酸盐以及重金属，其中很多是国家环保标准中要求严格控制的第一类污染物。其中脱硫废水含有的大量悬浮物，其主要成分是硫酸钙，沉淀后容易板结，搅拌会变得浑浊，要得到脱硫废水清液一般有两种方法：
1、静止法：这种方法是直接将废水进行静止，使得废水中悬浮物和上层清液在自重的情况下两极进行分离，液体上层能够得到清液，但是其下层的悬浮物就会沉淀淤积，形成板结，后续清理不方便;
2、旋流法：该法有扰动，无法得到很清澈的液体。
实用新型内容
本实用新型所要解决的技术问题是现有对脱硫废水进行分离时要么会造成沉淀板结，要么得到的液体不清澈导致分离效率低，其目的在于提供一种能够实现脱硫废水中清液和浓浆分离的装置，该装置能够快速实现脱硫废水中清液和浓浆分离，提高了分离的效率和质量，得到的清液清澈并且浓浆不会沉淀板结。
本实用新型通过下述技术方案实现：
一种能够实现脱硫废水中清液和浓浆分离的装置，包括沉降箱，所述沉降箱上方设置有清液斗，且清液斗和沉降箱之间设置有防扰管，防扰管同时与清液斗和沉降箱连通，沉降箱中安装有搅拌装置，沉降箱外部设置有引流管，且引流管同时与沉降箱和清液斗连通。脱硫废水含有的大量悬浮物其主要成分是硫酸钙，硫酸钙是微溶的，在水中沉淀后容易板结，进行搅拌就会变得浑浊，目前得到脱硫废水清液的方法，其会造成沉淀板结，板结使得后续清理麻烦，甚至会影响设备的使用，或者液体会产生扰动，造成得到的液体不清澈，质量达不到要求，而且分离效率也低。本方案设计的装置，其将搅拌和防扰动分开处理，搅拌是对通入的废水进行搅拌，防止浓浆板结，而防扰动是利用细长的防扰管实现，使得清液和悬浮物快速分离开，得到的清液清澈而满足要求，实现了分离效率和质量的提高。
还在引流管中设置有液位计，液位计设置在清液斗的内腔高度范围之间，采用液位计来对引流管和清液斗中的液位进行显示，从而便于对清液斗中液体体积进行控制，便于提示人们是否该放液。同时也是作为最大工作量的限定，来便于人员根据液位判断工作状况，从而采取措施防止造成意外发生。
进一步地，引流管上设置有引流泵，引流泵设置在沉降箱和液位计之间，引流管优选为L型，在折角处设置有排水阀，排水阀设置在引流泵和液位计之间。引流泵是用于将沉降箱中待分离的废水抽入到清液斗中进行分离，而排水阀是用于在检修时或者暂时不分离时将引流管中废水排出，防止其在引流管中形成沉淀板结。
进一步地，防扰管上设置有阀门，且阀门能够完全切断防扰管内部的液体流通，防扰管的侧壁上开设有清液出口，清液出口设置在沉降箱上方。采用这种结构，在需要进行分离时，阀门关闭来封闭防扰管的管道，待分离废水被引入到清液斗中，利用清液斗和防扰管将清液和浓浆进行分离，通过清液出口排出，待清液排完或者达到设定的时间，开启阀门，将清液斗和防扰管中所有液体重新放入到沉降箱中搅拌，避免造成沉淀板结，用于放入过程是利用自重实现，所有引流管与沉降箱的连通处位于防扰管与沉降箱的连通处下方，使得引流时能够将混合后的待分离废水放出。
本实用新型与现有技术相比，具有如下的优点和有益效果：该装置结构简单，使用方便，能够快速实现脱硫废水中清液和浓浆的分离，同时分离的效率和质量都得到了提高，使得得到的清液清澈满足要求，并且浓浆不会沉淀板结，减少了后续清理的困难。
