申请日2018.08.03
公开(公告)日2018.12.14
IPC分类号C02F9/14
摘要
本发明公开了一种一体化移动厕所污水净化及资源回收装置，包括移动厕所处理池，所述移动厕所处理池的顶端开口处通过通管连接有污水引流池，所述污水引流池的内部底端设置有格栅网，所述格栅网的顶端设置有污水过滤网。该一体化移动厕所污水净化及资源回收装置及方法，通过在污水引流池内部格栅网上安装贯穿污水盖的拉杆，方便对污水过滤网进行更换，处理池的内部依次设有水解酸化池、接触氧化池、多介质过滤池、接触氧化池与风机连接，提高污水氧化处理效率，消毒池与消毒液发生器连接，方便对消毒池内的污水进行灭菌，提高污水处理的质量。
权利要求书

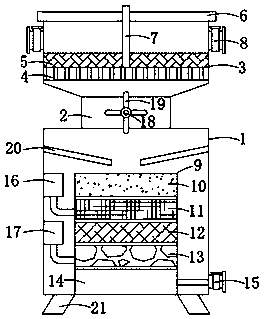

1.一种一体化移动厕所污水净化及资源回收装置，包括移动厕所处理池(1)，其特征在于：所述移动厕所处理池(1)的顶端开口处通过通管(2)连接有污水引流池(3)，所述污水引流池(3)的内部底端设置有格栅网(4)，所述格栅网(4)的顶端设置有污水过滤网(5)，所述污水引流池(3)的顶端设置有污水盖(6)，所述污水盖(6)的内部贯穿连接有拉杆(7)，且拉杆(7)的底端贯穿污水过滤网(5)与格栅网(4)的顶端焊接连接，所述污水引流池(3)的外侧壁两侧对称设置有两组入液口(8)，所述移动厕所处理池(1)的内部设置有处理池(9)，所述处理池(9)的内部由上至下依次设置有水解酸化池(10)、接触氧化池(11)、多介质过滤池(12)、消毒池(13)和清水池(14)，所述移动厕所处理池(1)的右侧壁底端设置有排液口(15)，所述移动厕所处理池(1)的内侧壁左端设置有风机(16)，所述风机(16)的底端设置有消毒液发生器(17)。
2.根据权利要求1所述的一种一体化移动厕所污水净化及资源回收装置，其特征在于：所述通管(2)的内部设置有转动轴(18)，且转动轴(18)的外侧周围设置有翻板(19)。
3.根据权利要求1所述的一种一体化移动厕所污水净化及资源回收装置，其特征在于：所述通管(2)与处理池(9)之间，且移动厕所处理池(1)的内侧壁两端对称焊接有两组导流板(20)。
4.根据权利要求1所述的一种一体化移动厕所污水净化及资源回收装置，其特征在于：所述清水池(14)与排液口(15)之间通过直通管连接。
5.根据权利要求1所述的一种一体化移动厕所污水净化及资源回收装置，其特征在于：所述接触氧化池(11)与风机(16)之间通过90°弯管连接，所述消毒池(13)与消毒液发生器(17)之间通过90°弯管连接。
6.一种权利要求1所述的一体化移动厕所污水净化及资源回收装置的污水处理方法，其特征在于，具体包括以下步骤：污水由入液口(8)进入污水引流池(3)，经过污水过滤网(5)和格栅网(4)，初步过滤后分别经过翻板(19)和导流板(20)，导入移动厕所处理池(1)内的处理池(9)中，依次在水解酸化池(10)、接触氧化池(11)、多介质过滤池(12)、消毒池(13)和清水池(14)的作用下完成过滤，再由排液口(15)排出，完成污水的处理。
说明书
一体化移动厕所污水净化及资源回收装置及方法
技术领域
本发明属于厕所污水处理技术领域，具体涉及一体化移动厕所污水净化及资源回收装置，同时，本发明还涉及一体化移动厕所污水净化及资源回收装置的污水处理方法。
背景技术
随着我国经济建设进程的加快和文明程度的增高，移动厕所的应用越来越广泛。移动厕所由于具有分散性、独立性等因素导致产生的废水较难实现排入市政管网，若不处理直接排放，将对周边环境造成较恶劣的影响，如果进行人工湿地、土地快速渗滤、净化槽、稳定塘等单一技术处理，往往也面临着工艺流程较长，对污水处理的滤网更换较为不便，污水处理的效率较低质量较差，难以推广应用。
发明内容
本发明的目的在于提供一种一体化移动厕所污水净化及资源回收装置及方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种一体化移动厕所污水净化及资源回收装置，包括移动厕所处理池，所述移动厕所处理池的顶端开口处通过通管连接有污水引流池，所述污水引流池的内部底端设置有格栅网，所述格栅网的顶端设置有污水过滤网，所述污水引流池的顶端设置有污水盖，所述污水盖的内部贯穿连接有拉杆，且拉杆的底端贯穿污水过滤网与格栅网的顶端焊接连接，所述污水引流池的外侧壁两侧对称设置有两组入液口，所述移动厕所处理池的内部设置有处理池，所述处理池的内部由上至下依次设置有水解酸化池、接触氧化池、多介质过滤池、消毒池和清水池，所述移动厕所处理池的右侧壁底端设置有排液口，所述移动厕所处理池的内侧壁左端设置有风机，所述风机的底端设置有消毒液发生器。
优选的，所述通管的内部设置有转动轴，且转动轴的外侧周围设置有翻板。
优选的，所述通管与处理池之间，且移动厕所处理池的内侧壁两端对称焊接有两组导流板。
优选的，所述清水池与排液口之间通过直通管连接。
优选的，所述接触氧化池与风机之间通过90°弯管连接，所述消毒池与消毒液发生器之间通过90°弯管连接。
本发明提供了一体化移动厕所污水净化及资源回收装置的污水处理方法，具体包括以下步骤：污水由入液口进入污水引流池，经过污水过滤网和格栅网，初步过滤后分别经过翻板和导流板，导入移动厕所处理池内的处理池中，依次在水解酸化池、接触氧化池、多介质过滤池、消毒池和清水池的作用下完成过滤，再由排液口排出，完成污水的处理。
本发明的技术效果和优点：该一体化移动厕所污水净化及资源回收装置及方法，通过在污水引流池内部格栅网上安装贯穿污水盖的拉杆，方便对污水过滤网进行更换，处理池的内部依次设有水解酸化池、接触氧化池、多介质过滤池、接触氧化池与风机连接，提高污水氧化处理效率，消毒池与消毒液发生器连接，方便对消毒池内的污水进行灭菌，提高污水处理的质量。
