申请日2017.08.23
公开(公告)日2018.07.03
IPC分类号C02F1/00
摘要
本实用新型公开了一种基于污水处理的喷淋装置，包括底座和方向调节机构，所述底座的上表面与方向调节机构的底面固定连接，所述方向调节机构的底盘表面活动连接有转动座，所述转动座的表面固定连接有限位板，所述限位板的侧面开设有通孔，所述限位板通过其侧面开设的通孔活动连接有凸块，所述凸块的一端固定连接有支撑杆，所述支撑杆的顶面固定连接有锁定装置，所述锁定装置的一端与方向调节机构的表面活动连接。本实用新型，通过上述结构之间的配合，使得喷淋管有足够的空间放置，且可适配多种口径的喷淋管，对喷淋管的固定进行了改进，达到了解锁与夹持固定效果兼备且更加方便的效果。
权利要求书

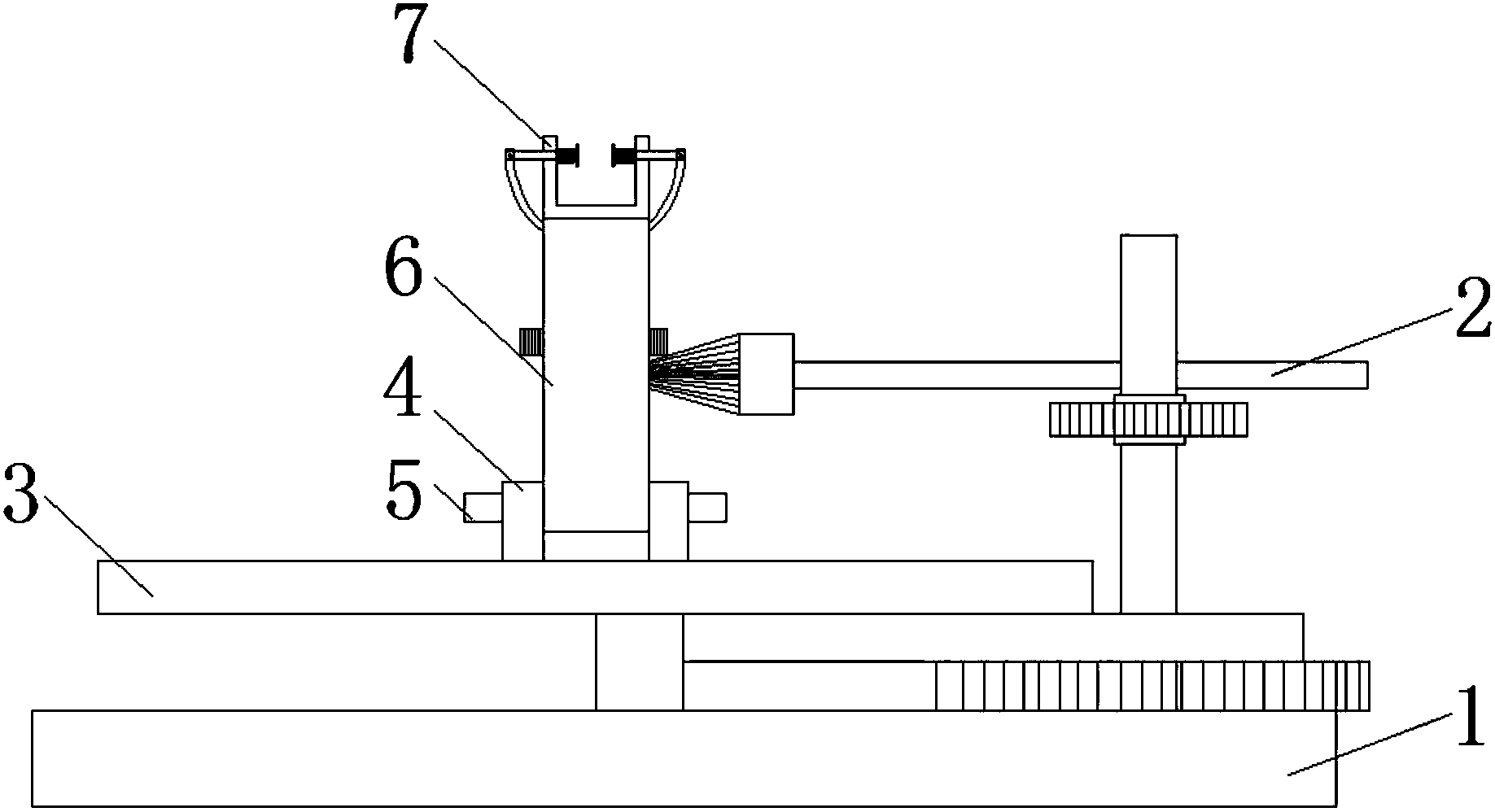

1.一种基于污水处理的喷淋装置，包括底座(1)和方向调节机构(2)，所述底座(1)的上表面与方向调节机构(2)的底面固定连接，所述方向调节机构(2)的底盘表面活动连接有转动座(3)，所述转动座(3)的表面固定连接有限位板(4)，所述限位板(4)的侧面开设有通孔，所述限位板(4)通过其侧面开设的通孔活动连接有凸块(5)，所述凸块(5)的一端固定连接有支撑杆(6)，其特征在于：所述支撑杆(6)的顶面固定连接有锁定装置(7)，所述锁定装置(7)的一端与方向调节机构(2)的表面活动连接;
所述锁定装置(7)包括固定件(71)，所述固定件(71)的侧面开设有通孔，所述固定件(71)通过通孔活动连接有连接棒(72)，所述连接棒(72)的一端固定连接有夹板(73)，所述连接棒(72)上靠近夹板(73)的表面活动连接有压缩弹簧(74)，所述压缩弹簧(74)远离夹板(73)的一端与固定件(71)的内壁活动连接，所述连接棒(72)远离夹板(73)的一端活动连接有第一转动装置(75)，所述连接棒(72)通过第一转动装置(75)活动连接有曲杆(76)，所述曲杆(76)的数量为两个，且两个曲杆(76)通过第二转动装置(77)活动连接，所述曲杆(76)远离第一转动装置(75)的一端固定连接有扶手(78);
所述第一转动装置(75)包括第一上夹板(751)，所述第一上夹板(751)的一侧固定连接有第一轴体(752)，所述第一轴体(752)远离第一上夹板(751)的一端固定连接有第一下夹板(753)，所述连接棒(72)和曲杆(76)上靠近第一轴体(752)的一端表面均开设有通孔，所述连接棒(72)和曲杆(76)通过其表面开设的通孔与第一轴体(752)的表面活动连接;
所述第二转动装置(77)包括第二上夹板(771)，所述第二上夹板(771)的一侧固定连接有第二轴体(772)，所述第二轴体(772)远离第二上夹板(771)的一端固定连接有第二下夹板(773)，所述曲杆(76)上靠近第二轴体(772)的一端表面开设有通孔，所述曲杆(76)通过通孔与第二轴体(772)的表面活动连接。
2.根据权利要求1所述的一种基于污水 处理的喷淋装置，其特征在于：所述固定件(71)的形状为凹型件。
3.根据权利要求1所述的一种基于污水处理的喷淋装置，其特征在于：所述固定件(71)侧面上开设的通孔数量为两个，且两个通孔以固定件(71)的底面中轴线对设置。
4.根据权利要求1所述的一种基于污水处理的喷淋装置，其特征在于：所述夹板(73)的数量为两个，且两个夹板(73)相对面固定连接有防滑垫。
5.根据权利要求1所述的一种基于污水处理的喷淋装置，其特征在于：所述压缩弹簧(74)的外径大于固定件(71)侧面开设的通孔内径。
6.根据权利要求1所述的一种基于污水处理的喷淋装置，其特征在于：所述扶手(78)的表面固定连接有防滑套。
说明书
一种基于污水处理的喷淋装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种基于污水处理的喷淋装置。
背景技术
污水处理是指为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括悬浮的大小固体颗粒、凝胶状扩散物、纯溶液，为了将去污成分可以充分与污水结合，提高污水处理效率，人们发明了一种基于污水处理的喷淋装置，如中国专利CN206328169U所公开的一种基于污水处理的喷淋装置，包括底座、方向调节机构、转动座和固定架，通过转动轴调节转动方向和喷淋角度，调节污水处理中不同喷淋角度，保证喷淋的气体或液体可以与污水均匀结合，从而去污成分可以充分与污水结合，提高污水处理效率，节省资源，为污水处理工作提供便利，由于上述设备中喷淋管的夹持固定效果不是太好，在使用中喷淋管容易脱落，给用户使用造成不便。
实用新型内容
本实用新型的目的在于提供一种基于污水处理的喷淋装置，具备了对喷淋管的固定装置进行改进，方便用户对喷淋管进行夹持固定的优点，解决了传统污水处理的喷淋装置中喷淋管夹持固定不方便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种基于污水处理的喷淋装置，一种基于污水处理的喷淋装置，包括底座和方向调节机构，所述底座的上表面与方向调节机构的底面固定连接，所述方向调节机构的底盘表面活动连接有转动座，所述转动座的表面固定连接有限位板，所述限位板的侧面开设有通孔，所述限位板通过其侧面开设的通孔活动连接有凸块，所述凸块的一端固定连接有支撑杆，所述支撑杆的顶面固定连接有锁定装置，所述锁定装置的一端与方向调节机构的表面活动连接。
所述锁定装置包括固定件，所述固定件的侧面开设有通孔，所述固定件通过通孔活动连接有连接棒，所述连接棒的一端固定连接有夹板，所述连接棒上靠近夹板的表面活动连接有压缩弹簧，所述压缩弹簧远离夹板的一端与固定件的内壁活动连接，所述连接棒远离夹板的一端活动连接有第一转动装置，所述连接棒通过第一转动装置活动连接有曲杆，所述曲杆的数量为两个，且两个曲杆通过第二转动装置活动连接，所述曲杆远离第一转动装置的一端固定连接有扶手。
所述第一转动装置包括第一上夹板，所述第一上夹板的一侧固定连接有第一轴体，所述第一轴体远离第一上夹板的一端固定连接有第一下夹板，所述连接棒和曲杆上靠近第一轴体的一端表面均开设有通孔，所述连接棒和曲杆通过其表面开设的通孔与第一轴体的表面活动连接。
所述第二转动装置包括第二上夹板，所述第二上夹板的一侧固定连接有第二轴体，所述第二轴体远离第二上夹板的一端固定连接有第二下夹板，所述曲杆上靠近第二轴体的一端表面开设有通孔，所述曲杆通过通孔与第二轴体的表面活动连接。
优选的，所述固定件的形状为凹型件。
优选的，所述固定件侧面上开设的通孔数量为两个，且两个通孔以固定件的底面中轴线对设置。
优选的，所述夹板的数量为两个，且两个夹板相对面固定连接有防滑垫。
优选的，所述压缩弹簧的外径大于固定件侧面开设的通孔内径。
优选的，所述扶手的表面固定连接有防滑套。
与现有技术相比，本实用新型的有益效果如下：本实用新型通过固定件的形状为凹型件，使得固定件有足够的空间放置喷淋管，通过连接棒、压缩弹簧、夹板之间的配合，使得在取出喷淋管的时候将连接棒向两侧拉伸，挤压弹簧开口张大，即可达到解锁效果，通过释放压缩弹簧，开口变小，喷淋管被锁定，同时，本装置还可适配多种口径的喷淋管，喷淋管既可以通过夹板的夹持达到锁定效果，也可以通过两个夹板与固定件内壁形成闭合套圈后对喷淋管进行锁定，连接棒通过第一转动装置活动连接有曲杆，通过第一上夹板、第一轴体、第一下夹板以及通孔之间的配合，使得连接棒和曲杆可以绕着第一轴体进行转动，连接棒与曲杆之间也可以达到相对转动效果，并且通过第一转动装置，在转动曲杆时，以第二转动装置为轴心，可以水平的将连接棒进行拉伸，使得连接棒与通孔之间运动时不会产生较大的阻力，曲杆的数量为两个，且两个曲杆通过第二转动装置活动连接，通过第二上夹板、第二轴体、第二下夹板和通孔之间的配合，使得两个曲杆可以绕着第二轴体进行转动，同时两个曲杆之间也能达到相对转动效果，通过扶手以及扶手表面固定连接有防滑套，使得装置的转动更加方便，且不会轻易打滑。通过上述结构之间的配合，对喷淋管的固定进行了改进，达到了解锁释放与夹持固定效果兼备且更加方便的效果。
