申请日2017.08.23
公开(公告)日2018.05.22
IPC分类号C02F3/12
摘要

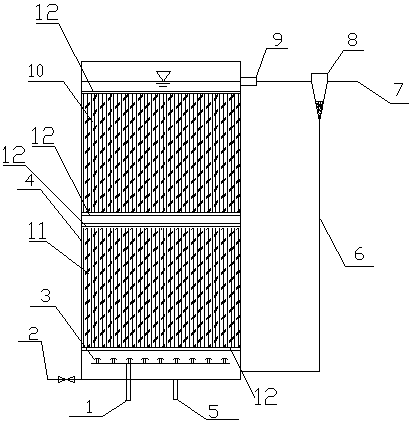

一种污泥自动回流的生化反应器，反应器壳体(4)内设有弹性填料层及曝气管(3)，曝气管(3)固定于反应器壳体(4)的底部;反应器壳体(4)的底部设有进水口(5)、排泥口(2)及与曝气管(3)相连通的进气口(1)，反应器壳体(4)的顶部设有出水口(9)，出水口(9)与旋流分离器(8)的进料口相连通，旋流分离器(8)的底流口通过污泥回流管(6)连入反应器壳体(4)的底部。本实用新型具有处理负荷高、能耗少、占地面积小、一次性投资少等优点，经实践表明，本实用新型还可以减少曝气气味对周边环境的影响，提高周边环境的空气质量。
权利要求书
1.一种污泥自动回流的生化反应器，包括反应器壳体(4)，其特征在于，所述反应器壳体(4)内设有弹性填料层及曝气管(3)，所述曝气管(3)固定于反应器壳体(4)的底部;反应器壳体(4)的底部设有进水口(5)、排泥口(2)及与所述曝气管(3)相连通的进气口(1)，反应器壳体(4)的顶部设有出水口(9)，出水口(9)与旋流分离器(8)的进料口相连通，旋流分离器(8)的底流口通过污泥回流管(6)连入反应器壳体(4)的底部。
2.根据权利要求1所述的一种污泥自动回流的生化反应器，其特征在于，所述弹性填料层包括上弹性填料层(10)和下弹性填料层(11)，上、下弹性填料层(11)之间设有空隙，上、下弹性填料层(10)、(11)均通过承托架(12)固定于反应器壳体(4)内。
3.根据权利要求1所述的一种污泥自动回流的生化反应器，其特征在于，所述反应器壳体(4)的高度至少为10米。
说明书
一种污泥自动回流的生化反应器
技术领域
本实用新型涉及一种利用好氧生物接触氧化法进行污水处理的设备，尤其是一种污泥自动回流的生化反应器。
背景技术
生物接触氧化法的工艺原理是在生物接触氧化池中添加一定量的填料，填料表面长有高活性的生物膜，通过提供氧源,生满生物膜的填料表面经过与充氧的污水 充分接触，使水中有机物得到吸附和降解，从而使污水得到净化。生物接触氧化法较普通活性污泥法相比，具有处理负荷高，处理效果好，剩余污泥少，污泥处理费用较低等优点。现有的生物接触氧化装置存在以下问题：
(1)一般的生物接触氧化装置池深较浅，氧气利用率不高，因此所需曝气量大，能耗较高。
(2)生物接触氧化装置对于特定的来水比较节省占地面积，但是对于高浓度的有机废水(COD≥3000mg/L)来说，由于其池深较浅，因此构筑物占地面积较大，导致一次性投资较高。
(3)生物接触氧化法兼具生物膜法和活性污泥法于一体，但由于其对污泥的截留作用有限，因此大量的活性污泥随水流飘出，导致装置内活性污泥含量较低，降低反应器对有机物的降解能力。
发明内容
本实用新型的目的是提供一种结构简单、提高氧气利用率低、降低能耗、占地面积小且提高反应器对有机物降解能力的污泥自动回流的生化反应器。
本实用新型解决现有技术问题所采用的技术方案：一种污泥自动回流的生化反应器，包括反应器壳体，所述反应器壳体内设有弹性填料层及曝气管，所述曝气管固定于反应器壳体的底部;反应器壳体的底部设有进水口、排泥口及与所述曝气管相连通的进气口，反应器壳体的顶部设有出水口，出水口与旋流分离器的进料口相连通，旋流分离器的底流口通过污泥回流管连入反应器壳体的底部。
所述弹性填料层包括上弹性填料层和下弹性填料层，上、下弹性填料层之间设有空隙，上、下弹性填料层均通过承托架固定于反应器壳体内。
所述反应器壳体的高度至少为10米。
本实用新型的有益效果在于：本实用新型结构简单，通过在反应器壳体内安装弹性填料层，一方面有利于微生物附着于弹性填料层上，另一方面弹性填料层有利于截留活性污泥，保证反应器壳体内污泥浓度;通过将出水口与旋流分离器相连，有助于将随水流飘出的活性污泥进行回流，进一步保证反应器壳体内污泥的浓度;而通过在反应器壳体底部设置曝气管，达到了深层曝气的目的，进一步提高了废水中氧气的浓度;而弹性填料层的设置使得污水处理过程中产生的气泡在上升过程中不断的被切割，有利于水气传质，极大的提高了氧气利用率，因此，弹性填料层与曝气管的设置使反应器内溶解氧的含量得到提高。使本实用新型具有处理负荷高、能耗少、占地面积小、一次性投资少等优点，经实践表明，本实用新型还可以减少曝气气味对周边环境的影响，提高周边环境的空气质量。
