申请日2017.08.23
公开(公告)日2018.05.11
IPC分类号B01F9/08
摘要
本实用新型公开了一种造纸用的污泥搅拌装置，包括连接框体，所述连接框体两侧分别设有散热风扇，所述连接框体外部设有第一齿轮，所述连接框体左侧设有第一电机，所述第一电机下部设有支撑柱，所述第一电机的外部设有连接轴，所述连接轴的外部设有螺旋搅拌装置，所述螺旋搅拌装置两侧分别设有连接板，所述连接轴和所述螺旋搅拌装置置于所述连接框体的内部，所述连接轴和所述连接框体通过轴承进行连接，所述连接框体下部设有连接架体，所述连接架体下部设有支撑板，所述支撑板下部设有移动装置，所述支撑板上部设有电源控制装置。通过增设的连接框体使污泥在搅拌的过程中能够被充分搅拌，造价成本低，提高了工作效率和工作质量。
权利要求书

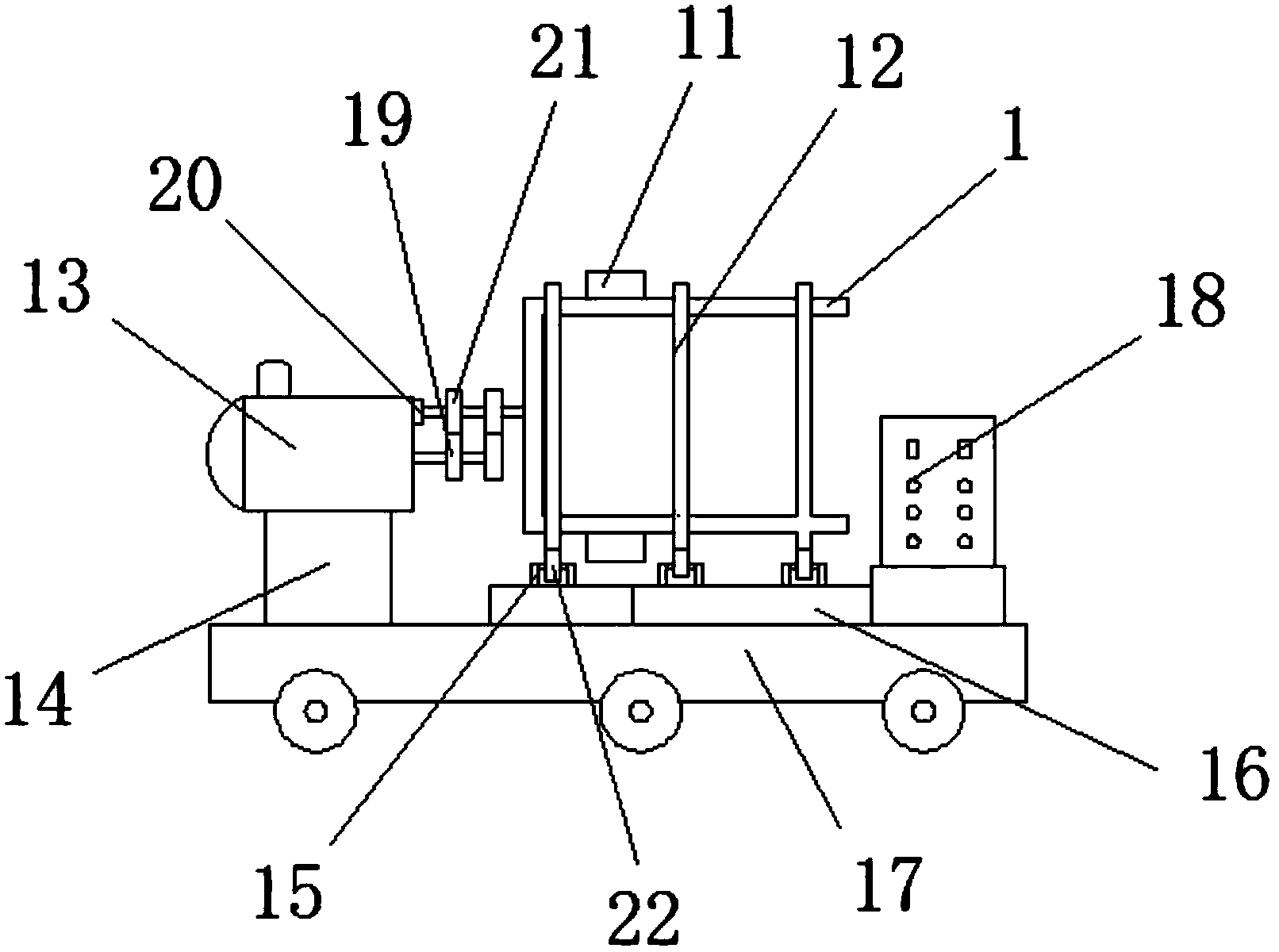

1.一种造纸用的污泥搅拌装置，包括连接框体(1)，其特征在于：所述连接框体(1)两侧分别设有散热风扇(11)，所述连接框体(1)外部设有第一齿轮(12)，所述连接框体(1)左侧设有第一电机(13)，所述第一电机(13)下部设有支撑柱(14)，所述第一电机(13)的外部设有连接轴，所述连接轴的外部设有螺旋搅拌装置(26)，所述螺旋搅拌装置(26)两侧分别设有连接板(27)，所述连接轴和所述螺旋搅拌装置(26)置于所述连接框体(1)的内部，所述连接轴和所述连接框体(1)通过轴承进行连接，所述连接框体(1)下部设有连接架体(15)，所述连接架体(15)下部设有支撑板(16)，所述支撑板(16)下部设有移动装置(17)，所述支撑板(16)上部设有电源控制装置(18)。
2.根据权利要求1所述的一种造纸用的污泥搅拌装置，其特征在于：所述第一电机(13)的内部设有电机轴，所述电机轴的外部设有第二齿轮(19)，所述第一电机(13)的外部设有轴承座(20)，所述轴承座(20)和所述第一电机(13)之间通过螺栓进行连接，所述第一电机(13)和电源之间进行电性连接。
3.根据权利要求2所述的一种造纸用的污泥搅拌装置，其特征在于：所述连接框体(1)的内部设有连接轴，所述连接轴的外部设有第三齿轮(21)，所述第二齿轮(19)和所述第三齿轮(21)进行连接，所述连接轴置于所述轴承座(20)的内部。
4.根据权利要求1所述的一种造纸用的污泥 搅拌装置，其特征在于：所述连接架体(15)的内部设有第四齿轮(22)，所述第四齿轮(22)和所述连接架体(15)之间通过轴承进行连接，所述第四齿轮(22)和所述第一齿轮(12)进行连接。
5.根据权利要求1所述的一种造纸用的污泥搅拌装置，其特征在于：所述连接框体(1)的内部设有污泥料腔(23)，所述污泥料腔(23)和所述连接框体(1)通过螺栓进行连接，所述污泥料腔(23)的右侧设有进料口(24)和出料口(25)，所述出料口(25)位于所述进料口(24)的上方。
6.根据权利要求5所述的一种造纸用的污泥搅拌装置，其特征在于：所述污泥料腔(23)的右侧设有第二电机(29)，所述第二电机(29)和电源进行电性连接，所述第二电机(29)的内部设有电机轴，所述第二电机(29)的上部设有电源装置(28)，所述第二电机(29)和所述电源装置(28)分别与所述连接框体(1)通过螺栓进行连接。
7.根据权利要求1所述的一种造纸用的污泥搅拌装置，其特征在于：所述散热风扇(11)和所述连接框体(1)通过螺栓进行连接，所述散热风扇(11)内部设有蓄电池，所述散热风扇(11)和蓄电池进行电性连接。
说明书
一种造纸用的污泥搅拌装置
技术领域
本实用新型涉及造纸设备技术领域，具体为一种造纸用的污泥搅拌装置。
背景技术
造纸行业，由于造纸原料是使用废纸，因此在造纸过程中会产生大量的污泥，为了环境保护和节约成本的要求，造纸过程中产生的大量污泥不能够直接排放到外界，而需要污泥中加入絮凝剂对污泥进行回收利用再排放。
目前，市面上的污泥搅拌装置用的污泥料腔基本上都是固定式的，在污泥料腔内部设有搅拌装置对污泥进行搅拌，这样的污泥搅拌装置存在搅拌不够充分的缺点，从而导致絮凝效果不好的缺陷，并且结构较为单一。除此之外，市面上的污泥搅拌装置对污泥搅拌的面积较小，降低了工作效率和工作质量。
实用新型内容
本实用新型的目的在于提供一种造纸用的污泥搅拌装置，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种造纸用的污泥搅拌装置，包括连接框体，所述连接框体两侧分别设有散热风扇，所述连接框体外部设有第一齿轮，所述连接框体左侧设有第一电机，所述第一电机下部设有支撑柱，所述第一电机的外部设有连接轴，所述连接轴的外部设有螺旋搅拌装置，所述螺旋搅拌装置两侧分别设有连接板，所述连接轴和所述螺旋搅拌装置置于所述连接框体的内部，所述连接轴和所述连接框体通过轴承进行连接，所述连接框体下部设有连接架体，所述连接架体下部设有支撑板，所述支撑板下部设有移动装置，所述支撑板上部设有电源控制装置。
进一步的，所述第一电机的内部设有电机轴，所述电机轴的外部设有第二齿轮，所述第一电机的外部设有轴承座，所述轴承座和所述第一电机之间通过螺栓进行连接，所述第一电机和电源之间进行电性连接。
进一步的，所述连接框体的内部设有连接轴，所述连接轴的外部设有第三齿轮，所述第二齿轮和所述第三齿轮进行连接，所述连接轴置于所述轴承座的内部。
进一步的，所述连接架体的内部设有第四齿轮，所述第四齿轮和所述连接架体之间通过轴承进行连接，所述第四齿轮和所述第一齿轮进行连接。
进一步的，所述连接框体的内部设有污泥料腔，所述污泥料腔和所述连接框体通过螺栓进行连接，所述污泥料腔的右侧设有进料口和出料口，所述出料口位于所述进料口的上方。
进一步的，所述污泥料腔的右侧设有第二电机，所述第二电机和电源进行电性连接，所述第二电机的内部设有电机轴，所述第二电机的上部设有电源装置，所述第二电机和所述电源装置分别与所述连接框体通过螺栓进行连接。
进一步的，所述散热风扇和所述连接框体通过螺栓进行连接，所述散热风扇内部设有蓄电池，所述散热风扇和蓄电池进行电性连接。
与现有技术相比，本实用新型的有益效果如下：
1.通过增设的连接框体带动污泥料腔进行转动，使污泥在搅拌的过程中能够被充分搅拌，提高了工作效率和工作质量，并且造价成本低，结构简单，易于实现。
2.通过在污泥料腔内部增设的横向旋转的螺旋搅拌装置，螺旋搅拌装置外部设有连接板，能够增大搅拌面积，提高了工作效率和工作质量。
