申请日2017.08.23
公开(公告)日2018.04.13
IPC分类号C02F1/72
摘要
本实用新型涉及一种污水氧化处理池,属于污水处理技术领域。及一种污水氧化处理池，包括设置若干矩形螺旋线的通气管网的水池以及主管道，通气管网在水池内呈矩阵排列;水池底部设置若干固定通气管网的基座，所述基座上设置用于固定通气管网的扣件;所述通气管网设置若干排气口;所述主管道与通气管网分别连通并由阀门控制开闭，所述阀门由控制系统控制。本实用新型能够使水池内的污水得到充分的反应，保证污水内的有害物质的到充分的处理，能够大大提高污水处理质量和处理效率。本实用新型可以使污水得到充分的氧化反应，使污水得到充分的处理，最终保证污水的排放不会污染环境。本实用新型具有良好的经济效益和环保效益。
权利要求书

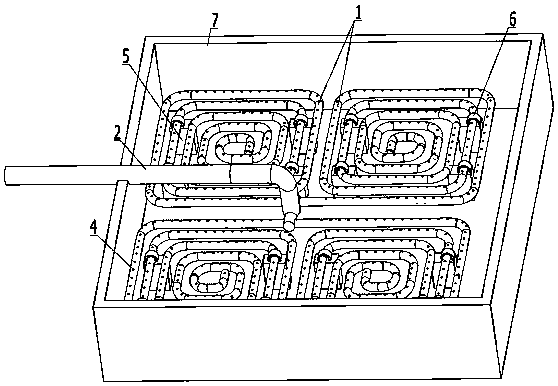

1.一种污水氧化处理池，其特征在于：包括设置若干矩形螺旋线的通气管网(1)的水池(7)以及主管道(2)，通气管网(1)在水池(7)内呈矩阵排列;水池(7)底部设置若干固定通气管网(1)的基座(3)，所述基座(3)上设置用于固定通气管网(1)的扣件(6);所述通气管网(1)设置若干排气口(4);所述主管道(2)与通气管网(1)分别连通并由阀门控制开闭，所述阀门由控制系统控制。
2.根据权利要求1所述的一种污水氧化处理池，其特征在于：通气管网(1)上设置若干通气圆柱管(5)，所述通气圆柱管(5)上设置若干排气口(4)。
3.根据权利要求2所述的一种污水氧化处理池，其特征在于：通气圆柱管(5)设置在通气管网(1)的下侧面。
4.根据权利要求1所述的一种污水氧化处理池，其特征在于：所述基座(3)的高度为10～20cm。
5.根据权利要求1～4任一项所述的一种污水氧化处理池，其特征在于：所述排气口(4)为圆形，排气口(4)的直径为0.5～1.2mm。
说明书
一种污水氧化处理池
技术领域
本实用新型涉及一种污水氧化处理池,属于污水处理技术领域。
背景技术
近些年来，环保形势日益严峻，为了保证可持续的发展，国家对污水的排放要求越来越高，工业废水和生活废水等需要进行充处理后才能排放。污水 处理将污水排入水池内并向污水通入氧化气体对污水进行氧化反应，将部分有害物质氧化。目前使用的污水氧化处理池的通气管只是单纯的一条管道，这样并不能保证氧化气体的通入量，对于体量巨大的污水不能保证其充分反应。此外，通气管设置在水池底部，严重影响气体的通入量。传统的污水处理池效果差，很难达到污水处理要求。
实用新型内容
本实用新型的目的是提供一种通气效率高、能够使污水与气体充分反应的污水氧化处理池。
为了实现上述目的，本实用新型采用的技术方案是：
一种污水氧化处理池，包括设置若干矩形螺旋线的通气管网的水池以及主管道，通气管网在水池内呈矩阵排列;水池底部设置若干固定通气管网的基座，所述基座上设置用于固定通气管网的扣件;所述通气管网设置若干排气口;所述主管道与通气管网分别连通并由阀门控制开闭，所述阀门由控制系统控制。
本实用新型技术方案的进一步改进在于：通气管网上设置若干通气圆柱管，所述通气圆柱管上设置若干排气口。
本实用新型技术方案的进一步改进在于：通气圆柱管设置在通气管网的下侧面。
本实用新型技术方案的进一步改进在于：所述基座的高度为10～20cm。
本实用新型技术方案的进一步改进在于：所述排气口为圆形，排气口的直径为0.5～1.2mm。
由于采用了上述技术方案，本实用新型取得的技术效果有：
本实用新型在水池内设置了矩形螺旋线的通气管网，并且通气管网呈矩阵排列能够保证水池内各个区域均被覆盖，保证对污水的氧化反应能够充分进行。
本实用新型中各个通气管网并联设置，可以更加精确的控制各个区域内的氧化反应，同时在某个区域内的通气管网发生故障后，不会影响整体污水氧化的进行。
本实用新型在通气管网上设置有若干通气圆柱管，在所述通气圆柱管上也设置有若干排气口，从而能够设置更多的排气口。
本实用新型将通气圆柱管设置在通气管网的下侧面，可以保证气体有尽可能多的时间在污水中，保证氧化反应的充分进行。
本实用新型可以使污水得到充分的氧化反应，能够提高污水的处理效率。
本实用新型在水池内设置了矩形螺旋线的通气管网，并且通气管网呈矩阵排列能够保证水池内各个区域均被覆盖，保证对污水的氧化反应能够充分进行。
本实用新型中各个通气管网并联设置，可以更加精确的控制各个区域内的氧化反应，同时在某个区域内的通气管网发生故障后，不会影响整体污水氧化的进行。
本实用新型在通气管网上设置有若干通气圆柱管，在所述通气圆柱管上也设置有若干排气口，从而能够设置更多的排气口。
本实用新型将通气圆柱管设置在通气管网的下侧面，可以保证气体有尽可能多的时间在污水中，保证氧化反应的充分进行。
本实用新型可以使污水得到充分的氧化反应，能够提高污水的处理效率。
