申请日2017.08.23
公开(公告)日2018.03.16
IPC分类号E03B1/04; C02F9/02
摘要
本实用新型公开了一种省水省电的废水利用装置，包括储水箱、过滤板、插板、净化板和推动板，所述过滤板固定连接在储水箱的内壁，所述插板活动连接在过滤板的顶部，储水箱的内壁开设有环形插槽，插板通过储水箱的环形插槽与储水箱活动连接，所述净化板固定连接在储水箱的内壁，插板的顶部与净化板的底部活动连接，所述推动板固定连接在插板的侧面，储水箱环形插槽的内壁开设有滑槽，推动板通过储水箱环形插槽的滑槽与储水箱环形插槽滑槽的内壁活动连接。本实用新型通过上述等结构之间的配合使用，解决了推动板调节过滤孔位置的效果不好，容易出现偏差的问题，实现了过滤孔之间的对其和错位更准确，使用效果更好。
权利要求书

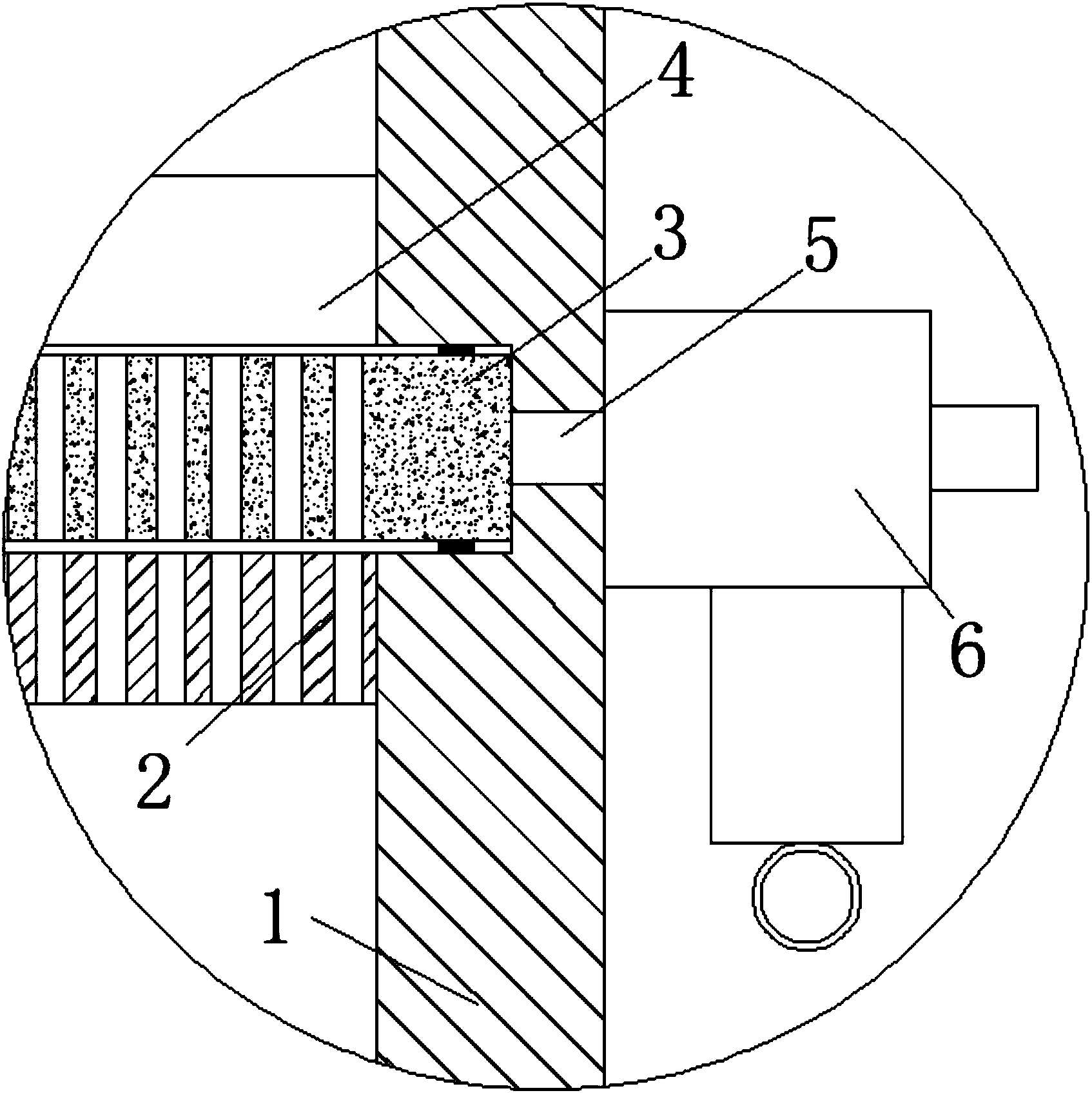

1.一种省水省电的废水利用装置，包括储水箱(1)、过滤板(2)、插板(3)、净化板(4)和推动板(5)，所述过滤板(2)固定连接在储水箱(1)的内壁，所述插板(3)活动连接在过滤板(2)的顶部，储水箱(1)的内壁开设有环形插槽，插板(3)通过储水箱(1)的环形插槽与储水箱(1)活动连接，所述净化板(4)固定连接在储水箱(1)的内壁，插板(3)的顶部与净化板(4)的底部活动连接，所述推动板(5)固定连接在插板(3)的侧面，储水箱(1)环形插槽的内壁开设有滑槽，推动板(5)通过储水箱(1)环形插槽的滑槽与储水箱(1)环形插槽滑槽的内壁活动连接，其特征在于：所述储水箱(1)的侧面固定连接有调节装置(6)，推动板(5)的一端通过储水箱(1)环形插槽的滑槽与调节装置(6)活动连接;
所述调节装置(6)包括框架一(7)，所述框架一(7)的内壁活动连接有传动板一(8)，框架一(7)腔内的底部开设有凹槽，传动板一(8)的底部与框架一(7)凹槽的内壁活动连接，所述传动板一(8)的一侧固定连接有复位弹簧一(9)，复位弹簧一(9)的侧面与储水箱(1)的侧面固定连接，所述传动板一(8)的一侧还固定连接有横杆(10)，横杆(10)的一端与推动板(5)的侧面固定连接，横杆(10)通过储水箱(1)环形插槽的滑槽与储水箱(1)活动连接，框架一(7)的侧面开设有通孔，所述传动板一(8)的另一侧通过框架一(7)的通孔固定连接有按钮(11)，按钮(11)通过框架一(7)的通孔与框架一(7)活动连接，所述框架一(7)的底部固定连接有框架二(12)，所述框架二(12)的内壁活动连接有传动板二(13)，传动板二(13)的顶部与框架一(7)的底部活动连接，所述传动板二(13)的底部固定连接有复位弹簧二(14)，复位弹簧二(14)的底部与框架二(12)的内壁固定连接，所述复位弹簧二(14)的底部还固定连接有竖杆(15)，传动板二(13)和框架一(7)的底部均开设有通孔，所述竖杆(15)的一端通过传动板二(13)和框架一(7)的通过固定连接有卡块(16)，卡块(16)通过框架一(7)底部的通孔与框架一(7)活动连接，所述框架二(12)的底部开设有通孔，所述竖杆(15)的另一端通过框架二(12)底部的通孔固定连接有拉环(17)，竖杆(15)通过框架二(12)的通孔与框架二(12)活动连接。
2.根据权利要求1所述的一种省水省电的废水 利用装置，其特征在于：所述复位弹簧一(9)的数量为两个，且两个复位弹簧一(9)以传动板一(8)的横向中线为轴线对称分布在传动板一(8)的侧面。
3.根据权利要求1所述的一种省水省电的废水利用装置，其特征在于：所述按钮(11)的大小与框架一(7)侧面的通孔相适配，且通孔的内壁固定连接有防摩擦垫片。
4.根据权利要求1所述的一种省水省电的废水利用装置，其特征在于：所述传动板二(13)的两侧与框架二(12)内壁的接触面通过圆弧过度连接。
5.根据权利要求1所述的一种省水省电的废水利用装置，其特征在于：所述复位弹簧二(14)的数量为两个，且两个复位弹簧二(14)以传动板二(13)的纵向中线为轴线对称分布在传动板二(13)的底部。
6.根据权利要求1所述的一种省水省电的废水利用装置，其特征在于：所述竖杆(15)的大小与框架二(12)底部的通孔相适配，且通孔的内壁固定连接有防摩擦垫片。
说明书
一种省水省电的废水利用装置
技术领域
本实用新型涉及废水利用装置技术领域，具体为一种省水省电的废水利用装置。
背景技术
水是人类生存所必须的物质，它不仅能给我们生命的活力，还能用来清洁，在日常的清洁过程中，会使用相当多的水资源，而这些水资源使用后直接流入下水道，无法二次利用，造成了相当的浪费，普通家庭节水也只是将使用过的水用水桶储存起来，而方便收集的水毕竟只占很小的一部分，同时水桶储存的水不能够净化，废水内的有害物质会影响人们的健康，而使用净水机对水进行净化会浪费一定的电能，使用成本高。为了解决上述问题，我们提出了一种省水省电的废水利用装置。中国专利(公告号：CN206289686U)公开了一种省水省电的废水利用装置，包括储水箱和地漏，储水箱通过进水管连接有S形通水管，S型通水管远离进水管的一端与地漏出水端连接，储水箱的内侧壁上固定有过滤板和净化板，过滤板位于净化板的下方，进水管的出水口位于过滤板的下方，过滤板与净化板之间设有插板，储水箱的内侧壁上设有与插板对应的环形插槽，插板的一侧设有推动板，推动板远离插板的一侧贯穿插槽内底部并向外延伸，推动板的两侧对称设有弹簧。该实用新型新型结构简单，使用方便，通过地漏直接收集废水，省时省力，对废水进行储存、过滤、净化，方便二次使用，减少水资源的浪费，不使用净化机对废水净化，需要的电能少。该实用新型通过推动板来调节插板和过滤板两者过滤孔的对应，但是调解过程容易出现偏差，不容易确定两者过滤孔是否完全错位或者完全对应，使用效果不好。
实用新型内容
本实用新型的目的在于提供一种省水省电的废水利用装置，具备了过滤孔之间的对其和错位更准确，使用效果更好的优点，解决了推动板调节过滤孔位置的效果不好，容易出现偏差的问题。
为实现上述目的，本实用新型提供如下技术方案：一种省水省电的废水利用装置，包括储水箱、过滤板、插板、净化板和推动板，所述过滤板固定连接在储水箱的内壁，所述插板活动连接在过滤板的顶部，储水箱的内壁开设有环形插槽，插板通过储水箱的环形插槽与储水箱活动连接，所述净化板固定连接在储水箱的内壁，插板的顶部与净化板的底部活动连接，所述推动板固定连接在插板的侧面，储水箱环形插槽的内壁开设有滑槽，推动板通过储水箱环形插槽的滑槽与储水箱环形插槽滑槽的内壁活动连接，所述储水箱的侧面固定连接有调节装置，推动板的一端通过储水箱环形插槽的滑槽与调节装置活动连接。
所述调节装置包括框架一，所述框架一的内壁活动连接有传动板一，框架一腔内的底部开设有凹槽，传动板一的底部与框架一凹槽的内壁活动连接，所述传动板一的一侧固定连接有复位弹簧一，复位弹簧一的侧面与储水箱的侧面固定连接，所述传动板一的一侧还固定连接有横杆，横杆的一端与推动板的侧面固定连接，横杆通过储水箱环形插槽的滑槽与储水箱活动连接，框架一的侧面开设有通孔，所述传动板一的另一侧通过框架一的通孔固定连接有按钮，按钮通过框架一的通孔与框架一活动连接，所述框架一的底部固定连接有框架二，所述框架二的内壁活动连接有传动板二，传动板二的顶部与框架一的底部活动连接，所述传动板二的底部固定连接有复位弹簧二，复位弹簧二的底部与框架二的内壁固定连接，所述复位弹簧二的底部还固定连接有竖杆，传动板二和框架一的底部均开设有通孔，所述竖杆的一端通过传动板二和框架一的通过固定连接有卡块，卡块通过框架一底部的通孔与框架一活动连接，所述框架二的底部开设有通孔，所述竖杆的另一端通过框架二底部的通孔固定连接有拉环，竖杆通过框架二的通孔与框架二活动连接。
优选的，所述复位弹簧一的数量为两个，且两个复位弹簧一以传动板一的横向中线为轴线对称分布在传动板一的侧面。
优选的，所述按钮的大小与框架一侧面的通孔相适配，且通孔的内壁固定连接有防摩擦垫片。
优选的，所述传动板二的两侧与框架二内壁的接触面通过圆弧过度连接。
优选的，所述复位弹簧二的数量为两个，且两个复位弹簧二以传动板二的纵向中线为轴线对称分布在传动板二的底部。
优选的，所述竖杆的大小与框架二底部的通孔相适配，且通孔的内壁固定连接有防摩擦垫片。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置框架一、传动板一、复位弹簧一、横杆和按钮，初始状态下插板和过滤板的过滤孔相互对应，水流可以通过，当过滤结束时候，按动按钮，按钮动过传动作用，使传动板一、横杆和推动板往一侧运动，同时压缩复位弹簧一，挤压卡块进入框架一的通孔，直至插板的一端与环形插槽的内壁接触，此时卡块在复位弹簧二的作用弹出，实现对传动板一的固定，当卡块卡住传动板一时，插板的一端与环形插槽的内壁接触，插板的过滤孔与过滤板的过滤孔相互错位，使水流不能流通。
2、本实用新型通过设置框架二、传动板二、复位弹簧二、竖杆、卡块和拉环，如上所述，过滤孔相互错位后水流不通，需要过滤孔相互对其时，拉动拉环，拉环的运动带动竖杆、传动板二和卡块往下运动，同时压缩复位弹簧二，最终实现了卡块与传动板一的卡接解除，传动板一在复位弹簧一的作用下，回到初始状态，此时插板也重新回到初始状态与过滤板的过滤孔相对齐。
综上所述，通过上述等结构之间的配合使用，解决了推动板调节过滤孔位置的效果不好，容易出现偏差的问题，实现了过滤孔之间的对其和错位更准确，使用效果更好。
