申请日2017.08.23
公开(公告)日2018.03.13
IPC分类号C02F9/14
摘要
本实用新型涉及一种中药制备中的废水处理系统，包括顺次管道连通的格栅池、酸化调节池、厌氧反应池、生物接触氧化池、沉淀池、消毒池、多介质过滤器及取样井;格栅池和酸化调节池之间、消毒池和多介质过滤器之间的管道上均设置有水泵;生物接触氧化池还连接有压缩空气进气管道，其内部填充有填料，填料表面附着有生物膜;多介质过滤器内填充有石英砂和活性炭;所述厌氧反应池内设置有UASB反应器。本实用新型能够有效调节水质pH值和去除大多数有机物，并且污水中的重要成分被极大的保留至污泥中回收利用，提高了污泥的营养成分含量，最大化的利用了污水中的营养物质，降低了污水处理成本。
权利要求书
1.一种中药制备中的废水处理系统，其特征在于：包括顺次管道连通的格栅池、酸化调节池、厌氧反应池、生物接触氧化池、沉淀池、消毒池、多介质过滤器及取样井;
其中，
所述格栅池和酸化调节池之间、消毒池和多介质过滤器之间的管道上均设置有水泵;
所述生物接触氧化池还连接有压缩空气进气管道，其内部填充有填料，填料表面附着有生物膜;
所述多介质过滤器内填充有石英砂和活性炭;
所述厌氧反应池内设置有UASB反应器。
2.根据权利要求1所述的一种中药制备中的废水处理系统，其特征在于：该废水处理系统还包括有污泥处理系统，污泥处理系统包括互连的污泥浓缩池和板框压滤机，所述厌氧反应池、生物接触氧化池、沉淀池均与污泥浓缩池管道连通。
3.根据权利要求2所述的一种中药制备中的废水处理系统，其特征在于：所述污泥浓缩池还设置有回流管，回流管连通格栅池和酸化调节池之间的管道。
4.根据权利要求2或3所述的一种中药制备中的废水处理系统，其特征在于：所述生物接触氧化池、沉淀池与污泥浓缩池连接的管道均设置有螺杆泵。
5.根据权利要求1所述的一种中药制备中的废水 处理系统，其特征在于：所述沉淀池包括水泥池(2)，水泥池(2)外部底端设置有污水进口管(1)和排污管(7)，水泥池(2)内部底端铺设有鹅卵石降尘层，鹅卵石降尘层上端设置有由多个正六边形斜管无间隙拼接而成的斜管组件(6);所述水泥池(2)内侧顶部还横向设置有带有通槽的导流板(5)，导流板(5)整体高度低于水泥池(2)高度;所述导流板(5)一端通过水泥池(2)的侧壁封口，且导流板(5)另一端贯穿与水泥池(2)封口侧壁相对的侧壁并形成开口，所述导流板(5)位于封口端侧面设置有多个通孔(3)，所述导流板(5)内通槽沿长度方向设置有多个海绵隔板(4)，海绵隔板(4)的高度低于导流板(5)的侧壁高度。
说明书
一种中药制备中的废水处理系统
技术领域
本实用新型涉及废水处理，属于废水处理设备技术领域，更具体地说，本实用新型涉及一种中药制备中的废水处理系统。
背景技术
中药的生产过程中的产品提纯与净化都离不开水。生产过程中的浸泡、洗药、煮药、蒸煮、提取、蒸发、浓缩、过滤、除渣、干燥等工段都是需要以水为载体，同时为了满足车间洁净等级的要求，车间每日清洁卫生用水也较一般工业车间大得多。有关资料显示，每处理1T天然中药材至成品耗水量在20-30m3之间。中药制药的生产过程都会产生不同浓度的有机废水，而且水质波动较大，其中COD含量最高可达15000mg/L,BOD含量可达 4000mg/L。中药制药废水中主要含有各种天然有机物，其中主要成分为糖类、有机酸、苷类、蒽醌、木质素、生物碱、单宁鞣质、蛋白质、淀粉及他们的水解物质等。
为此，中药制备中产生的废水需要经过处理，方可进行排放，以往的污水处理系统大多结构复杂，运行成本高，且处理时还会加入一些催化剂或其它物质，随无害但却影响了水质成分，并且在污水处理时，基本都是污水污泥一起处理，没有在处理过程中将二者分离，导致许多营养物质被消耗或中和，污泥营养物质含量少，无疑造成了资源浪费。
实用新型内容
基于以上技术问题，本实用新型提供了一种中药制备中的废水处理系统，从而解决了现有技术中污水处理成本高、结构复杂，以及营养物质被过度消耗、中和的技术问题。
为解决以上技术问题，本实用新型采用的技术方案如下：

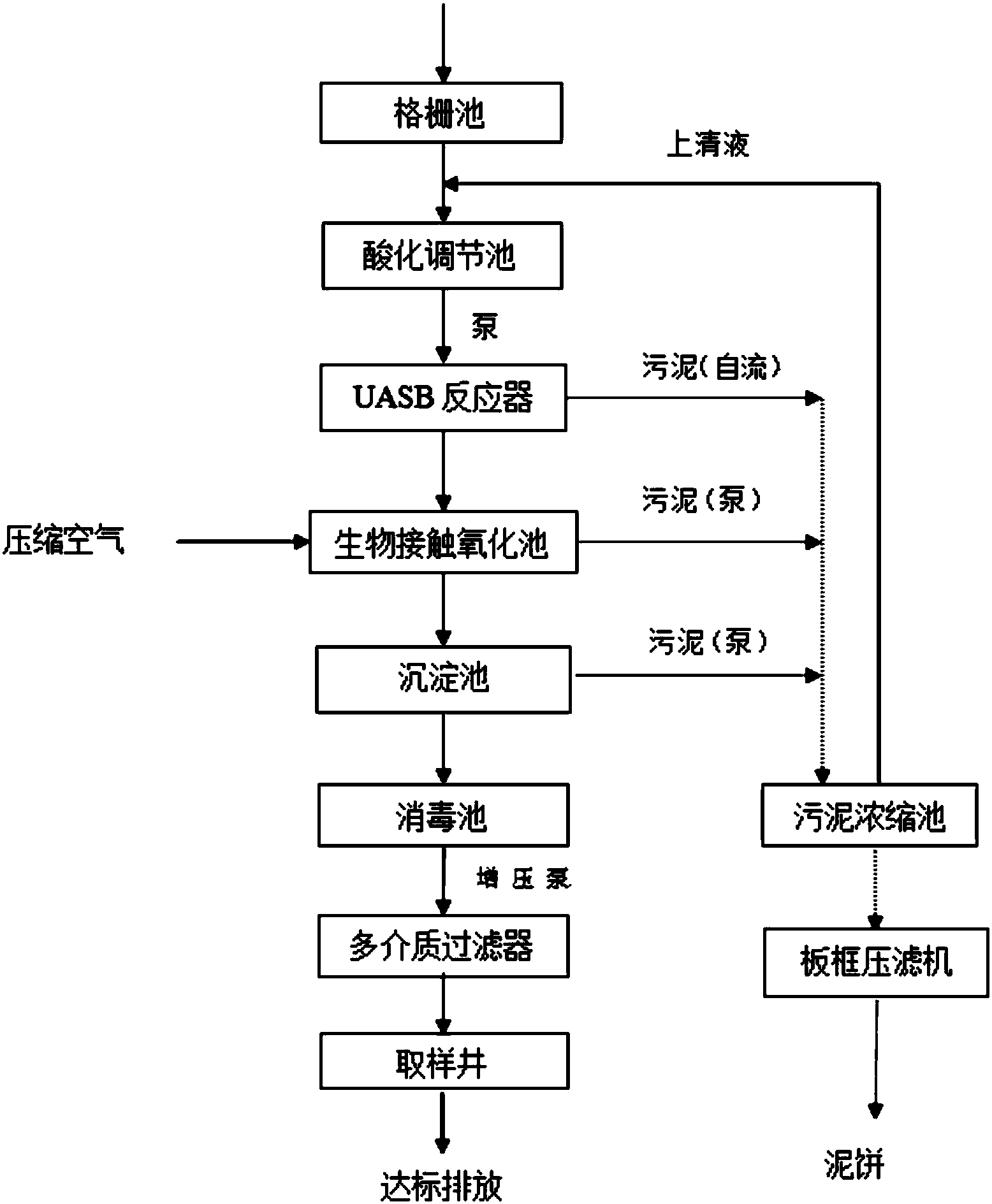

一种中药制备中的废水处理系统，包括顺次管道连通的格栅池、酸化调节池、厌氧反应池、生物接触氧化池、沉淀池、消毒池、多介质过滤器及取样井;
其中，
所述格栅池和酸化调节池之间、消毒池和多介质过滤器之间的管道上均设置有水泵;
所述生物接触氧化池还连接有压缩空气进气管道，其内部填充有填料，填料表面附着有生物膜;
所述多介质过滤器内填充有石英砂和活性炭;
所述厌氧反应池内设置有UASB反应器。
在以上技术方案基础上，该废水处理系统还包括有污泥处理系统，污泥处理系统包括互连的污泥浓缩池和板框压滤机，所述厌氧反应池、生物接触氧化池、沉淀池均与污泥浓缩池管道连通。
在以上技术方案基础上，所述污泥浓缩池还设置有回流管，回流管连通格栅池和酸化调节池之间的管道。
在以上技术方案基础上，所述生物接触氧化池、沉淀池与污泥浓缩池连接的管道均设置有螺杆泵。
在以上技术方案基础上，所述沉淀池包括水泥池，水泥池外部底端设置有污水进口管和排污管，水泥池内部底端铺设有鹅卵石降尘层，鹅卵石降尘层上端设置有由多个正六边形斜管无间隙拼接而成的斜管组件;所述水泥池内侧顶部还横向设置有带有通槽的导流板，导流板整体高度低于水泥池高度;所述导流板一端通过水泥池的侧壁封口，且导流板另一端贯穿与水泥池封口侧壁相对的侧壁并形成开口，所述导流板位于封口端侧面设置有多个通孔，所述导流板内通槽沿长度方向设置有多个海绵隔板，海绵隔板的高度低于导流板的侧壁高度。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：本实用新型结构简单，能够有效调节水质pH值和去除大多数有机物，并且污水中的重要成分被极大的保留至污泥中回收利用，提高了污泥的营养成分含量，并且污水中的重要成分被极大的保留至污泥中回收利用，最大化的利用了污水中的营养物质，降低了污水处理成本。
