申请日2017.08.23
公开(公告)日2018.04.13
IPC分类号B01D36/02
摘要
本实用新型公开了一种改进的生活污水排渣装置，包括水箱、进水管、存渣盘、存水腔、排水管，水箱内连接有支撑板，支撑板的前后两侧连接有第一滚轮、第二滚轮和皮带，第一滚轮与电机通过链条互相连接，支撑板两侧分别连接有第一阻挡板，皮带连接有插槽，插槽内插设有过滤部，过滤部包括插板、容纳框、铰接轮、第三阻挡板、第二弹簧和限位块，容纳框的进水侧还固定连接有若干个第一过滤板，第一过滤板与容纳框之间的夹角为60°，插槽上还铰接有连接板，连接板的内侧固定连接有若干个第二过滤板，本实用新型能够改进现有技术的不足，具有更好的固体污物去除效果。
权利要求书

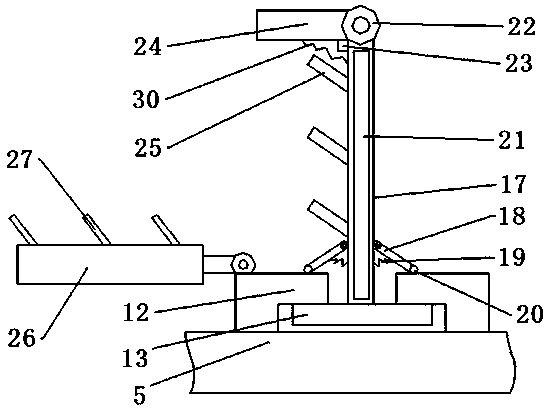

1.一种改进的生活污水排渣装置，包括水箱(28)，其特征在于：所述水箱(28)的上方插设有进水管(7)，水箱(28)的底部放置有存渣盘(14)和存水腔(15)，存水腔(15)上连接有排水管(16)，排水管(16)穿出水箱(28)，水箱(28)的侧壁上固定连接有电机(1)，水箱(28)的内部还固定连接有倾斜放置的支撑板(8)，支撑板(8)的前后两侧分别活动连接有第一滚轮(3)和第二滚轮(4)，第一滚轮(3)和第二滚轮(4)之间通过皮带(5)互相连接，第一滚轮(3)的高度大于第二滚轮(4)的高度，第一滚轮(3)与电机(1)通过链条(2)互相连接，第二滚轮(4)位于存水腔(15)的上方，支撑板(8)的左右两侧还分别连接有第一阻挡板(9)，两个第一阻挡板(9)之间设有凹槽(29)，皮带(5)的上端位于凹槽(29)内，皮带(5)上连接有若干个均匀分布的插槽(12)，插槽(12)内插设有过滤部(6)，过滤部(6)选择性位于存渣盘(14)的上方，过滤部(6)包括插板(13)，插板(13)插设在插槽(12)上，插板(13)的外侧垂直连接有由铁丝网构成的容纳框(17)，容纳框(17)的顶部通过铰接轮(22)铰接有第三阻挡板(24)，容纳框(17)与第三阻挡板(24)之间连接有第二弹簧(30)，容纳框(17)的上方还固定连接有限位块(23)，限位块(23)与第三阻挡板(24)选择性接触，容纳框(17)的进水侧还固定连接有若干个第一过滤板(25)，第一过滤板(25)与容纳框(17)之间的夹角为60°，插槽(12)上还铰接有连接板(26)，连接板(26)的内侧固定连接有若干个第二过滤板(27)，第一过滤板(25)和第二过滤板(27)选择性接触。
2.根据权利要求1所述的改进的生活污水排渣装置，其特征在于：所述支撑板(8)的下方还固定连接有第二毛刷(11)，第二毛刷(11)与皮带(5)的内侧接触。
3.根据权利要求1所述的改进的生活污水 排渣装置，其特征在于：所述容纳框(17)的内部放置有过滤棉芯(21)。
4.根据权利要求1所述的改进的生活污水排渣装置，其特征在于：所述第一阻挡板(9)的内侧还固定连接有第一毛刷(10)，第一毛刷(10)与皮带(5)互相接触，第一毛刷(10)与过滤部(6)的侧面选择性接触。
说明书
一种改进的生活污水排渣装置
技术领域
本实用新型涉及一种生活废水处理装置，尤其是一种改进的生活污水排渣装置。
背景技术
随着城市及城市化的发展，城市饮食服务业迅速发展，规模日益扩大，数量日益增多，随之产生的生活污水量越来越大。这些污水中含有大量的渣滓，若直接排放到市政管网中，会导致市政管网的堵塞，给城市居民的生活带来不便。因此，需要设计人员进行设计合理的生活污水除渣结构，将生活污水中的杂物直接分离出来，减少渣滓堵住下水道的问题，降低市政管网的疏通压力，给城市居民生活带来便利。中国实用新型专利CN 200996160 U公开了一种生活污水排渣装置。这种结构的排渣装置通过在水箱上方安装排污水箱，实现固体污物和漂浮物的分离，进而通过排渣阀排出固体污物，但是这种排渣装置对水分的清理效果不佳，经常发生排渣阀堵塞的情况，造成人员操作不便，从而限制了其适用范围。
实用新型内容
本实用新型要解决的技术问题是提供一种改进的生活污水排渣装置，能够解决现有技术的不足，具有更好的固体污物去除效果。
为解决上述技术问题，本实用新型所采取的技术方案如下。
一种改进的生活污水排渣装置，包括水箱，所述水箱的上方插设有进水管，水箱的底部放置有存渣盘和存水腔，存水腔上连接有排水管，排水管穿出水箱，水箱的侧壁上固定连接有电机，水箱的内部还固定连接有倾斜放置的支撑板，支撑板的前后两侧分别活动连接有第一滚轮和第二滚轮，第一滚轮和第二滚轮之间通过皮带互相连接，第一滚轮的高度大于第二滚轮的高度，第一滚轮与电机通过链条互相连接，第二滚轮位于存水腔的上方，支撑板的左右两侧还分别连接有第一阻挡板，两个第一阻挡板之间设有凹槽，皮带的上端位于凹槽内，皮带上连接有若干个均匀分布的插槽，插槽内插设有过滤部，过滤部选择性位于存渣盘的上方，过滤部包括插板，插板插设在插槽上，插板的外侧垂直连接有由铁丝网构成的容纳框，容纳框的顶部通过铰接轮铰接有第三阻挡板，容纳框与第三阻挡板之间连接有第二弹簧，容纳框的上方还固定连接有限位块，限位块与第三阻挡板选择性接触，容纳框的进水侧还固定连接有若干个第一过滤板，第一过滤板与容纳框之间的夹角为60°，插槽上还铰接有连接板，连接板的内侧固定连接有若干个第二过滤板，第一过滤板和第二过滤板选择性接触。
作为优选，所述支撑板的下方还固定连接有第二毛刷，第二毛刷与皮带的内侧接触。
作为优选，所述容纳框的内部放置有过滤棉芯。
作为优选，所述第一阻挡板的内侧还固定连接有第一毛刷，第一毛刷与皮带互相接触，第一毛刷与过滤部的侧面选择性接触。
采用上述技术方案所带来的有益效果在于：本实用新型的水箱，用于生活污水的过滤，进水管用于生活污水的进水，存渣盘用于污水中的固体污物的存放，存水腔用于过滤掉固体污物水的存放，排水管用于污水的排出，水箱内部固定连接的支撑板，用于支撑连接第一滚轮和第二滚轮，以及支撑绕设在第一滚轮和第二滚轮上的皮带，支撑板倾斜放置，第一滚轮高度高于第二滚轮，使得从进水管落到皮带上的污水，能够沿着皮带从上向下流动，并经过皮带上的各个过滤部过滤固体杂质，然后流动到存水腔内，并进而通过排水管排出，支撑板左右两侧的第一阻挡板，用于构成一个凹槽，皮带的上方在凹槽内经过，从而可以防止污水从两侧流下，皮带上的插槽，用于插设过滤部上的插板，过滤部用于对污水中的固体污物进行过滤，由铁丝网构成的容纳框，双层的铁丝网结构，能够对固体废渣进行有效的阻挡和过滤，同时水分可以顺利的经过容纳框流下，容纳框外侧铰接的第三阻挡板，当位于皮带上方时，通过第二弹簧的作用力，保持垂直于容纳框的状态，能对固体废渣进行进一步的阻挡，第一过滤板可以增加容纳框与水的接触面积，第一过滤板与容纳框之间的60°夹角，可以使部分固体废渣存设于第一过滤板与容纳框之间，进一步提升对固体废渣的过滤效果，插槽上铰接的连接板，其上方连接的第二过滤板，能够进一步提升对固体废渣的过滤效果，更进一步的，电机通过链条带动第一滚轮缓慢逆时针转动，第一滚轮进而带动皮带和第二滚轮转动，带动上方的皮带向上方移动，使各个过滤部也逐步向流水的反方向移动，当上方的过滤部运动带皮带下方时，在重力作用下，容纳框外侧铰接的第三阻挡板成竖直状态，被容纳框、第一过滤板和第二过滤板阻挡的固体废渣，会在重力作用下掉落在存渣盘内，另外随着皮带的转动，铰接在插槽上的连接板会发生一定幅度的摆动，使第一过滤板和第二过滤板发生间歇性的碰撞，该碰撞产生的振动效果进一步促使容纳框、第一过滤板和第二过滤板上的固体废渣掉落，达到良好的废渣清除效果，随着皮带的持续状态，被清理干净的过滤部会被重新传动到皮带的上方进行过滤工作，如此循环。支撑板下方的第二毛刷，能够对皮带的内侧进行一定的刷扫，防止皮带内侧异物造成传动打滑。容纳框内部的过滤棉芯，能够进一步对污水进行过滤。第一阻挡板内侧的第一毛刷，能够阻挡一部分的污水流下，并能对过滤部和皮带的侧面进行刷扫。
