申请日2017.08.23
公开(公告)日2018.03.27
IPC分类号C02F1/72; C02F1/78
摘要
本实用新型公开了一种水处理氧化塔布水系统，包括：布水板、布水管组件和布水器组件;布水板设置在水处理氧化塔内部的塔体底板上方;布水管组件设置在布水板和塔体底板之间，布水管组件包括进水直管和布水圆管，进水直管设置在布水圆管的下方，所有布水圆管分别通过连接管与进水直管相连;布水器组件包括多个布水支管和相等数量的管帽，布水支管的下端与布水圆管连通，布水支管穿过连接孔延伸至布水板的上方，管帽连接在布水支管的上端，管帽上设置有顶部开孔。通过本实用新型的技术方案，增大了布水面积，提高了布水的均匀程度，从而提高了水处理氧化塔的氧化反应效率和氧化剂利用率，降低了成本。
权利要求书

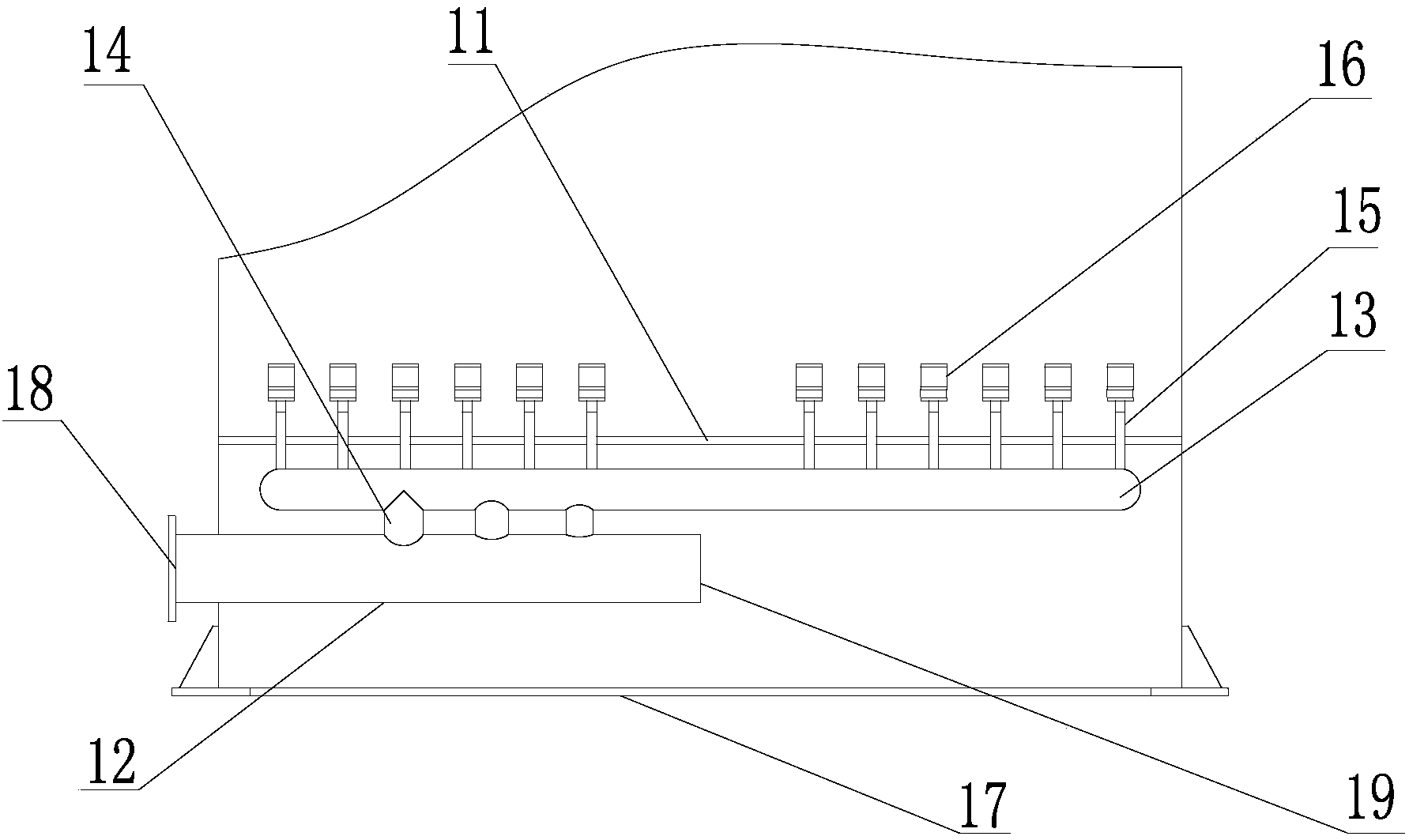

1.一种水处理氧化塔布水系统，其特征在于，包括：布水板、布水管组件和布水器组件;
所述布水板设置在水处理氧化塔内部的塔体底板上方，所述布水板上设置连接孔;
所述布水管组件设置在所述布水板和所述塔体底板之间，所述布水管组件包括进水直管和至少两个同心分布的布水圆管，所述进水直管设置在所述布水圆管的下方，所有所述布水圆管分别通过连接管与所述进水直管相连;
所述布水器组件包括多个布水支管和相等数量的管帽，所述布水支管的下端与所述布水圆管连通，所述布水支管穿过所述连接孔延伸至所述布水板的上方，所述管帽连接在所述布水支管的上端，所述管帽上设置有顶部开孔。
2.根据权利要求1所述的水处理氧化塔布水系统，其特征在于，所述进水直管的主管长度与所述水处理氧化塔的半径相等，所述进水直管的进水口穿过并延伸至所述水处理氧化塔的侧壁外，所述进水直管的末端连接管堵。
3.根据权利要求1所述的水处理氧化塔布水系统，其特征在于，所述布水圆管设置在同一水平面上，所述布水圆管之间的间隔距离相等。
4.根据权利要求3所述的水处理氧化塔布水系统，其特征在于：
所述布水圆管的管体截面直径相同，或
从外向内的所述布水圆管的管体截面直径依次递减。
5.根据权利要求3所述的水处理氧化塔布水 系统，其特征在于，所述连接管的下端连通所述进水直管的上管壁，上端连通从外向内依次排布的所述布水圆管，所述连接管的直径小于或等于所述布水圆管的管体截面直径，所述连接管竖直设置。
6.根据权利要求1所述的水处理氧化塔布水系统，其特征在于，同一所述布水圆管上的所述布水支管等间距设置，相邻所述布水圆管上的所述布水支管交错设置。
7.根据权利要求1所述的水处理氧化塔布水系统，其特征在于，所述布水板上的所述连接孔根据所述布水支管的外径和位置设置，所述布水支管与所述连接孔之间通过双面焊接进行固定。
8.根据权利要求1所述的水处理氧化塔布水系统，其特征在于，所述管帽与所述布水支管之间通过螺纹连接。
9.根据权利要求1所述的水处理氧化塔布水系统，其特征在于，所述管帽的顶部开孔为圆孔，所述顶部开孔的直径为0.2毫米，单个所述管帽的过水流量为2.5吨每小时。
10.根据权利要求1所述的水处理氧化塔布水系统，其特征在于，所述顶部开孔的形状为一字缝、十字缝或交叉缝，所述一字缝、十字缝或交叉缝的宽度不大于1毫米。
说明书
水处理氧化塔布水系统
技术领域
本实用新型涉及水处理系统技术领域，尤其涉及一种水处理氧化塔布水系统。
背景技术
目前，氧化法是水处理领域应用非常广泛的一项技术，污水厂常采用芬顿氧化、臭氧氧化等技术去除废水中难生化降解的有机物和有毒有害物质，以保证出水达标。氧化塔具有占地小、污染物负荷高、反应效率高等优点，因此常作为水厂氧化工艺的设计形式。另外，氧化塔系统多为水厂末端的深度处理工艺，对处理效果要求常常较高，因此需要设计合理均匀的布水系统，以防止短流现象出现，保证塔体水中污染物与氧化剂充分接触反应。现有的氧化塔系统的布水系统，布水均匀程度较差，布水面积较小。
实用新型内容
针对上述问题中的至少之一，本实用新型提供了一种水处理氧化塔布水系统，通过在水处理氧化塔的底部设置布水管组件和布水器组件，水流从布水管组件由下向上流向布水器组件，均匀分布的布水器组件保证了布水的均匀程度，提高了氧化塔系统的氧化反应效率和氧化剂利用率，从而降低了成本，提高了系统的稳定性和运行效率。
为实现上述目的，本实用新型提供了一种水处理氧化塔布水系统，包括：布水板、布水管组件和布水器组件;所述布水板设置在水处理氧化塔内部的塔体底板上方，所述布水板上设置连接孔;所述布水管组件设置在所述布水板和所述塔体底板之间，所述布水管组件包括进水直管和至少两个同心分布的布水圆管，所述进水直管设置在所述布水圆管的下方，所有所述布水圆管分别通过连接管与所述进水直管相连;所述布水器组件包括多个布水支管和相等数量的管帽，所述布水支管的下端与所述布水圆管连通，所述布水支管穿过所述连接孔延伸至所述布水板的上方，所述管帽连接在所述布水支管的上端，所述管帽上设置有顶部开孔。
在上述技术方案中，优选地，所述进水直管的主管长度与所述水处理氧化塔的半径相等，所述进水直管的进水口穿过并延伸至所述水处理氧化塔的侧壁外，所述进水直管的末端连接管堵。
在上述技术方案中，优选地，所述布水圆管设置在同一水平面上，所述布水圆管之间的间隔距离相等。
在上述技术方案中，优选地，所述布水圆管的管体截面直径相同，或从外向内的所述布水圆管的管体截面直径依次递减。
在上述技术方案中，优选地，所述连接管的下端连通所述进水直管的上管壁，上端连通从外向内依次排布的所述布水圆管，所述连接管的直径小于或等于所述布水圆管的管体截面直径，所述连接管竖直设置。
在上述技术方案中，优选地，同一所述布水圆管上的所述布水支管等间距设置，相连所述布水圆管上的所述布水支管交错设置。
在上述技术方案中，优选地，所述布水板上的所述连接孔根据所述布水支管的外径和位置设置，所述布水支管与所述连接孔之间通过双面焊接进行固定。
在上述技术方案中，优选地，所述管帽与所述布水支管之间通过螺纹连接。
在上述技术方案中，优选地，所述管帽的顶部开孔为圆孔，所述顶部开孔的直径为0.2毫米，单个所述管帽的过水流量为2.5吨每小时。
在上述技术方案中，优选地，所述顶部开孔的形状为一字缝、十字缝或交叉缝，所述一字缝、十字缝或交叉缝的宽度不大于1毫米。
与现有技术相比，本实用新型的有益效果为：通过在水处理氧化塔的底部设置布水管组件和布水器组件，水流从布水管组件由下向上流向布水器组件，均匀分布的布水器组件保证了布水的均匀程度，提高了氧化塔系统的氧化反应效率和氧化剂利用率，从而降低了成本，提高了系统的稳定性和运行效率。
