申请日2017.08.23
公开(公告)日2018.04.06
IPC分类号C02F9/04
摘要
本实用新型公开了一种全能水处理装置，包括固定箱，所述固定箱内壁一侧的顶部固定连接有注水池，并且固定箱的顶部与注水池相对的位置开设有注水口，所述注水池内壁的一侧通过口槽卡接有过滤板，所述固定箱的内壁且位于注水池的底部固定连接有过滤箱，所述注水池的底部通过第一水管与过滤箱连通，所述过滤箱内壁的两侧之间固定连接有支撑架，并且支撑架的顶部固定连接有电机箱，本实用新型涉及水处理技术领域。该全能水处理装置，可以通过离心作用加快水通过过滤层，加快了水处理的效率，且装置可以将水中的微生物和有毒物质进行彻底的分解、净化、消毒，不仅流程简单、设备占地面积小，且氯消毒成本低，使水得到的净化效果好。
权利要求书

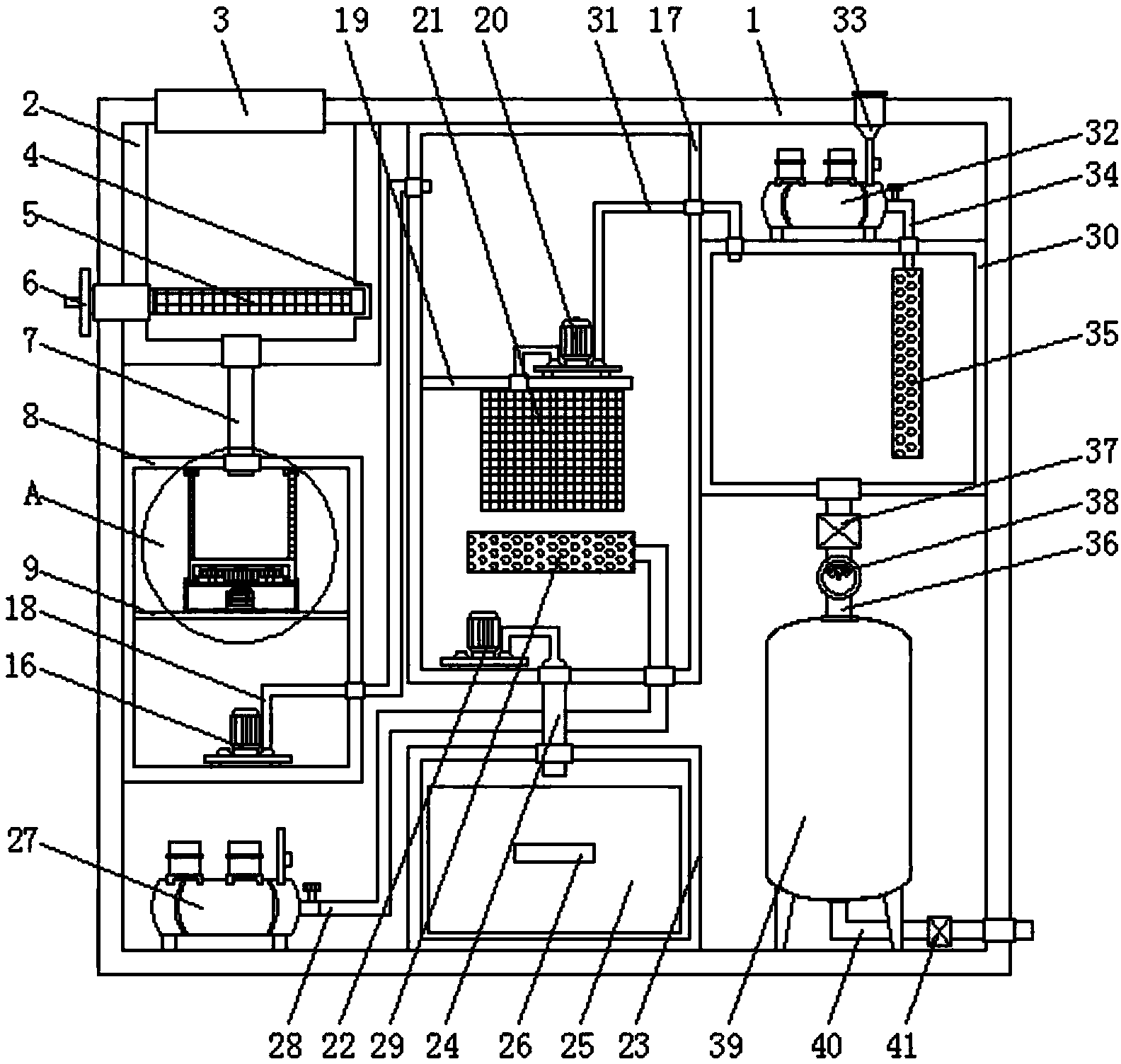

1.一种全能水处理装置，包括固定箱(1)，其特征在于：所述固定箱(1)内壁一侧的顶部固定连接有注水池(2)，并且固定箱(1)的顶部与注水池(2)相对的位置开设有注水口(3)，所述注水池(2)内壁的一侧通过口槽(4)卡接有过滤板(5)，所述固定箱(1)的内壁且位于注水池(2)的底部固定连接有过滤箱(8)，所述注水池(2)的底部通过第一水管(7)与过滤箱(8)连通，所述过滤箱(8)内壁的两侧之间固定连接有支撑架(9)，并且支撑架(9)的顶部固定连接有电机箱(10)，所述电机箱(10)内壁的底部固定连接有电动机(11)，并且电动机(11)的输出轴固定连接有转动装置(12)，所述电机箱(10)的顶部通过第一滑轨(13)与转动装置(12)转动连接，所述转动装置(12)的顶部固定连接有活性炭过滤筒(14)，并且过滤箱(8)的顶部通过第二滑轨(15)与活性炭过滤筒(14)转动连接，所述过滤箱(8)内壁的底部固定连接有第一水泵(16)，所述固定箱(1)内壁的顶部固定连接有反应箱(17)，并且第一水泵(16)的出水口通过第二水管(18)与反应箱(17)连通，所述反应箱(17)内壁的一侧固定连接有固定板(19)，并且固定板(19)的顶部固定连接有第二水泵(20)，所述固定板(19)的底部固定连接有膜反应器(21)，并且第二水泵(20)的进水口与膜反应器(21)连通，所述反应箱(17)内壁的底部固定连接有抽泥泵(22)，并且固定箱(1)内壁的底部固定连接有污泥箱(23)，所述抽泥泵(22)的泵口通过抽泥管(24)与污泥箱(23)连通;所述固定箱(1)内壁的底部固定连接有臭氧罐(27)，并且臭氧罐(27)的出气口通过第一输气管(28)连通有第一曝气泵(29)，所述固定箱(1)内壁的一侧固定连接有消毒箱(30)，并且消毒箱(30)的顶部通过第三水管(31)与第二水泵(20)的出水口连通，所述消毒箱(30)的顶部固定连接有压缩机(32)，并且压缩机(32)的出气口通过第二输气管(34)连通有第二爆气泵(35)，所述固定箱(1)内壁的底部固定连接有储水罐(39)，并且储水罐(39)的进水口通过第四水管(36)与消毒箱(30)连通。
2.根据权利要求1所述的一种全能水 处理装置，其特征在于：所述转动装置(12)包括第一齿轮(121)，所述第一齿轮(121)的轴心处与电动机(11)的输出轴固定连接，并且第一齿轮(121)的表面啮合有第二齿轮(122)，所述第二齿轮(122)的轴心处转动连接有固定轴(123)，并且固定轴(123)的底端与电机箱(10)固定连接，所述第二齿轮(122)的表面转动连接有转盘(125)，并且转盘(125)的内壁固定连接有与第二齿轮(122)相适配的环齿(124)。
3.根据权利要求1所述的一种全能水处理装置，其特征在于：所述过滤板(5)的一侧贯穿注水池(2)和固定箱(1)且延伸至固定箱(1)的外部，所述过滤板(5)位于固定箱(1)外部的一侧固定连接有拉动把手(6)。
4.根据权利要求1所述的一种全能水处理装置，其特征在于：所述压缩机(32)的顶部连通有加氯漏斗(33)，所述加氯漏斗(33)的顶部贯穿固定箱(1)且延伸至固定箱(1)的顶部。
5.根据权利要求1所述的一种全能水处理装置，其特征在于：所述第四水管(36)上连通有第一电磁阀(37)，并且第一电磁阀(37)的底部连通有水流计量器(38)。
6.根据权利要求1所述的一种全能水处理装置，其特征在于：所述储水罐(39)的出水口连通有出水管(40)，并且出水管(40)上连通有第二电磁阀(41)，所述出水管(40)的一端贯穿固定箱(1)且延伸至固定箱(1)的外部。
7.根据权利要求1所述的一种全能水处理装置，其特征在于：所述污泥箱(23)的内壁滑动连接有污泥盒(25)，并且污泥盒(25)的外壁固定连接有盒把手(26)。
说明书
一种全能水处理装置
技术领域
本实用新型涉及水处理技术领域，具体为一种全能水处理装置。
背景技术
水处理的方式包括物理处理和化学处理及生物处理，人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水，化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质。
在生活和生产中，常见的一级处理及二级处理的水处理工艺技术和设备，已经难以适应当今的高浊度和高浓度污水的处理要求，有的是处理不够完善，步骤简单，水的净化效果差，还有大型水处理设备处理工艺流程长、占地面积广、处理时间长、费用高。
实用新型内容
针对现有技术的不足，本实用新型提供了一种全能水处理装置，解决了水处理工艺流程长、占地面积广、处理时间长、费用高、净化效果差的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种全能水处理装置，包括固定箱，所述固定箱内壁一侧的顶部固定连接有注水池，并且固定箱的顶部与注水池相对的位置开设有注水口，所述注水池内壁的一侧通过口槽卡接有过滤板，所述固定箱的内壁且位于注水池的底部固定连接有过滤箱，所述注水池的底部通过第一水管与过滤箱连通，所述过滤箱内壁的两侧之间固定连接有支撑架，并且支撑架的顶部固定连接有电机箱，所述电机箱内壁的底部固定连接有电动机，并且电动机的输出轴固定连接有转动装置，所述电机箱的顶部通过第一滑轨与转动装置转动连接，所述转动装置的顶部固定连接有活性炭过滤筒，并且过滤箱的顶部通过第二滑轨与活性炭过滤筒转动连接，所述过滤箱内壁的底部固定连接有第一水泵，所述固定箱内壁的顶部固定连接有反应箱，并且第一水泵的出水口通过第二水管与反应箱连通，所述反应箱内壁的一侧固定连接有固定板，并且固定板的顶部固定连接有第二水泵，所述固定板的底部固定连接有膜反应器，并且第二水泵的进水口与膜反应器连通，所述反应箱内壁的底部固定连接有抽泥泵，并且固定箱内壁的底部固定连接有污泥箱，所述抽泥泵的泵口通过抽泥管与污泥箱连通，所述固定箱内壁的底部固定连接有臭氧罐，并且臭氧罐的出气口通过第一输气管连通有第一曝气泵，所述固定箱内壁的一侧固定连接有消毒箱，并且消毒箱的顶部通过第三水管与第二水泵的出水口连通，所述消毒箱的顶部固定连接有压缩机，并且压缩机的出气口通过第二输气管连通有第二爆气泵，所述固定箱内壁的底部固定连接有储水罐，并且储水罐的进水口通过第四水管与消毒箱连通。
优选的，所述转动装置包括第一齿轮，所述第一齿轮的轴心处与电动机的输出轴固定连接，并且第一齿轮的表面啮合有第二齿轮，所述第二齿轮的轴心处转动连接有固定轴，并且固定轴的底端与电机箱固定连接，所述第二齿轮的表面转动连接有转盘，并且转盘的内壁固定连接有与第二齿轮相适配的环齿。
优选的，所述过滤板的一侧贯穿注水池和固定箱且延伸至固定箱的外部，所述过滤板位于固定箱外部的一侧固定连接有拉动把手。
优选的，所述压缩机的顶部连通有加氯漏斗，所述加氯漏斗的顶部贯穿固定箱且延伸至固定箱的顶部。
优选的，所述第四水管上连通有第一电磁阀，并且第一电磁阀的底部连通有水流计量器。
优选的，所述储水罐的出水口连通有出水管，并且出水管上连通有第二电磁阀，所述出水管的一端贯穿固定箱且延伸至固定箱的外部。
优选的，所述污泥箱的内壁滑动连接有污泥盒，并且污泥盒的外壁固定连接有盒把手。
有益效果
本实用新型提供了一种全能水处理装置。具备以下有益效果：
(1)、该全能水处理装置，通过过滤箱内壁的两侧之间固定连接有支撑架，并且支撑架的顶部通过电机箱固定连接有电动机，并且电动机的输出轴固定连接有第一齿轮，第一齿轮的表面通过第二齿轮转动连接有转盘，并且转盘的内壁固定连接有与第二齿轮相适配的环齿，电机箱的顶部通过第一滑轨与转动装置转动连接，转动装置的顶部固定连接有活性炭过滤筒，并且过滤箱的顶部通过第二滑轨与活性炭过滤筒转动连接，固定箱内壁的顶部固定连接有反应箱，并且第一水泵的出水口通过第二水管与反应箱连通，反应箱内壁的一侧通过固定板固定连接有第二水泵，固定板的底部固定连接有膜反应器，并且第二水泵的进水口与膜反应器连通，固定箱内壁的底部固定连接有臭氧罐，并且臭氧罐的出气口通过第一输气管连通有第一曝气泵，固定箱内壁的一侧固定连接有消毒箱，并且消毒箱的顶部通过第三水管与第二水泵的出水口连通，消毒箱的顶部固定连接有压缩机，并且压缩机的出气口通过第二输气管连通有第二爆气泵，使装置在活性炭过滤环节可以通过离心作用加快水通过过滤层，减少了耗费时间最长的过滤部分的时间，加快了水处理的效率，且装置可以将水中的微生物和有毒物质进行彻底的分解、净化、消毒，不仅流程简单、设备占地面积小，且氯消毒成本低，使水得到的净化效果好。
(2)、该全能水处理装置，通过注水池内壁的一侧通过口槽卡接有过滤板，过滤板位于固定箱外部的一侧固定连接有拉动把手，固定箱内壁的底部固定连接有污泥箱，污泥箱的内壁滑动连接有污泥盒，并且污泥盒的外壁固定连接有盒把手，使装置自身方便拆卸清洗，方便使用且十分环保。
