申请日2017.08.23
公开(公告)日2018.05.08
IPC分类号C02F11/00; C02F11/12
摘要
本实用新型公开了一种污泥破碎除臭干燥一体化装置，包括污泥收集槽污泥破块板、双轴破块机、破碎干燥机筒体、旋转接头、破碎干燥机加热轴、减速机、电机、破碎干燥机桨叶、破碎干燥机加热套、破碎干燥机破碎刀片、除臭剂入口喷枪、气体排出口、粉末助剂加入口。整个装置从压滤机出口的滤饼至干燥滤饼，系统为负压操作，避免了臭气的外溢;滤饼经过三次破碎，最终形成污泥粉末，为后续的焚烧等工艺提供便利;将除臭、破碎与干燥形成一体，破碎与除臭同时进行，破碎后的污泥比表面积增大，臭气更易排出，除臭更易;加设了消毒粉末的加入口，更加提供了污泥处置的灵活性。
权利要求书

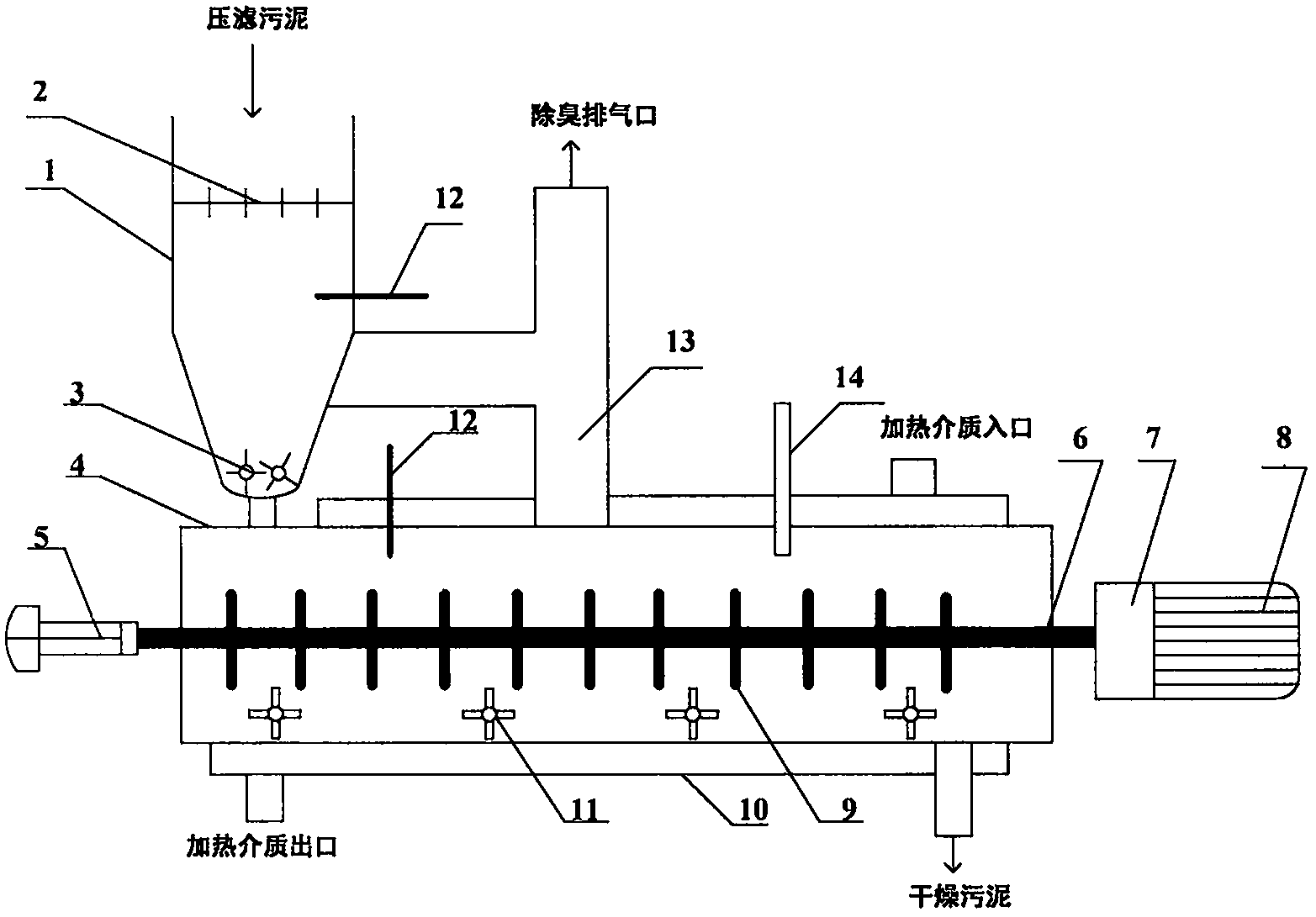

1.一种污泥破碎除臭干燥一体化装置，包括污泥收集槽(1)、污泥破块板(2)、双轴破块机(3)、破碎干燥机筒体(4)、旋转接头(5)、破碎干燥机加热轴(6)、减速机(7)、电机(8)、破碎干燥机桨叶(9)、破碎干燥机加热套(10)、破碎干燥机破碎刀片(11)、除臭剂入口喷枪(12)、气体排出口(13)、粉末助剂加入口(14)、其特征在于：所述污泥收集槽(1)接受压滤机过滤设备的污泥滤饼，污泥破块板(2)利用滤饼自身重力的作用与污泥破块板(2)产生冲击，初步破块，破块后的滤饼进入双轴破块机(3)中被破块叶片交叉破碎，进行二次破块，然后进入破碎干燥机筒体(4)中进入干燥、三次破碎工作，其中旋转接头(5)与破碎干燥机加热轴(6)连接，将加热介质送入加热轴(6)与破碎干燥机桨叶(9)中，其中破碎干燥机加热轴(6)为2个，形成双轴，破碎干燥机加热轴(6)设置破碎干燥机桨叶(9)，在破碎干燥机筒体(4)外部设置破碎干燥机加热轴(6)，在转动过程中实现滤饼的破碎，破碎干燥机加热轴(6)的转速由减速机(7)与电机(8)控制;在破碎干燥机筒体(4)外部设置破碎干燥机加热套(10)，通过加热介质将滤饼进行干燥，利用破碎干燥机桨叶(9)破碎的同时，加设了4套破碎干燥机破碎刀片(11)，利用高速旋转的刀片进行滤饼的破碎，加速干燥过程;在污泥收集槽(1)侧面与破碎干燥机筒体(4)上加设了除臭剂入口喷枪(12)、气体排出口(13)及粉末助剂入口(14)，利用除臭剂入口喷枪(12)可以将植物除臭剂液体除臭介质喷在滤饼上，实现在污泥破碎干燥过程中除臭的功能，气体排出口(13)后部加尾气风机，整个装置为负压操作防止臭气外溢;利用粉末助剂入口(14)加入石灰、次氯酸钙消毒剂实现污泥消毒的作用。
2.根据权利要求1所述的一种污泥破碎除臭干燥一体化装置，其特征在于：利用所述除臭剂喷枪(12)喷入液体除臭剂，其中除臭剂为各种植物除臭液。
3.根据权利要求1所述的一种污泥破碎除臭干燥一体化装置，其特征在于破碎干燥机由：破碎干燥机筒体(4)、旋转接头(5)、破碎干燥机加热轴(6)、减速机(7)、电机(8)、破碎干燥机桨叶(9)、破碎干燥机加热套(10)、破碎干燥机破碎刀片(11)、除臭剂入口喷枪(12)、气体排出口(13)、粉末助剂加入口(14)联合构成。
4.根据权利要求3所述的一种污泥 破碎除臭干燥一体化装置，其特征在于：利用污泥破块板(2)、双轴破块机(3)、破碎干燥机进行三次破碎，在干燥的同时，实现污泥的高效破碎。
5.根据权利要求1所述的一种污泥破碎除臭干燥一体化装置，其特征在于：利用粉末助剂入口(14)加入石灰、次氯酸钙消毒剂实现污泥消毒的作用。
说明书
一种污泥破碎除臭干燥一体化装置
技术领域
本实用新型涉及固体废弃物处置技术领域，具体为一种污泥破碎除臭干燥一体化装置。
背景技术
污泥产量约占处理水量的0.3%-0.5%左右(以含水率为97%计)。污泥中物质包括：(1)有害有毒物质：寄生虫卵、病原微生物、细菌、合成有机物及重金属离子等;(2)有用物质：植物营养原素(氮、磷、钾)、有机物及水分等。
污泥处理的目的：(1)使污水处理厂能够正常运行，确保污水处理效果;(2)使有害有毒物质得到妥善处理或利用;(3)使容易腐化发臭的有机物得到稳定处理;(4)使有用物质能够得到综合利用，变害为利。总之，污泥处理的目的是使污泥减量、稳定、无害化及综合利用。
污泥的处置方法包括：
(1)生污泥一浓缩一消化一自然干化一最终处置;
(2)生污泥一浓缩一自然干化一堆肥一最终处置;
(3)生污泥一浓缩一消化一机械脱水一最终处置;
(4)生污泥一浓缩一机械脱水一干燥焚烧一最终处置;
(5)生污泥一湿污泥池一最终处置;
(6)生污泥一浓缩一消化一最终处置;
污泥最终处置方法包括作为肥料施用于农田、森林、草地或沙漠改良;填地或投海;作为能源或建材;焚烧等。
污泥处置中最大的问题为污泥中水的脱除与臭气的脱除，由于污泥中的含水量高的问题，导致采用焚烧工艺过程能耗极高，必须进行前处理，将污泥的中水分尽可能的低成本脱除，这成为污泥处置的最大问题;在污泥从过滤，干燥、运输等过程中由于其含有硫化氢、硫醇、挥发性脂肪酸和氨气等物质，对环境产生危害，因此在污泥处置过程中必须考虑除臭的问题，其中植物提取液从各种植物根、茎和花果中提取的有效成份，在高能射线激活作用下产生具有强大作用力的高活化的天然植物液，能与各种有害、异味分子迅速发生聚合、取代、置换、吸附等化学反应，使原有污染气体异味分子结构发生改变，使之变成无毒、无味分子，成为污泥除臭的首选除臭介质。
现有的污泥处置过程均过滤，破碎、干燥、除臭等装置，但是大多数为各自独立的，需要借助输送设备进行输送，这样不可避免的在设备衔接过程中出现臭气外泄等现象，成为污泥处置行业普遍存在的问题。
实用新型内容
本实用新型的目的在于提供一种污泥破碎除臭干燥一体化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污泥破碎除臭干燥一体化装置，包括污泥收集槽、污泥破块板、双轴破块机、破碎干燥机筒体、旋转接头、破碎干燥机加热轴、减速机、电机、破碎干燥机桨叶、破碎干燥机加热套、破碎干燥机破碎刀片、除臭剂入口喷枪、气体排出口、粉末助剂加入口;所述污泥收集槽接受压滤机等过滤设备的污泥滤饼，污泥破块板利用滤饼自身重力的作用与破块板产生冲击，初步破块，破块后的滤饼进入双轴破块机中被破块叶片交叉破碎，进行二次破块，然后进入破碎干燥机筒体中进入干燥、三次破碎等工作，其中旋转接头与破碎干燥机加热轴连接，将加热介质送入加热轴与破碎干燥机桨叶中，其中破碎干燥机加热轴为2个，形成双轴，轴设置破碎干燥机桨叶，在破碎干燥机筒体外部设置转动过程中实现滤饼的破碎，轴的转速由减速机与电机控制;在破碎干燥机筒体外部设置破碎干燥机加热套，通过加热介质将滤饼进行干燥，利用桨叶破碎的同时，加设了4套破碎干燥机破碎刀片，利用高速旋转的刀片进行滤饼的破碎，加速干燥过程;在污泥收集槽侧面与破碎干燥机筒体上加设了除臭剂入口喷枪、气体排出口及粉末助剂入口，利用除臭剂入口喷枪可以将植物除臭剂等液体除臭介质喷在滤饼上，实现在污泥破碎干燥过程中除臭的功能，气体排出口后部加尾气风机，整个系统为负压操作防止臭气外溢;利用粉末助剂入口加入石灰、次氯酸钙等消毒剂实现污泥消毒的作用。
优选的，所述除臭剂喷枪喷入液体除臭剂，其中除臭剂为各种植物除臭液等。
优选的，破碎干燥机由：、破碎干燥机筒体;、旋转接头;破碎干燥机加热轴;减速机;电机;破碎干燥机桨叶;破碎干燥机加热套;破碎干燥机破碎刀片;除臭剂入口喷枪;气体排出口;粉末助剂加入口联合构成。
优选的，所述利用污泥破块板、双轴破块机、破碎干燥机进行三次破碎，在干燥的同时，实现污泥的高效破碎。
优选的，所述利用粉末助剂入口加入石灰、次氯酸钙等消毒剂实现污泥消毒的作用。
与现有技术相比，本实用新型的有益效果是：从压滤机出口的滤饼至干燥滤饼，系统为负压操作，避免了臭气的外溢;滤饼经过三次破碎，最终形成污泥粉末，为后续的焚烧等工艺提供便利;将除臭、破碎与干燥形成一体，破碎与除臭同时进行，破碎后的污泥比表面积增大，臭气更易排出，除臭更易;加设了消毒粉末的加入口，更加提供了污泥处置的灵活性。
