申请日2017.08.23
公开(公告)日2018.05.08
IPC分类号B01J2/22; C02F11/00; C02F11/12; C02F11/18
摘要
本实用新型公开了一种市政污泥陶粒成型装置，包括进料斗，进料斗的中部固定连接有第一过滤层，第一过滤层的下方固定连接有上挤压辊，上挤压辊的轴心处固定连接有第一传动轴，第一传动轴远离上挤压辊的一端固定连接有上皮带轮，上皮带轮的外部套装有传动带，传动带远离上皮带轮的一端套装在下皮带轮的外部，上皮带轮的轴心处固定连接有第二传动轴，第二传动轴的一端与电机的输出轴固定连接。该市政污泥陶粒成型装置，通过设置了双重的过滤层能够较好的将污泥中的杂质去除，方便后续的处理和加工，能够提高整体处理的效率，设置的加热斗和加热棒，能够去除污泥中多余的水分，减小污泥的体积。
权利要求书

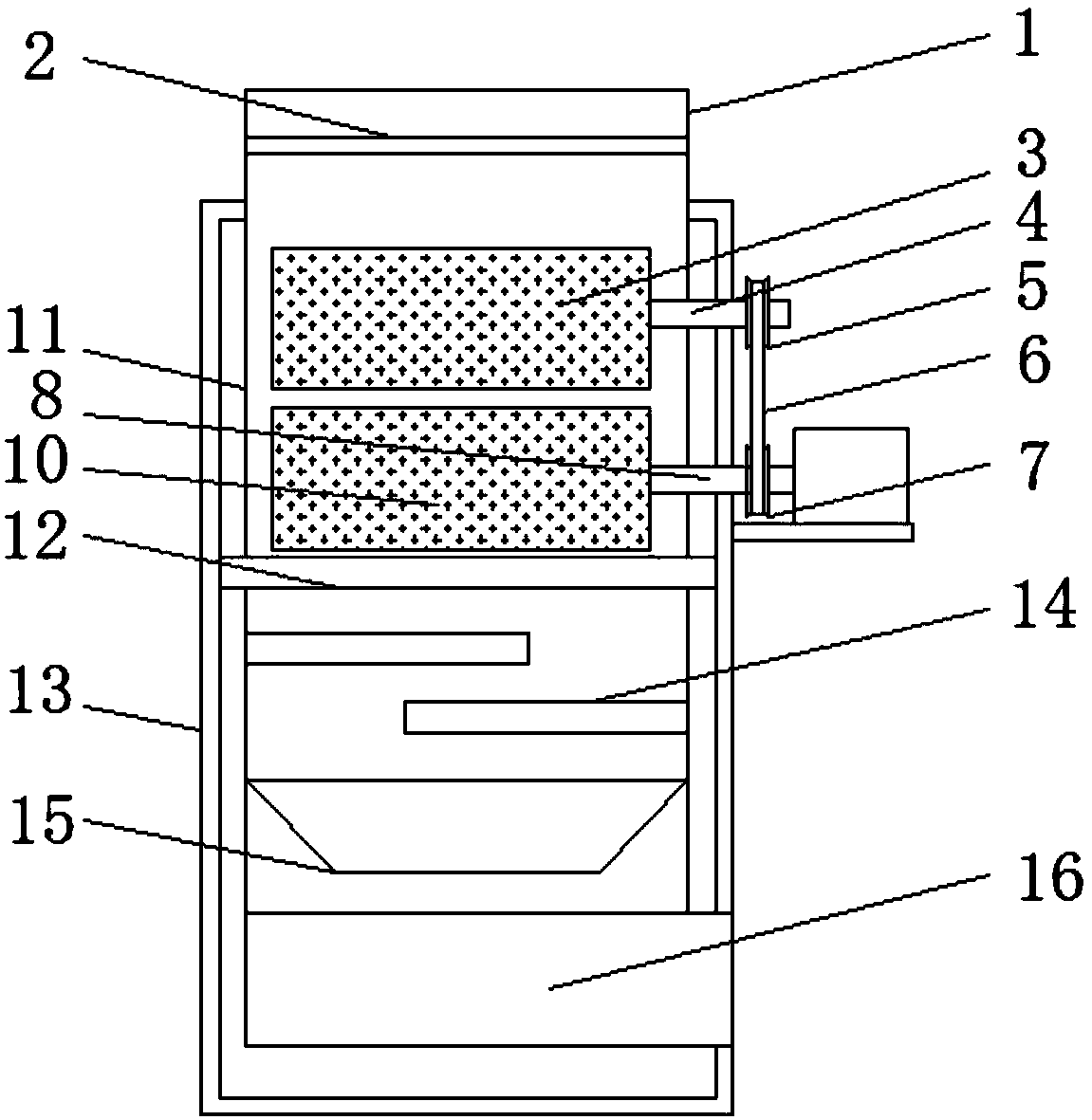

1.一种市政污泥陶粒成型装置，包括进料斗，其特征在于：所述进料斗的中部固定连接有第一过滤层，所述第一过滤层的下方固定连接有上挤压辊，所述上挤压辊的轴心处固定连接有第一传动轴，所述第一传动轴远离上挤压辊的一端固定连接有上皮带轮，所述上皮带轮的外部套装有传动带，所述传动带远离上皮带轮的一端套装在下皮带轮的外部，所述上皮带轮的轴心处固定连接有第二传动轴，所述第二传动轴的一端与电机的输出轴固定连接，所述第二传动轴远离电机一端的外部固定连接有下挤压辊，所述进料斗的底部固定连接有搅拌斗，所述搅拌斗的底部固定连接有第二过滤层，所述第二过滤层的下方开设有加热斗，所述加热斗的内部固定连接有加热棒，所述加热斗的底部开设有出料口，所述出料口的下方固定连接有收集皿。
2.根据权利要求1所述的一种市政污泥陶粒成型装置，其特征在于：所述第二过滤层的孔径小于第一过滤层的孔径。
3.根据权利要求1所述的一种市政污泥陶粒成型装置，其特征在于：所述上挤压辊和下挤压辊的外表面均固定连接有凸起。
4.根据权利要求1所述的一种市政污泥 陶粒成型装置，其特征在于：所述电机的底部固定连接有支撑板。
5.根据权利要求1所述的一种市政污泥陶粒成型装置，其特征在于：所述第一过滤层为矩形。
说明书
一种市政污泥陶粒成型装置
技术领域
本实用新型涉及市政环保技术领域，具体为一种市政污泥陶粒成型装置。
背景技术
污泥处理是对污泥进行减量化、稳定化和无害化处理的过程。污水处理程度越高，就会产生越多的污泥残余物需要加以处理。除非是利用土地处理或污水塘处理污水，否则一般的污水处理厂必须设有污泥处理设施。对现代化的污水处理厂而言，污泥的处理与处置已成为污水处理系统运行中最复杂、且花费最高的一部分。
在市政处理中，许多的污泥都被集中起来进行处理，但是许多的污泥在处理过程中，较为繁琐，纵使添加了污泥处理装置，污泥处理也较为不便，且周期较长。
实用新型内容
针对现有技术的不足，本实用新型提供了一种市政污泥陶粒成型装置，具备处理快速且彻底的优点，解决了目前污泥处理过程中效率低周期长的问题。
为实现上述一种市政污泥陶粒成型装置处理快速且彻底的目的，本实用新型提供如下技术方案：一种市政污泥陶粒成型装置，包括进料斗，所述进料斗的中部固定连接有第一过滤层，所述第一过滤层的下方固定连接有上挤压辊，所述上挤压辊的轴心处固定连接有第一传动轴，所述第一传动轴远离上挤压辊的一端固定连接有上皮带轮，所述上皮带轮的外部套装有传动带，所述传动带远离上皮带轮的一端套装在下皮带轮的外部，所述上皮带轮的轴心处固定连接有第二传动轴，所述第二传动轴的一端与电机的输出轴固定连接，所述第二传动轴远离电机一端的外部固定连接有下挤压辊，所述进料斗的底部固定连接有搅拌斗，所述搅拌斗的底部固定连接有第二过滤层，所述第二过滤层的下方开设有加热斗，所述加热斗的内部固定连接有加热棒，所述加热斗的底部开设有出料口，所述出料口的下方固定连接有收集皿。
优选的，所述第二过滤层的孔径小于第一过滤层的孔径。
优选的，所述上挤压辊和下挤压辊的外表面均固定连接有凸起。
优选的，所述电机的底部固定连接有支撑板。
优选的，所述第一过滤层为矩形。
与现有技术相比，本实用新型提供了一种市政污泥陶粒成型装置，具备以下有益效果：该市政污泥陶粒成型装置，通过设置了双重的过滤层能够较好的将污泥中的杂质去除，方便后续的处理和加工，能够提高整体处理的效率，设置的加热斗和加热棒，能够去除污泥中多余的水分，减小污泥的体积。
