申请日2017.08.23
公开(公告)日2018.05.01
IPC分类号B01D36/04
摘要
本实用新型公开了一种油田污水滤砂可反复利用的处理装置，包括沉砂池，所述沉砂池下部的一侧固定连接有污水进水管，所述沉砂池顶部固定连接有溢水槽，所述溢水槽远离污水进水管的一端固定连接有第一连接水管，所述第一连接水管的中部固定连接有第一气动隔膜泵，所述第一连接水管远离溢水槽的一端固定连接有多介质过滤器，所述多介质过滤器的底端固定连接有第二连接水管。该油田污水滤砂可反复利用的处理装置，具备油田污水过滤效果好、提高水的重复利用率和提高滤砂的重复利用率等优点，解决了常见的流砂过滤器初期过滤效果好，但洗砂器洗砂效果差，装置运行一段时间后，处理水质变差的问题。
权利要求书

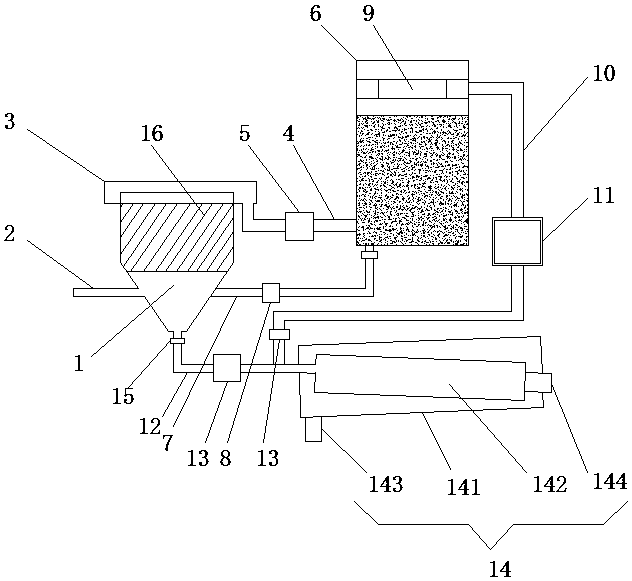

1.一种油田污水滤砂可反复利用的处理装置，包括沉砂池(1)，其特征在于：所述沉砂池(1)下部的一侧固定连接有污水进水管(2)，所述沉砂池(1)顶部固定连接有溢水槽(3)，所述溢水槽(3)远离污水进水管(2)的一端固定连接有第一连接水管(4)，所述第一连接水管(4)的中部固定连接有第一气动隔膜泵(5)，所述第一连接水管(4)远离溢水槽(3)的一端固定连接有多介质过滤器(6)，所述多介质过滤器(6)的底端固定连接有第二连接水管(7)，所述第二连接水管(7)的中部固定连接有第二气动隔膜泵(8)，所述第二连接水管(7)远离多介质过滤器(6)的一端固定连接有沉砂池(1)，所述多介质过滤器(6)上端的内部固定连接有出水槽(9)，所述出水槽(9)远离第一连接水管(4)的一端固定连接有第三连接水管(10)，所述第三连接水管的中部固定连接有储水箱(11)，所述第三连接水管(10)远离出水槽(9)的一端固定连接有排沙管(12)，所述排沙管(12)的中部固定连接有第三气动隔膜泵(13)，所述排沙管(12)远离第三连接水管(10)的一端固定连接有沉砂池(1)，所述排沙管(12)靠近第三连接水管(10)的一端固定连接有洗砂装置(14)。
2.根据权利要求1所述的一种油田污水滤砂可反复利用的处理装置，其特征在于：所述洗砂装置(14)包括保护壳(141)、滚筒(142)、排污管(143)和出砂管(144)，所述保护壳(141)的内部固定连接有滚筒(142)，所述滚筒(142)远离排沙管(12)的一端固定连接有出砂管(144)，所述保护壳(141)靠近排沙管(12)一端的底部固定连接有排污管(143)。
3.根据权利要求2所述的一种油田污水 滤砂可反复利用的处理装置，其特征在于：所述保护壳(141)的左端低右端高，所述滚筒(142)的左端高右端低，所述滚筒(142)的外表面开设有若干小孔。
4.根据权利要求1所述的一种油田污水滤砂可反复利用的处理装置，其特征在于：所述排沙管(12)靠近沉砂池(1)的一端、第二连接水管(7)靠近多介质过滤器(6)的一端和第三连接水管(10)靠近排沙管(12)的一端均固定连接有单向止回阀(15)。
5.根据权利要求1所述的一种油田污水滤砂可反复利用的处理装置，其特征在于：所述沉砂池(1)的内部固定连接有斜板(16)。
说明书
一种油田污水滤砂可反复利用的处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种油田污水滤砂可反复利用的处理装置。
背景技术
目前油田污水精细处理工艺包括除油和过滤两个步骤，其中，除油工艺主要为以下4种方式，①隔油罐一级或两级除油;②隔油罐+气浮(压力除油)除油;③旋流+压力除油，④单级压力除油、气浮或旋流除油;过滤工艺一般为以下几种，①核桃壳+纤维球滤料过滤法;②核桃壳+石英砂滤料过滤法;③气浮+流砂过滤器过滤法;④核桃壳+纤维球+膜过滤(烧结滤芯)。
油田污水经上述工艺处理后，出水水质仍然难以达到指标要求，可见油田回注污水精细达标处理仍然是石油行业需要解决的难点和重点。目前除油工艺以及一级过滤工艺技术已成熟，但二级精细过滤工艺难度大，常见的流砂过滤器初期过滤效果好，但洗砂器洗砂效果差，装置运行一段时间后，处理水质变差。因此有待改进。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种油田污水滤砂可反复利用的处理装置，具备油田污水过滤效果好、提高水的重复利用率和提高滤砂的重复利用率等优点，解决了常见的流砂过滤器初期过滤效果好，但洗砂器洗砂效果差，装置运行一段时间后，处理水质变差的问题。
(二)技术方案
为实现上述油田污水过滤效果好、提高水的重复利用率和提高滤砂的重复利用率的目的，本实用新型提供如下技术方案：一种油田污水滤砂可反复利用的处理装置，包括沉砂池，所述沉砂池下部的一侧固定连接有污水进水管，所述沉砂池顶部固定连接有溢水槽，所述溢水槽远离污水进水管的一端固定连接有第一连接水管，所述第一连接水管的中部固定连接有第一气动隔膜泵，所述第一连接水管远离溢水槽的一端固定连接有多介质过滤器，所述多介质过滤器的底端固定连接有第二连接水管，所述第二连接水管的中部固定连接有第二气动隔膜泵，所述第二连接水管远离多介质过滤器的一端固定连接有沉砂池，所述多介质过滤器上端的内部固定连接有出水槽，所述出水槽远离第一连接水管的一端固定连接有第三连接水管，所述第三连接水管的中部固定连接有储水箱，所述第三连接水管远离出水槽的一端固定连接有排沙管，所述排沙管的中部固定连接有第三气动隔膜泵，所述排沙管远离第三连接水管的一端固定连接有沉砂池，所述排沙管靠近第三连接水管的一端固定连接有洗砂装置。
优选的，所述洗砂装置包括保护壳、滚筒、排污管和出砂管，所述保护壳的内部固定连接有滚筒，所述滚筒远离排沙管的一端固定连接有出砂管，所述保护壳靠近排沙管一端的底部固定连接有排污管。
优选的，所述保护壳的左端低右端高，所述滚筒的左端高右端低，所述滚筒的外表面开设有若干小孔。
优选的，所述排沙管靠近沉砂池的一端、第二连接水管靠近多介质过滤器的一端和第三连接水管靠近排沙管的一端均固定连接有单向止回阀。
优选的，所述沉砂池的内部固定连接有斜板。
(三)有益效果
与现有技术相比，本实用新型提供了一种油田污水滤砂可反复利用的处理装置，具备以下有益效果：
1、该油田污水滤砂可反复利用的处理装置，通过设置沉砂池、斜板和溢水槽，能有效地实现污水的清污分离，便于进行下一步继续处理操作;通过设置第二连接水管和第二气动隔膜泵，可以有效地对多介质过滤器进行反冲洗。
2、该油田污水滤砂可反复利用的处理装置，通过设置保护壳和滚筒，能有效地对沉淀后含水分的沙砾进行干湿分离，且保护壳的左端低右端高，滚筒的左端高右端低，该设计能有效地实现保护壳左端出水右端出砂。
