申请日2017.08.23
公开(公告)日2018.04.27
IPC分类号B01D36/02; C02F9/02
摘要
本实用新型公开了一种可分段清洗的反渗透污水处理设备，包括筒体，所述筒体上靠近其顶部的侧面固定连接有耳座，所述耳座的顶部活动连接有螺栓，耳座通过螺栓活动连接有筒盖，所述筒体正面的中部活动连接有观察门，筒体的底部固定连接有支腿，所述筒体内靠近其底部的侧面固定连接有搭板，所述搭板的顶部活动连接有过滤装置，所述过滤装置包括底板，所述底板活动连接在搭板的顶部，底板的顶部固定连接有外筒。该可分段清洗的反渗透污水处理设备，通过上述相关结构的配合，集多介质过滤与活性炭过滤于一体，大大的提高了过滤的效果，解决了背景技术中提出的问题，同时方便了日后的清洁与维护，使用的起来更加方便。
权利要求书

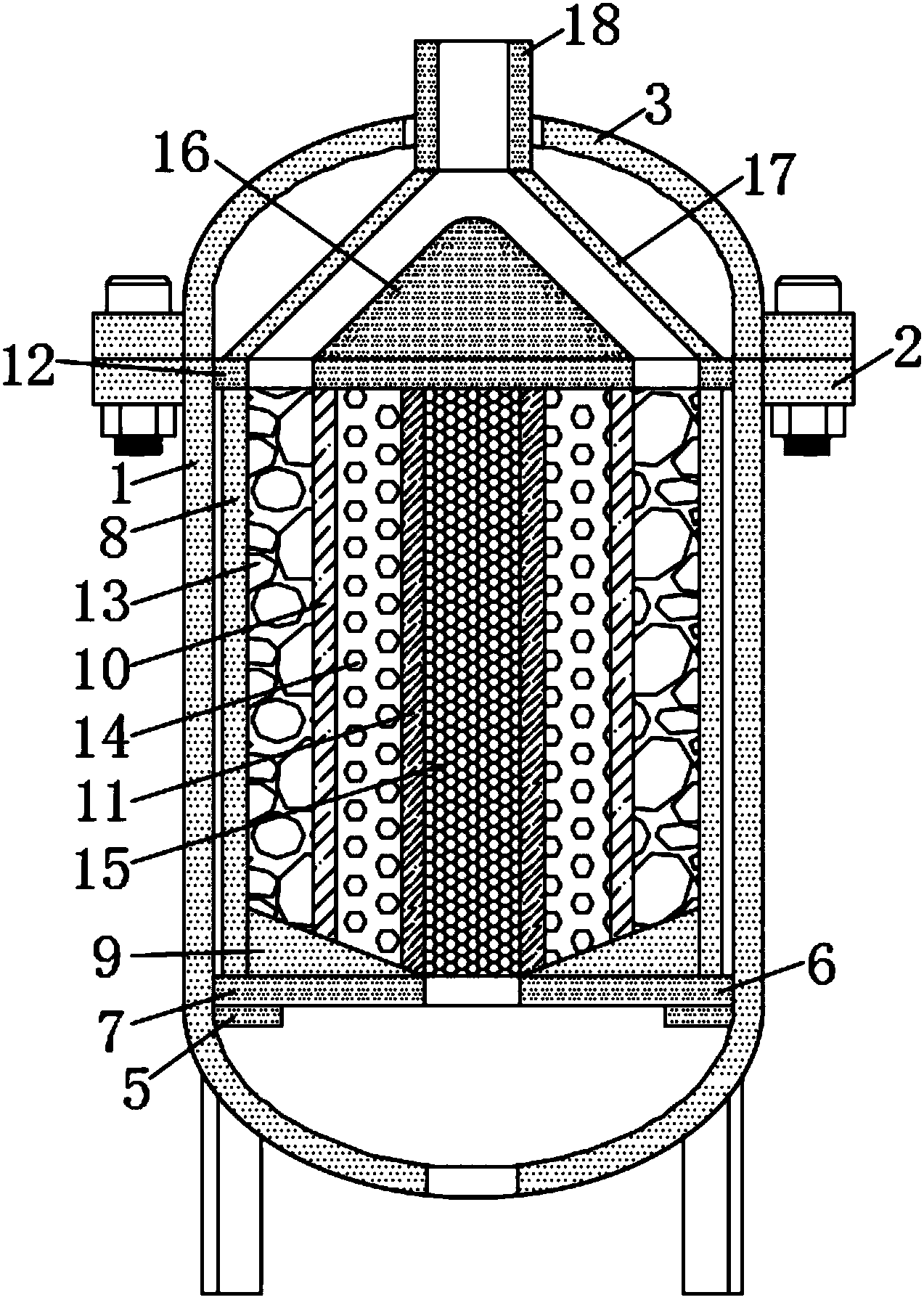

1.一种可分段清洗的反渗透污水处理设备，包括筒体(1)，其特征在于：所述筒体(1)上靠近其顶部的侧面固定连接有耳座(2)，所述耳座(2)的顶部活动连接有螺栓，耳座(2)通过螺栓活动连接有筒盖(3)，所述筒体(1)正面的中部活动连接有观察门(4)，筒体(1)的底部固定连接有支腿，所述筒体(1)内靠近其底部的侧面固定连接有搭板(5)，所述搭板(5)的顶部活动连接有过滤装置(6);
所述过滤装置(6)包括底板(7)，所述底板(7)活动连接在搭板(5)的顶部，底板(7)的顶部固定连接有外筒(8)，所述外筒(8)内靠近其底部的侧面固定连接有斜坡块(9)，所述斜坡块(9)的顶部分别固定连接有粗滤筒(10)与细滤筒(11)，所述粗滤筒(10)与细滤筒(11)的顶部均固定连接有顶板(12)，所述顶板(12)的底部与外筒(8)的顶部固定连接，所述外筒(8)与粗滤筒(10)的相对面设置有过滤层一(13)，所述粗滤筒(10)与细滤筒(11)的相对面设置有过滤层二(14)，所述细滤筒(11)的腔内设置有过滤层三(15)，所述底板(7)的顶部开设有通孔一，且通孔一对应在过滤层三(15)的正下方，所述筒体(1)的底部开设有通孔二，且通孔二对应在通孔一的正下方，所述顶板(12)的顶部开设有通孔三，且通孔三对应在过滤层一(13)的正上方，所述顶板(12)的轴心处固定连接有锥形件(16)，顶板(12)上靠近其两侧的顶部均固定连接有圆台件(17)，所述圆台件(17)为空心薄壁结构，且圆台件(17)的内侧与锥形件(16)的外侧形成进水通道，所述圆台件(17)的顶部固定连接有进水管(18)，所述进水管(18)的顶端贯穿筒盖(3)的顶部延伸至筒盖(3)的外部。
2.根据权利要求1所述的一种可分段清洗的反渗透污水处理设备，其特征在于：所述搭板(5)的横切面为圆环状。
3.根据权利要求1所述的一种可分段清洗的反渗透污水处理设备，其特征在于：所述过滤层一(13)的内部设置有无烟煤。
4.根据权利要求1所述的一种可分段清洗的反渗透污水 处理设备，其特征在于：所述过滤层二(14)的内部设置有石英砂。
5.根据权利要求1所述的一种可分段清洗的反渗透污水处理设备，其特征在于：所述过滤层三(15)的内部设置有活性炭颗粒。
说明书
一种可分段清洗的反渗透污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种可分段清洗的反渗透污水处理设备。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水。地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。现有的污水反渗透处理设备中，预处理阶段中缓冲水箱里的空气通过通气孔排出，由于缓冲水箱设有通气孔，并不是密闭的，所以异物也会通过通气孔进入到缓冲水箱里，从而产生污染;现有的反渗透设备清洁能力差，无法避免污染物进入反渗透系统中，影响处理效果，另外，现有的反渗透设备中，由于反渗透系统不具有分段清洗的功能，导致经反渗透系统处理后的水仍存在极少量的杂质，影响进入纯水箱内的水质，为解决这一问题所带来的困扰，后来就出现了可分段清洗的反渗透污水处理设备，例如中国专利CN206308175U公开的一种可分段清洗的反渗透设备，其包括预处理系统和反渗透系统，所述预处理系统包括通过不锈钢管道依次顺序连通的原水箱、多介质过滤器和活性炭过滤器，所述多介质过滤器与原水箱之间的管道上并行安装有原水泵和反洗水泵;在所述反渗透系统中安装有一段清洗管路和二段清洗管路，所述一段清洗管路的两端分别设有一段清洗进口和一段清洗回水口，所述二段清洗管路的两端分别设有二段清洗回水口和二段清洗进口，所述一段清洗管路和二段清洗管路安装在多个反渗透装置上，但是由于多介质过滤器与活性炭过滤器分开放置，且过滤的效果不是很好，导致水体过滤地不彻底，使用的效果不好。
实用新型内容
本实用新型的目的在于提供一种可分段清洗的反渗透污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种可分段清洗的反渗透污水处理设备，包括筒体，所述筒体上靠近其顶部的侧面固定连接有耳座，所述耳座的顶部活动连接有螺栓，耳座通过螺栓活动连接有筒盖，所述筒体正面的中部活动连接有观察门，筒体的底部固定连接有支腿，所述筒体内靠近其底部的侧面固定连接有搭板，所述搭板的顶部活动连接有过滤装置。
所述过滤装置包括底板，所述底板活动连接在搭板的顶部，底板的顶部固定连接有外筒，所述外筒内靠近其底部的侧面固定连接有斜坡块，所述斜坡块的顶部分别固定连接有粗滤筒与细滤筒，所述粗滤筒与细滤筒的顶部均固定连接有顶板，所述顶板的底部与外筒的顶部固定连接，所述外筒与粗滤筒的相对面设置有过滤层一，所述粗滤筒与细滤筒的相对面设置有过滤层二，所述细滤筒的腔内设置有过滤层三，所述底板的顶部开设有通孔一，且通孔一对应在过滤层三的正下方，所述筒体的底部开设有通孔二，且通孔二对应在通孔一的正下方，所述顶板的顶部开设有通孔三，且通孔三对应在过滤层一的正上方，所述顶板的轴心处固定连接有锥形件，顶板上靠近其两侧的顶部均固定连接有圆台件，所述圆台件为空心薄壁结构，且圆台件的内侧与锥形件的外侧形成进水通道，所述圆台件的顶部固定连接有进水管，所述进水管的顶端贯穿筒盖的顶部延伸至筒盖的外部。
优选的，所述搭板的横切面为圆环状。
优选的，所述过滤层一的内部设置有无烟煤。
优选的，所述过滤层二的内部设置有石英砂。
优选的，所述过滤层三的内部设置有活性炭颗粒。
与现有技术相比，本实用新型的有益效果是：本实用新型通过筒体、耳座与筒盖的配合，便于放置过滤装置，同时方便了日后的清洁和维护，通过观察门，方便观察筒体内部的实时情况，同时避免了筒体中通孔发生堵塞清理不及时，通过过滤装置，使流进的污水经过过滤装置的多层过滤作用，达到深层有效的过滤，本实用新型通过粗滤筒、细滤筒、过滤层一、过滤层二与过滤层三的配合，使污水中的杂质粒子得到深层有效的过滤，通过斜坡块、锥形件、圆台件与进水管的配合，高了水体流动的流畅性，以防水源滞留在过滤层的底部，通过上述相关结构的配合，集多介质过滤与活性炭过滤于一体，大大的提高了过滤的效果，解决了背景技术中提出的问题，同时方便了日后的清洁与维护，使用的起来更加方便。
