申请日2017.08.23
公开(公告)日2018.05.08
IPC分类号B01D33/17; B01D33/76
摘要
本实用新型涉及污水处理领域，具体的讲是污水除杂收集器，包括筒状的收集器主体，收集器主体上端设置有用于对接污水排放口的橡胶软管，收集器主体内设置有用于拦截杂质的拦截装置。拦截装置包括拦截旋转架;拦截旋转架包括中心转盘，中心转盘的通过传动组件与电机传动连接;中心转盘侧围上设置有至少两根横杆，相邻的横杆之间设置有拦截网;收集器主体的侧边可拆卸的安装有内侧开口的环形收集仓，收集器主体的侧壁上开有与开口对应的窗口，将橡胶软管与污水排出口对接，使污水经过上述的拦截网，开启上述电机，使拦截装置旋转，这样拦截网拦截的杂质通过离心作用被甩向环形收集仓，只需要将环形收集仓取下即可，这样方便的收集了污水中的杂质。
权利要求书

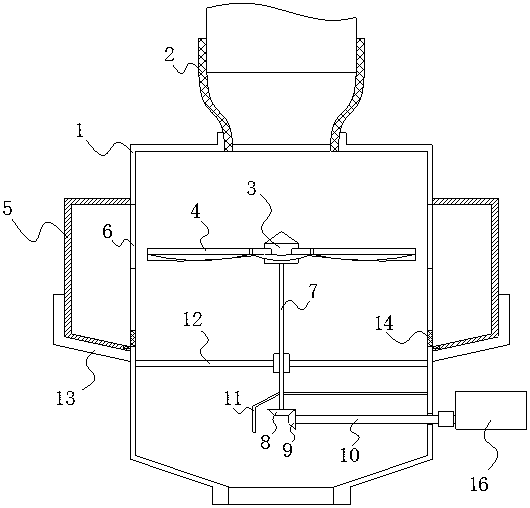

1.污水除杂收集器，其特征在于：包括筒状的收集器主体(1)，所述收集器主体(1)上端设置有用于对接污水排放口的橡胶软管(2)，所述收集器主体(1)内设置有用于拦截杂质的拦截装置;
所述拦截装置包括呈轮辐状的拦截旋转架;
所述拦截旋转架包括中心转盘(3)，所述中心转盘(3)的下端通过传动组件与设置在收集器主体(1)外的电机(16)传动连接;
所述中心转盘(3)侧围上设置有从该中心转盘(3)向外延伸的至少两根横杆(4)，相邻的所述横杆(4)之间设置有拦截网(15)，该拦截网(15)两侧分别与相邻的两根横杆(4)连接;
所述收集器主体(1)的侧边可拆卸的安装有内侧开口的环形收集仓(5)，所述收集器主体(1)的侧壁上开有与所述开口对应的窗口(6)，所述拦截旋转架设置高度位置与所述窗口(6)设置高度位置对应。
2.根据权利要求1所述的污水除杂收集器，其特征在于：所述传动组件包括转轴(7)，所述转轴(7)上端与中心转盘(3)下端连接，该转轴(7)下端设置有第一斜齿轮(8);所述电机(16)的主轴端头通过减速箱连接贯穿收集器主体(1)侧壁的传动杆(10)且传动杆(10)与收集器主体(1)侧壁活动连接，所述传动杆(10)上套装有与第一斜齿轮(8)配合的第二斜齿轮(9)，所述第一斜齿轮(8)与第二斜齿轮(9)构成斜齿轮传动机构。
3.根据权利要求2所述的污水除杂收集器，其特征在于：所述收集器主体(1)内设置罩住第一斜齿轮(8)、第二斜齿轮(9)和传动杆(10)的遮挡罩(11)，所述转轴(7)贯穿遮挡罩(11)并与该遮挡罩(11)活动连接。
4.根据权利要求1所述的污水除杂收集器，其特征在于：所述收集器主体(1)内设置有支撑转轴(7)的支撑架(12)，所述转轴(7)与支撑架(12)活动连接。
5.根据权利要求1所述的污水 除杂收集器，其特征在于：所述收集器主体(1)外侧设置有用于放置环形收集仓(5)的安装槽(13)，所述安装槽(13)的内腔与环形收集仓(5)的下部适配。
6.根据权利要求1所述的污水除杂收集器，其特征在于：所述环形收集仓(5)的下面板相对于水平面向收集器主体(1)方向倾斜;所述收集器主体(1)侧壁上设置有位于窗口(6)下方的排水口，该排水口上设置有滤网(14);所述环形收集仓(5)下端边沿的设置位置与滤网(14)下端边沿的设置位置对应。
7.根据权利要求1所述的污水除杂收集器，其特征在于：所述中心转盘(3)的上端呈圆椎状。
8.根据权利要求1所述的污水除杂收集器，其特征在于：所述拦截网(15)为金属网。
说明书
污水除杂收集器
技术领域
本实用新型涉及污水处理领域，具体的讲是污水除杂收集器。
背景技术
目前，在污水处理过程中，多采用固定的在排污处设置污水处理设备，但这些设备的安装与维护较为麻烦、且成本较高。这些污水处理设备在处理过程中会定期维护，其中最主要的就是要对设备中的杂质进行清理和收集，因为现在的污水处理设备为固定安装，所以对于处理杂质一般是将污水处理设备上的开盖打开或直接将设备拆开将设备中的杂质捞出，这样对清洗、收集设备较为麻烦。
实用新型内容
本实用新型针对目前污水处理设备中不方便清理纤维类杂质的问题，本实用新型提供了一种污水除杂收集器，以期望解决上述问题。
本实用新型解决上述技术问题，采用的技术方案是，污水除杂收集器，包括筒状的收集器主体，收集器主体上端设置有用于对接污水排放口的橡胶软管，收集器主体内设置有用于拦截杂质的拦截装置。
拦截装置包括呈轮辐状的拦截旋转架;拦截旋转架包括中心转盘，中心转盘的下端通过传动组件与设置在收集器主体外的电机传动连接;这里的传动组件可以是蜗轮蜗杆结构，也可以是轴、齿轮传动机构，也可以齿轮、链传动机构等等。
中心转盘侧围上设置有从该中心转盘向外延伸的至少两根横杆，相邻的横杆之间设置有拦截网，该拦截网两侧分别与相邻的两根横杆连接;通过设置拦截网，拦截流过拦截网污水中的杂质，这样的拦截方式只需要更换拦截网或取下拦截网清洗，避免在固定的收集器主体中进行清洗工作。
收集器主体的侧边可拆卸的安装有内侧开口的环形收集仓，收集器主体的侧壁上开有与开口对应的窗口，拦截旋转架设置高度位置与窗口设置高度位置对应，这样利用拦截装置的旋转，通过离心作用将拦截网上的杂质甩向环形收集仓，只需要将环形收集仓取下即可，这样方便的收集了污水中的杂质。
进一步的是，传动组件包括转轴，转轴上端与中心转盘下端连接，该转轴下端设置有第一斜齿轮;电机的主轴端头通过减速箱连接贯穿收集器主体侧壁的传动杆且传动杆与收集器主体侧壁活动连接，传动杆上套装有与第一斜齿轮配合的第二斜齿轮，第一斜齿轮与第二斜齿轮构成斜齿轮传动机构。通过采用斜齿轮传动机构，使传动结构简单，在污水处理中方便后续的清理、维修。
进一步的是，收集器主体内设置罩住第一斜齿轮、第二斜齿轮和传动杆的遮挡罩，转轴贯穿遮挡罩并与该遮挡罩活动连接。
进一步的是，收集器主体内设置有支撑转轴的支撑架，转轴与支撑架活动连接。通过设置支撑架使转轴的能进行较为稳定的转动。
进一步的是，收集器主体外侧设置有用于放置环形收集仓的安装槽，安装槽的内腔与环形收集仓的下部适配。相比于螺栓、卡扣的安装方式，这样可方便环形收集仓的安装、拆卸。
进一步的是，环形收集仓的下面板相对于水平面向收集器主体方向倾斜;收集器主体侧壁上设置有位于窗口下方的排水口，该排水口上设置有滤网;环形收集仓下端边沿的设置位置与滤网下端边沿的设置位置对应。
进一步的是，中心转盘的上端呈圆椎状。这样的设计目的是为了防止杂质残留在中心转盘上。
进一步的是，拦截网为金属网。
本实用新型的有益效果之一是：将橡胶软管与污水排出口对接后，使污水经过上述的拦截网，开启上述电机，使拦截装置旋转，这样拦截网拦截的杂质通过离心作用被甩向环形收集仓，只需要将环形收集仓取下即可，这样方便的收集了污水中的杂质。
