申请日2017.08.23
公开(公告)日2018.05.11
IPC分类号C02F9/10
摘要
本实用新型公开了一种地埋式农村生活污水处理设备，包括主体外壳和热水容器，所述主体外壳的外表面设有进水口，所述进水口的一侧设有活性炭过滤网，所述活性炭过滤网的一侧设有排气装置，所述排气装置的下方设有搅拌轴，所述搅拌轴的一侧设有阀门，所述阀门的一侧设有蒸馏室，所述蒸馏室的底端设有污水排口，所述蒸馏室的上方设有冷凝管，所述热水容器的内表面设有加热装置。本实用新型所述的一种地埋式农村生活污水处理设备，设有搅拌轴、蒸馏室和加热装置，能够将需要处理的水进行搅拌便于将污水中的气体排出，并能将污水中的杂质清理干净，还能将处理完的水进行加热处理，适用不同工作状况，带来更好的使用前景。
权利要求书

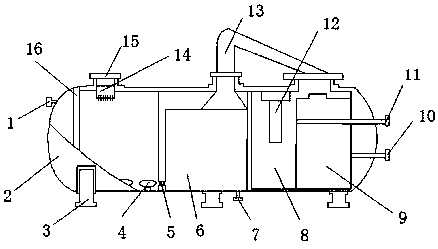

1.一种地埋式农村生活污水处理设备，包括主体外壳(2)和热水容器(8)，其特征在于：所述主体外壳(2)的外表面设有进水口(1)，所述主体外壳(2)的底端设有耐磨底座(3)，所述主体外壳(2)的内表面设有防锈层(17)，所述防锈层(17)的底端设有耐磨层(18)，所述进水口(1)的一侧设有活性炭过滤网(16)，所述活性炭过滤网(16)的一侧设有排气装置(14)，所述排气装置(14)的上方设有排气口(15)，所述排气装置(14)的下方设有搅拌轴(4)，所述搅拌轴(4)的一侧设有阀门(5)，所述阀门(5)的一侧设有蒸馏室(6)，所述蒸馏室(6)的底端设有污水排口(7)，所述蒸馏室(6)的上方设有冷凝管(13)，所述蒸馏室(6)和热水容器(8)固定连接，所述热水容器(8)的内表面设有加热装置(12)，所述热水容器(8)的一侧设有冷水容器(9)，所述冷水容器(9)的一侧设有冷水出口(10)，所述冷水出口(10)的上方设有热水出口(11)。
2.根据权利要求1所述的一种地埋式农村生活污水处理设备，其特征在于：所述耐磨底座(3)的数量为六组。
3.根据权利要求1所述的一种地埋式农村生活污水处理设备，其特征在于：所述搅拌轴(4)的数量为三组。
4.根据权利要求1所述的一种地埋式农村生活污水处理设备，其特征在于：所述污水排口(7)和耐磨底座(3)均和主体外壳(2)固定连接。
5.根据权利要求1所述的一种地埋式农村生活污水处理设备，其特征在于：所述排气装置(14)和排气口(15)固定连接。
说明书
一种地埋式农村生活污水处理设备
技术领域
本实用新型涉及污水处理设备领域，特别涉及一种地埋式农村生活污水处理设备。
背景技术
按污水来源分类，污水处理一般分为生产污水 处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等，也常含有病原菌、病毒和寄生虫卵，无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含氮、含硫和含磷高,在厌氧细菌作用下，易生恶臭物质，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类。人类生活过程中产生的污水，是水体的主要污染源之一，主要是粪便和洗涤污水。
现有的污水处理设备在使用时存在一定的弊端，生活污水中一般存在着一些气体，当污水进入该设备时，不能将生活污水进行搅拌，将气体排出，并且不能将生活污水变的更加干净，当使用净化好的水时，不能将净化后的水进行加热处理，需要人工进行加热，在使用的过程中，带来了一定的不利影响，为此，我们提出一种地埋式农村生活污水处理设备。
实用新型内容
本实用新型的主要目的在于提供一种地埋式农村生活污水处理设备，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种地埋式农村生活污水处理设备，包括主体外壳和热水容器，所述主体外壳的外表面设有进水口，所述主体外壳的底端设有耐磨底座，所述主体外壳的内表面设有防锈层，所述防锈层的底端设有耐磨层，所述进水口的一侧设有活性炭过滤网，所述活性炭过滤网的一侧设有排气装置，所述排气装置的上方设有排气口5，所述排气装置的下方设有搅拌轴，所述搅拌轴的一侧设有阀门5，所述阀门5的一侧设有蒸馏室，所述蒸馏室的底端设有污水排口，所述蒸馏室的上方设有冷凝管，所述蒸馏室和热水容器固定连接，所述热水容器的内表面设有加热装置，所述热水容器的一侧设有冷水容器，所述冷水容器的一侧设有冷水出口，所述冷水出口的上方设有热水出口。
优选的，所述耐磨底座的数量为六组。
优选的，所述搅拌轴的数量为三组。
优选的，所述污水排口和耐磨底座均和主体外壳固定连接。
优选的，所述排气装置和排气口固定连接。
与现有技术相比，本实用新型具有如下有益效果：该种地埋式农村生活污水处理设备，过滤好的生活污水再通过搅拌轴进行高速搅拌，便能将生活污水中的气体进行释放，通过排气装置将分离的气体通过排气口排出，便能使生活污水中没有气体的存在，再将阀门开启，处理完毕后的污水便能流入蒸馏室进行下一步的净化处理，生活污水通过蒸馏便能除去水中的杂物，而蒸馏所产生的小水珠就会流入冷凝管中，此时冷凝管中水都是处理干净的较为纯净的水，冷凝管中的水便会分别流入热水容器和冷水容器中，流入热水容器中的水便可以通过加热装置进行加热处理，加热好的水便会从热水出口中流出，方便使用人员进行使用，省去了需要再将水进行加热的工序，整个装置简单，操作方便，能够将需要处理的水进行搅拌便于将污水中的气体排出，并能将污水中的杂质清理干净，还能将处理完的水进行加热处理，相对于传统方式更好。
