申请日2018.08.03
公开(公告)日2018.12.21
IPC分类号C02F9/14; B01D53/86; B01D53/38; A61L9/20
摘要
本发明公开了一种应用于环境治理的污水回收利用装置，包括底板、过滤总箱和消毒罐，所述底板的顶部一侧焊接有过滤总箱，所述过滤总箱的顶部贯穿有污水进口，该种应用于环境治理的污水回收利用装置设置有活性炭过滤箱和扣槽，污水由污水进口进入集水层，由于集水层位于活性炭过滤箱的上方，且集水层的底部面积小于活性炭过滤箱的顶部面积，所以这些污水经过集水层精确的掉落进活性炭过滤箱内，被活性炭过滤箱的活性炭过滤网过滤，当活性炭过滤网使用一段时间后，工作人员通过扣槽将活性炭过滤箱抽出，再对活性炭过滤网进行清洗和更换，这样能防止杂质堆积在活性炭过滤网上导致细菌滋生，提高活性炭过滤网的工作效果。
权利要求书

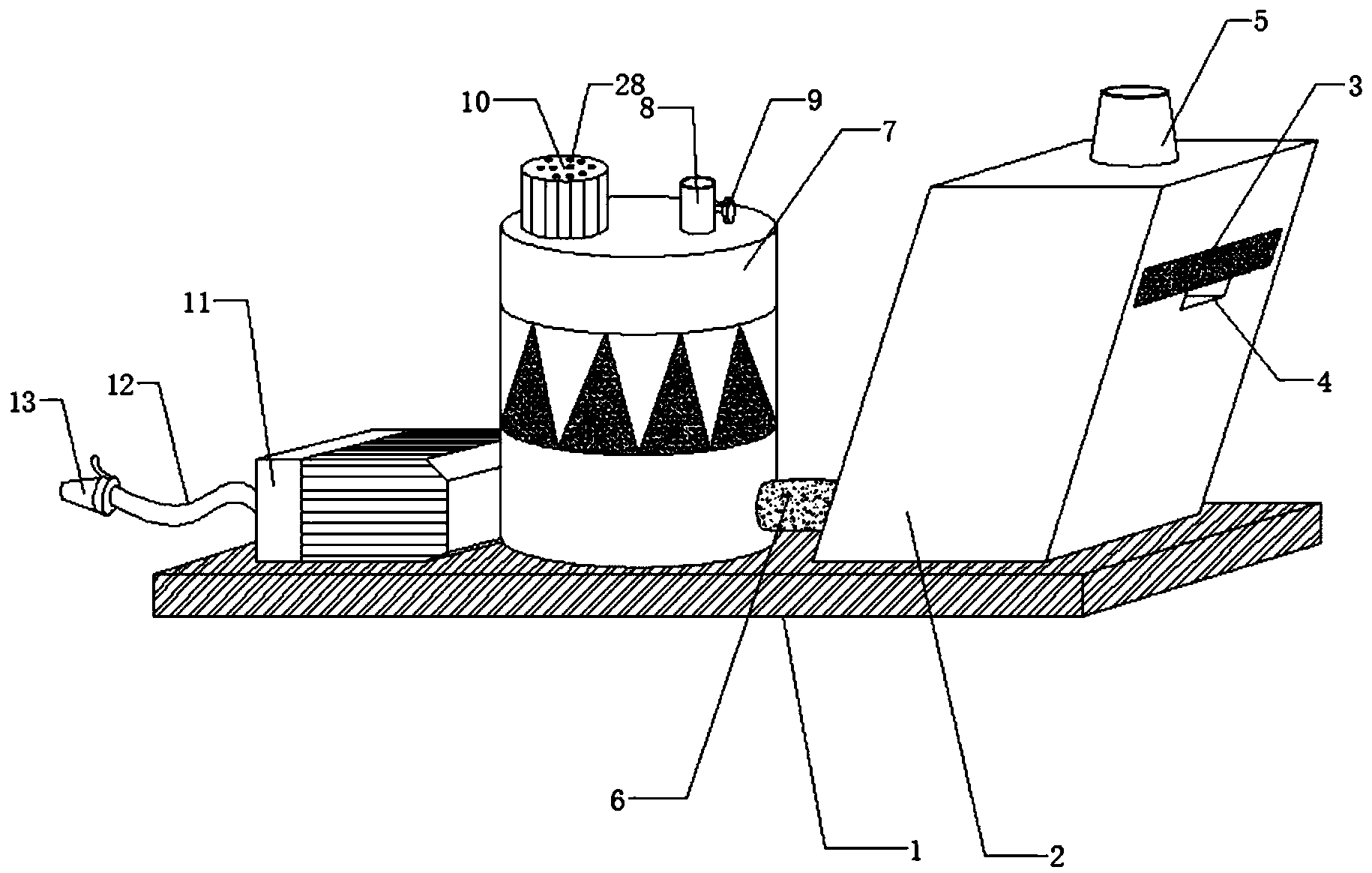

1.一种应用于环境治理的污水回收利用装置，包括底板(1)、过滤总箱(2)和消毒罐(7)，其特征在于：所述底板(1)的顶部一侧焊接有过滤总箱(2)，所述过滤总箱(2)的顶部贯穿有污水进口(5)，且所述过滤总箱(2)的内部设置有过滤室(18)，所述过滤室(18)的上方连接有集水层(15)，所述集水层(15)位于污水进口(5)的正下方，所述过滤总箱(2)的外表面上方分别设置有活性炭过滤箱(3)和扣槽(4)，且所述扣槽(4)位于活性炭过滤箱(3)的底部，所述活性炭过滤箱(3)的一侧贯穿于过滤总箱(2)的外表面并延伸至过滤室(18)的内部，且所述活性炭过滤箱(3)的内部设置有活性炭过滤网(16)，所述过滤室(18)的内部设置有生化填料网(17)，且所述生化填料网(17)位于活性炭过滤箱(3)的下方，所述过滤室(18)的一侧贯穿有第一连接管(6)，所述第一连接管(6)远离过滤室(18)的一端贯穿有消毒罐(7)并连接有消毒室(22)，且所述消毒室(22)位于消毒罐(7)的内部，所述消毒罐(7)的顶部一侧贯穿有出气口(8)，所述出气口(8)的一侧设置有出气阀(9)，所述消毒罐(7)顶部另一侧设置有臭氧发生室(10)，所述臭氧发生室(10)的顶部贯穿有进气孔(28)，所述臭氧发生室(10)的内部上方设置有臭氧发生器(25)，且所述臭氧发生室(10)的内部下方设置有抽风器(26)，所述抽风器(26)的输出端连接有延伸管(27)，所述消毒罐(7)的内部下方设置有电机(19)，所述电机(19)的输出端连接有旋转轴(20)，所述旋转轴(20)远离电机(19)的一端贯穿于消毒室(22)的底部并连接有搅拌叶轮(21)，所述消毒室(22)的内部上方设置有紫外线灯(23)，且所述消毒室(22)的内部一侧设置有光触媒板(24)，所述消毒室(22)的一侧贯穿有第二连接管(14)，所述第二连接管(14)远离消毒室(22)的一端贯穿于消毒罐(7)的一侧连接有水泵(11)的抽水端，所述水泵(11)的出水端通过出水管(12)连接有喷头(13)。
2.根据权利要求1所述的一种应用于环境治理的污水回收利用装置，其特征在于：所述过滤室(18)的底部延第一连接管(6)的方向向下倾斜，且所述过滤室(18)的内表面光滑。
3.根据权利要求1所述的一种应用于环境治理的污水回收利用装置，其特征在于：所述活性炭过滤箱(3)通过扣槽(4)与过滤总箱(2)拆卸连接。
4.根据权利要求1所述的一种应用于环境治理的污水回收利用装置，其特征在于：所述延伸管(27)贯穿于消毒室(22)的顶部并延伸至消毒室(22)的内部，且所述延伸管(27)位于搅拌叶轮(21)的上方。
5.根据权利要求1所述的一种应用于环境治理的污水回收利用装置，其特征在于：所述搅拌叶轮(21)通过焊接的方式连接于旋转轴(20)的外表面，且所述搅拌叶轮(21)由不锈钢材料制作而成。
6.根据权利要求1所述的一种应用于环境治理的污水回收利用装置，其特征在于：所述进气孔(28)设置有多个，且多个所述进气孔(28)等距分布于臭氧发生室(10)的顶部。
7.根据权利要求1所述的一种应用于环境治理的污水回收利用装置，其特征在于：所述集水层(15)位于活性炭过滤箱(3)的上方，且所述集水层(15)的底部面积小于活性炭过滤箱(3)的顶部面积。
说明书
一种应用于环境治理的污水回收利用装置
技术领域
本发明涉及环境治理技术领域，具体为一种应用于环境治理的污水回收利用装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
回收利用是指将废物回收再次利用。
现有的应用于环境治理的污水回收利用装置净化污水效果差，由于污水中有大量的有害物质，在对污水净化的时候部分有毒物质会挥发，这样有毒物质挥发出去会影响工作人员的健康，还会污染环境，同时现有的应用于环境治理的污水回收利用装置过滤效果差，由于污水含有大量的有杂质，在用过滤网过滤的时候，杂质会残留在过滤网上，这些杂质长时间残留在过滤网上会使细菌大量滋生，进一步污染过滤的污水。
发明内容
本发明的目的在于提供一种应用于环境治理的污水回收利用装置，以解决上述背景技术中提出净化污水效果差和过滤效果差的问题。
为实现上述目的，本发明提供如下技术方案：一种应用于环境治理的污水回收利用装置，包括底板、过滤总箱和消毒罐，所述底板的顶部一侧焊接有过滤总箱，所述过滤总箱的顶部贯穿有污水进口，且所述过滤总箱的内部设置有过滤室，所述过滤室的上方连接有集水层，所述集水层位于污水进口的正下方，所述过滤总箱的外表面上方分别设置有活性炭过滤箱和扣槽，且所述扣槽位于活性炭过滤箱的底部，所述活性炭过滤箱的一侧贯穿于过滤总箱的外表面并延伸至过滤室的内部，且所述活性炭过滤箱的内部设置有活性炭过滤网，所述过滤室的内部设置有生化填料网，且所述生化填料网位于活性炭过滤箱的下方，所述过滤室的一侧贯穿有第一连接管，所述第一连接管远离过滤室的一端贯穿有消毒罐并连接有消毒室，且所述消毒室位于消毒罐的内部，所述消毒罐的顶部一侧贯穿有出气口，所述出气口的一侧设置有出气阀，所述消毒罐顶部另一侧设置有臭氧发生室，所述臭氧发生室的顶部贯穿有进气孔，所述臭氧发生室的内部上方设置有臭氧发生器，且所述臭氧发生室的内部下方设置有抽风器，所述抽风器的输出端连接有延伸管，所述消毒罐的内部下方设置有电机，所述电机的输出端连接有旋转轴，所述旋转轴远离电机的一端贯穿于消毒室的底部并连接有搅拌叶轮，所述消毒室的内部上方设置有紫外线灯，且所述消毒室的内部一侧设置有光触媒板，所述消毒室的一侧贯穿有第二连接管，所述第二连接管远离消毒室的一端贯穿于消毒罐的一侧连接有水泵的抽水端，所述水泵的出水端通过出水管连接有喷头。
优选地，所述过滤室的底部延第一连接管的方向向下倾斜，且所述过滤室的内表面光滑。
优选地，所述活性炭过滤箱通过扣槽与过滤总箱拆卸连接。
优选地，所述延伸管贯穿于消毒室的顶部并延伸至消毒室的内部，且所述延伸管位于搅拌叶轮的上方。
优选地，所述搅拌叶轮通过焊接的方式连接于旋转轴的外表面，且所述搅拌叶轮由不锈钢材料制作而成。
优选地，所述进气孔设置有多个，且多个所述进气孔等距分布于臭氧发生室的顶部。
优选地，所述集水层位于活性炭过滤箱的上方，且所述集水层的底部面积小于活性炭过滤箱的顶部面积。
与现有技术相比，本发明的有益效果是：该种应用于环境治理的污水回收利用装置设置有紫外线灯和光触媒板，当电机搅拌消毒室内的污水时候，部分有害物质挥发成气体，这时紫外线灯启动照射光触媒板和空气，紫外线灯照射空气杀死空气中的细菌，并且光触媒板在紫外光线的作用下，产生强烈催化降解功能，能有效地降解空气中有毒有害气体，能有效杀灭多种细菌，并能将细菌或真菌释放出的毒素分解及无害化处理，这样挥发的有害气体在光触媒板的作用下被分解处理，工作人员扭动出气阀，将消毒后的气体排出，这样能有效的处理挥发的有害物体，防止挥发的有害物体泄露影响环境和工作人员健康，同时该种应用于环境治理的污水回收利用装置设置有活性炭过滤箱和扣槽，污水由污水进口进入集水层，由于集水层位于活性炭过滤箱的上方，且集水层的底部面积小于活性炭过滤箱的顶部面积，所以这些污水经过集水层精确的掉落进活性炭过滤箱内，被活性炭过滤箱的活性炭过滤网过滤，当活性炭过滤网使用一段时间后，工作人员通过扣槽将活性炭过滤箱抽出，再对活性炭过滤网进行清洗和更换，这样能防止杂质堆积在活性炭过滤网上导致细菌滋生，提高活性炭过滤网的工作效果。
