申请日2017.08.19
公开(公告)日2018.01.19
IPC分类号B01D29/03; B01D29/96; B01D29/86; C02F9/02
摘要
本发明提供一种使用方便的污水处理方法，涉及污水处理领域。该使用方便的污水处理系统，包括集水箱，所述集水箱的顶部固定连接有固定箱，所述固定箱的内壁底部固定连接有第一电机，所述第一电机的输出端固定连接有第一滚轮，所述固定箱的底部镶嵌设置有套筒，所述集水箱的内壁两侧通过固定板固定连接。该使用方便的污水处理系统，通过集水箱顶部设置的固定箱，在固定箱内部设置的第一电机的转动下，通过第一滚轮、第二滚轮、拉带的作用达到了带动了蜗杆进行转动的效果，在蜗杆转动的同时配合蜗轮的转动达到了带动螺纹杆进行转动的效果，解决了污水处理系统在使用时不方便对滤网进行拆卸的问题。
权利要求书
1.一种使用方便的污水处理方法，其特征在于：在对滤网进性拆卸式，通过集水箱(1)顶部设置的固定箱(2)，在固定箱(2)内部的第一电机(3)的转动下通过第一滚轮(4)、第二滚轮(7)、拉带(8)的配使得蜗杆(6)进行转动，在蜗杆(6)进行转的同时配合蜗轮(12)、连接杆(11)的作用使得蜗轮(12)带着螺纹杆(13)进行移动，在螺纹杆(13)移动的同时会带着移动伸缩杆(23)进行移动，在移动伸缩杆(23)的移动的同时，通过配合集水箱(1)底部设置的支撑柱(24)、轴承(44)、活动杆(25)使得带动滤网过滤架(35)上的滤网(36)进行移动，通过挡板(21)处的出口很方便就移动出来，且通过集水箱(1)内臂一侧的连接块(26)和除污板(27)的作用，使得在拿出滤网(36)时顺便把滤网(36)上的污泥杂物给清除掉，通过排污管(28)排除，由于集水箱(1)内部设置的第二电机(16)，在第二电机(16)的转动下配合密封套筒(18)和旋转杆(17)的作用，使得连接座(19)上的搅拌叶(20)对集水箱(1)内部的污水进行搅拌，使得不会由于比较大的污物对滤网(36)造成堵塞不便于过滤，通过以上结构使得本污水处理系统不在向传统的污水处理系统中的滤网(36)拆卸需要好多的步骤，在拆卸进行清洗时比较麻烦，也是得本污水处理系统在使用时比较的方便。
2.根据权利要求1所述的一种使用方便的污水 处理方法，其特征在于：s1通过集水箱(1)内部设置的第二电机(16)，在第二电机的(16)带动下通过密封套筒(18)、旋转杆(17)、连接座(19)、搅拌叶(20)之间的配合，达到了对集水箱(1)内部的污水进行搅拌的效果，使得污水在过滤时更方便过滤，且在过滤时不会由于比较大的污染杂物对滤网(36)造成堵塞，不方便过滤网(36)的过滤;s2通过集水箱(1)顶部设置的固定箱(2)，在固定箱(2)内部设置的第一电机(3)的转动下，通过第一滚轮(4)、第二滚轮(7)、拉带(8)的作用达到了带动蜗杆(6)进行转动的效果，在蜗杆(6)转动的同时配合蜗轮(12)的转动达到了带动螺纹杆(13)进行转动的效果;s3通过螺纹杆(13)的转动，在螺纹杆(13)的转动下配合滚动装置(22)，达到了移动伸缩杆(23)进行左右移动的效果，在移动伸缩杆(23)移动的同时配合集水箱(1)底部设置的支撑柱(24)、轴承(44)、活动杆(25)达到了滤网过滤架(36)上的滤网(37)进行自动移动的效果，通过挡板(31)处自动移出集水箱(1)方便清洗，解决了现在的污水处理系统中用到的过滤设备，在进行清洗时拆卸一般都比较的麻烦，不利于滤网(36)的清洗且比较耗时耗力，不便使用的问题。
3.根据权利要求1所述的一种使用方便的污水处理方法，其特征在于：所述集水箱(1)的顶部固定连接有固定箱(2)，固定箱(2)的内壁底部固定连接有第一电机(3)，第一电机(3)的输出端固定连接有第一滚轮(4)，所述固定箱(2)的底部镶嵌设置有套筒(5)，集水箱(1)的内壁两侧通过固定板(14)固定连接，所述固定板(14)的顶部固定连接有第一轴承座(10)，所述第一轴承座(10)的内部插接有蜗杆(6)，所述蜗杆(6)远离第一轴承座(10)的一端贯穿固定箱(2)上方设置的套筒(5)并延伸至固定箱(2)的内部，所述蜗杆(6)位于固定箱(2)内部的一端套接有第二滚轮(7)，所述第一滚轮(4)和第二滚轮(7)之间通过皮带(8)传动连接，所述固定板(14)的顶部固定连接有连接板(9)，所述连接板(9)的一侧固定连接有连接杆(11)，所述连接杆(11)远离连接板(9)的一侧活动套接有蜗轮(12)，所述蜗轮(12)和蜗杆(6)之间螺纹连接，所述蜗轮(12)远离连接杆(11)的一端固定连接有螺纹杆(13)，所述螺纹杆(13)远离蜗轮(12)的一端螺纹连接有第二轴承座(21)，所述第二轴承座(21)远离螺纹杆(13)的一端和集水箱(1)的内壁固定连接，所述集水箱(1)的内部设置有移动伸缩杆(23)，所述螺纹杆(13)远离蜗轮(12)的一端贯穿移动伸缩杆(23)并与移动伸缩杆(23)之间螺纹连接，所述移动伸缩杆(23)的底部贯穿固定板(14)并延伸至固定板(14)的下侧，所述移动伸缩杆(23)的顶部固定连接有滚动装置(22)。
4.根据权利要求1或2所述的一种使用方便的污水处理方法，其特征在于：
所述集水箱(1)的内壁顶部固定连接有基座(15)，所述基座(15)远离集水箱(1)内壁的一端固定连接有第二电机(16)，所述固定板(14)的底部镶嵌设置有密封套筒(18)，所述第二电机(16)的输出端固定连接有旋转杆(17)，所述旋转杆(17)远离第二电机(16)的一端贯穿固定板(14)上方设置的密封套筒(18)并延伸至固定板(14)的下侧，所述旋转杆(17)位于固定板(14)下侧的表面套接有连接座(19)，所述连接座(19)的表面固定连接有搅拌叶(20)，所述集水箱(1)的内壁底部固定连接有支撑柱(24)，所述支撑柱(24)远离集水箱(1)内壁的一端固定连接有轴承(44)，所述轴承(44)的内部插接有活动杆(25)，所述活动杆(25)的顶部搭接有滤网放置架(35)，所述滤网放置架(35)的内部镶嵌有过滤网(36)，所述过滤网放置架(35)的顶部开设有与移动伸缩杆(23)相适配的限位槽(37)，所述集水箱(1)的底部左侧相通有除污管(28)，所述除污管(28)的底部设置有密封盖(29)，所述密封盖(29)和除污管(28)之间螺纹连接。
说明书
一种使用方便的污水处理方法
技术领域
本发明涉及污水处理技术领域，具体为一种使用方便的污水处理方法。
背景技术
污水处理，为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
目前随着人们社会生活的改善，机械化产品也变得越来越多，随之而来的环境污染也就越来越严重，不仅仅生活中的污水也越来也多，工业的污水也日益变得严重，在对污水处理的过程中会用到污水处理系统，在污水处理系统过滤一般都是必不可少的步骤，对于污水处理来讲过滤是至关重要的，由于污水中杂物比较的多经常出现堵住滤网的状况，所有现在的污水处理系统中的用到的过滤设备一般需要定时的清洗，以便更好的对污水进行，但是现在的污水处理系统中用到的过滤设备在进行清洗时拆卸一般都比较的麻烦，不利于滤网的清洗且比较耗时耗力，不方便使用。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种使用方便的污水处理方法，解决了上述背景技术中提出的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种使用方便的污水处理方法，包括集水箱，所述集水箱的顶部固定连接有固定箱，所述固定箱的内壁底部固定连接有第一电机，所述第一电机的输出端固定连接有第一滚轮，所述固定箱的底部镶嵌设置有套筒，所述集水箱的内壁两侧通过固定板固定连接，所述固定板的顶部固定连接有第一轴承座，所述第一轴承座的内部插接有蜗杆，所述蜗杆远离第一轴承座的一端贯穿固定箱上方设置的套筒并延伸至固定箱的内部，所述蜗杆位于固定箱内部的一端套接有第二滚轮，所述第一滚轮和第二滚轮之间通过皮带传动连接，所述固定板的顶部固定连接有连接板，所述连接板的一侧固定连接有连接杆，所述连接杆远离连接板的一侧活动套接有蜗轮，所述蜗轮和蜗杆之间螺纹连接，所述蜗轮远离连接杆的一端固定连接有螺纹杆，所述螺纹杆远离蜗轮的一端螺纹连接有第二轴承座，所述第二轴承座远离螺纹杆的一端和集水箱的内壁固定连接，所述集水箱的内部设置有移动伸缩杆，所述螺纹杆远离蜗轮的一端贯穿移动伸缩杆并与移动伸缩杆之间螺纹连接，所述移动伸缩杆的底部贯穿固定板并延伸至固定板的下侧，所述移动伸缩杆的顶部固定连接有滚动装置。
所述集水箱的内壁顶部固定连接有基座，所述基座远离集水箱内壁的一端固定连接有第二电机，所述固定板的底部镶嵌设置有密封套筒，所述第二电机的输出端固定连接有旋转杆，所述旋转杆远离第二电机的一端贯穿固定板上方设置的密封套筒并延伸至固定板的下侧，所述旋转杆位于固定板下侧的表面套接有连接座，所述连接座的表面固定连接有搅拌叶，所述集水箱的内壁底部固定连接有支撑柱，所述支撑柱远离集水箱内壁的一端固定连接有轴承，所述轴承的内部插接有活动杆，所述活动杆的顶部搭接有滤网放置架，所述滤网放置架的内部镶嵌有过滤网，所述过滤网放置架的顶部开设有与移动伸缩杆相适配的限位槽，所述集水箱的底部左侧相通有除污管，所述除污管的底部设置有密封盖，所述密封盖和除污管之间螺纹连接。
优选的，所述滚动装置包括固定块，所述固定块远离移动伸缩杆的一侧固定连接有滚轴，所述滚轴的表面套接有第三滚轮。
优选的，所述集水箱的底部固定连接有支撑腿，所述支撑腿远离集水箱的一侧固定连接有固定座。
优选的，所述集水箱的内壁顶部开设有滑槽，所述第三滚轮位于滑槽的内部。
优选的，所述集水箱的一侧固定连接有卡座，所述卡座顶部插接有与之相配的挡板。
优选的，所述滑槽的两侧固定安装有限位杆，所述固定板的底部开设有与移动伸缩杆相适配的凹槽。
优选的，所述集水箱的内壁一侧固定连接有连接块，所述连接块远离集水箱内壁的一侧固定连接有除污板。

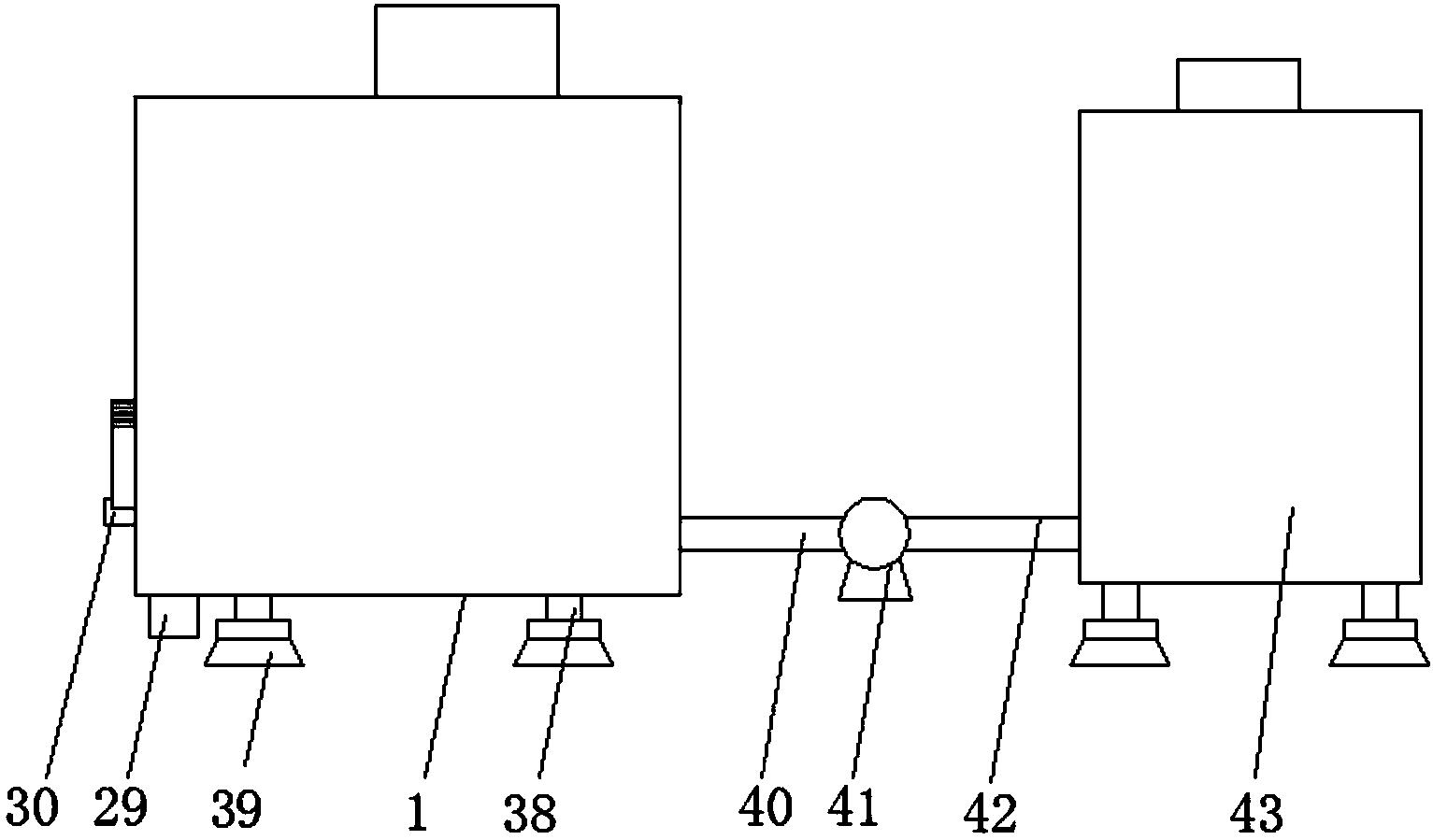

优选的，所述集水箱的另一侧相通有出水管，所述出水管远离集水箱的一端相通有水泵。
优选的，所述水泵远离出水管的一侧相通有进水管所述进水管远离水泵的一端相通有消毒箱。
(三)有益效果
本发明提供了一种使用方便的污水处理方法。具备以下有益效果：
1、该使用方便的污水处理系统，该设备结构简单操作方便，通过集水箱内部设置的第二电机，在第二电机的带动下通过密封套筒、旋转杆、连接座、搅拌叶之间的配合，达到了对集水箱内部的污水进行搅拌的效果，使得污水在过滤时更方便过滤，且在过滤时不会由于比较大的污染杂物对滤网造成堵塞，不方便过滤网的过滤。
2、该使用方便的污水处理系统，通过集水箱顶部设置的固定箱，在固定箱内部设置的第一电机的转动下，通过第一滚轮、第二滚轮、拉带的作用达到了带动了蜗杆进行转动的效果，在蜗杆转动的同时配合蜗轮的转动达到了带动螺纹杆进行转动的效果。
3、该使用方便的污水处理系，通过螺纹杆的转动，在螺纹杆的转动下配合滚动装置，达到了移动伸缩杆进行左右移动的效果，在移动伸缩杆移动的同时配合集水箱底部设置的支撑柱、轴承、活动杆达到了滤网过滤架上的滤网进行自动移动的效果，通过挡板处自动移出集水箱方便清洗，解决了现在的污水处理系统中用到的过滤设备在进行清洗时拆卸一般都比较的麻烦，不利于滤网的清洗且比较耗时耗力，不便使用的问题。
4、该使用方便的污水处理系统，通过集水箱内部设置的连接块和除污板之间的配合，在对滤网进行拆卸拿出进行清洗时，达到了对滤网上的杂物污泥进行清除的效果，且通过集水箱底部设置的除污管和和密封盖的作用，使得清除的污泥可以有效的进行排除。
5、该使用方便的污水处理系统，通过集水箱一侧设置的出水管、水泵、进水管的作用，使得过滤后的污水进入到集水箱右侧的消毒箱的内部，达到了对过滤后的污水进行杀菌消毒的效果，使得污水的处理更加的便捷健康。
