申请日2017.08.19
公开(公告)日2018.01.26
IPC分类号G01N33/18
摘要
本发明公开了一种基于大数据的污水水样监测系统，包括远程服务器、现场服务器、数据采集单元、信号处理单元和执行单元，所述数据采集单元、所述信号处理单元和所述执行单元并联后与所述现场服务器连接，所述数据采集单元包括多个采集装置，多个所述采集装置并联，所述信号处理单元包括多个处理装置，多个所述处理装置并联，所述执行单元包括多个执行装置，多个所述执行装置并联;与现有技术相比，本发明的有益效果为：将众多污水管网监测点采集的数据进行汇总并统一分析处理，可实现宏观、微观多种监测，提高对污水管网的监测能力;利用无线网络处理模块进行数据传输，数据采集、反馈的时效性好，从而解决了上述的技术问题。
权利要求书
1.一种基于大数据的污水水样监测系统，其特征在于：包括远程服务器、现场服务器、数据采集单元、信号处理单元和执行单元，所述数据采集单元、所述信号处理单元和所述执行单元并联后与所述现场服务器连接，所述数据采集单元包括多个采集装置，多个所述采集装置并联，所述信号处理单元包括多个处理装置，多个所述处理装置并联，所述执行单元包括多个执行装置，多个所述执行装置并联;
所述采集装置包括传感器组件、控制组件和电源，所述传感器组件用于采集污水水样中的各项检测参数，所述电源通过所述控制组件为所述传感器组件提供电源;
所述处理装置包括信号处理模块、信号放大模块、光电转换模块和信号处理器模块，所述信号处理模块用于接收所述采集装置采集的参数信息，所述信号放大模块用于将采集的信号转换，所述光电转换模块用于将采集的图像信息转换成电信号，所述信号处理器模块用于对转换后的电信号进行处理识别;
所述执行装置包括大数据处理模块、大数据接收模块、大数据存储模块和图表显示模块，所述大数据处理模块分别与所述大数据接收模块、所述大数据存储模块、所述图表显示模块连接，所述执行装置还包括报警模块。
说明书
一种基于大数据的污水水样监测系统
技术领域
本发明涉及一种监测系统，特别是一种基于大数据的污水水样监测系统。
背景技术
污水监测系统是城市建设、环境保护、防洪排涝等市政项目中的重要基础设备，建立城市污水管网的监测系统，为城市排水管理者提供实时观察污水管网的环境信息、分析污水管网动态运行状况的监测管理功能，已经成为了现代城市排水管理的迫切需求。另一方面，采用设置监测点进行监测的方式，因地下污水管网监测点众多且分布极广，采集的数据量大、难处理，监测效果差。
发明内容
本发明的目的是提供一种基于大数据的污水水样监测系统，以解决现有技术中的技术问题，它能够提高对污水水样的监测力度，监测效果好。

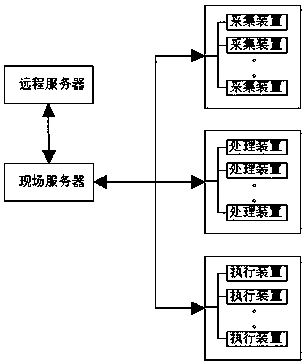

本发明提供了一种基于大数据的污水水样监测系统，包括远程服务器、现场服务器、数据采集单元、信号处理单元和执行单元，所述数据采集单元、所述信号处理单元和所述执行单元并联后与所述现场服务器连接，所述数据采集单元包括多个采集装置，多个所述采集装置并联，所述信号处理单元包括多个处理装置，多个所述处理装置并联，所述执行单元包括多个执行装置，多个所述执行装置并联;
所述采集装置包括传感器组件、控制组件和电源，所述传感器组件用于采集污水水样中的各项检测参数，所述电源通过所述控制组件为所述传感器组件提供电源;
所述处理装置包括信号处理模块、信号放大模块、光电转换模块和信号处理器模块，所述信号处理模块用于接收所述采集装置采集的参数信息，所述信号放大模块用于将采集的信号转换，所述光电转换模块用于将采集的图像信息转换成电信号，所述信号处理器模块用于对转换后的电信号进行处理识别;
所述执行装置包括大数据处理模块、大数据接收模块、大数据存储模块和图表显示模块，所述大数据处理模块分别与所述大数据接收模块、所述大数据存储模块、所述图表显示模块连接，所述执行装置还包括报警模块。
与现有技术相比，本发明的有益效果为：将众多污水管网监测点采集的数据进行汇总并统一分析处理，可实现宏观、微观多种监测，提高对污水管网的监测能力;利用无线网络处理模块进行数据传输，数据采集、反馈的时效性好，从而解决了上述的技术问题。
