申请日2017.08.17
公开(公告)日2017.12.05
IPC分类号C02F9/14; B01F5/04; B01F3/04; B01F7/16; B01F15/02
摘要
本发明公开了一种溢流式污水快速混合的处理设备，包括外筒、内筒、进水管、电机和药剂箱;所述内筒设置在外筒内，所述外筒与内筒之间还安装有溢流板和密封板，在密封板内设置有水平方向上的混合腔;在所述混合腔内连通有管道，管道的另外一端与药剂箱连通;在所述内筒内对应的搅拌轴上安装有若干个搅拌机构，搅拌机构包括有支撑盘和搅拌块，外筒的顶部两侧上均固定安装有水平的抽气筒。本发明通过设置的溢流板和密封板使污水与药剂混合充分，避免药剂分布不均匀而导致污水处理效果差，污水在内筒中与空气接触混合，为污水有机物处理提供环境;带有斜面的搅拌块使内部形成扰流，将内部污水搅动，提高污水的流动性。
权利要求书

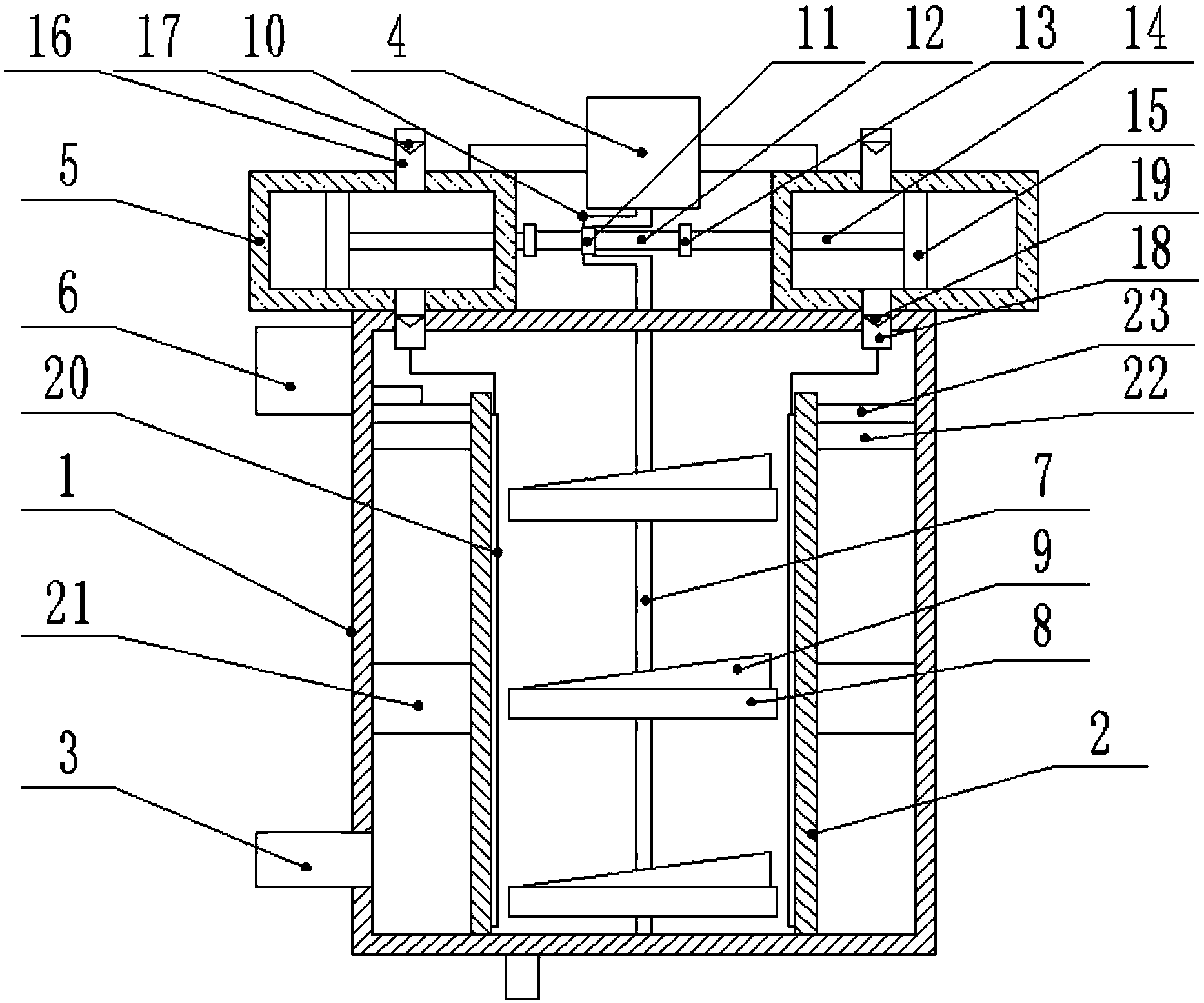

1.一种溢流式污水快速混合的处理设备，包括外筒(1)、内筒(2)、进水管(3)、电机(4)和药剂箱(6);其特征在于：所述内筒(2)设置在外筒(1)内，且同轴设置，内筒(2)的高度低于外筒(1)的高度，内筒(2)的开口朝上;所述外筒(1)与内筒(2)之间还安装有溢流板(22)和密封板(23)，密封板(23)位于溢流板(22)上表面，在密封板(23)内设置有水平方向上的混合腔(25)，在混合腔(25)对应的溢流板(22)内开设有若干个溢流孔(24)，溢流孔(24)与混合腔(25)内连通，在混合腔(25)的上方密封板(23)上开设有若干个出液孔(26);在所述混合腔(25)内连通有管道，管道的另外一端与药剂箱(6)连通;所述电机(4)固定在外筒(1)的上方，电机(4)的输出轴竖直向下，在电机(4)的输出轴下端固定连接有竖直的搅拌轴(7)，搅拌轴(7)伸入到内筒(2)中，且位于内筒(2)的中心轴上，在所述内筒(2)内对应的搅拌轴(7)上安装有若干个搅拌机构，搅拌机构包括有支撑盘(8)和搅拌块(9)，搅拌块(9)固定在支撑盘(8)上，搅拌块(9)的上表面向下倾斜;所述搅拌轴(7)的上端固定连接有曲臂(10)，曲臂(10)上套设有套筒(11)，在套筒(11)的两侧上均固定连接有连杆(12)，连杆(12)的另外一端上安装有铰链(13)，通过铰链(13)连接有活塞杆(14)，外筒(1)的顶部两侧上均固定安装有水平的抽气筒(5)，活塞杆(14)伸入到抽气筒(5)内，在活塞杆(14)的末端上固定安装有活塞(15)，在抽气筒(5)内连通有进气管(16)和出气管(18)，进气管(16)与外界连通，出气管(18)通入到外筒(1)内，在进气管(16)和出气管(18)内分别安装有第一单向阀(17)和第二单向阀(19)，所述出气管(18)的末端上通过管道连通有喷气罩(20)，喷气罩(20)位于内筒(2)的内壁上。
2.根据权利要求1所述的一种溢流式污水快速混合的处理设备，其特征在于：所述外筒(1)的底部连通有进水管(3)。
3.根据权利要求1所述的一种溢流式污水 快速混合的处理设备，其特征在于：所述外筒(1)与内筒(2)之间安装有一水平的过滤网(21)。
4.根据权利要求1所述的一种溢流式污水快速混合的处理设备，其特征在于：所述混合腔(25)的深度为密封板(23)厚度的1/2～2/3。
5.根据权利要求1所述的一种溢流式污水快速混合的处理设备，其特征在于：所述搅拌轴(7)位于支撑盘(8)和搅拌块(9)的中心轴上。
6.根据权利要求1所述的一种溢流式污水快速混合的处理设备，其特征在于：所述第一单向阀(17)向抽气筒(5)内连通，第二单向阀(19)向外筒(1)内连通。
7.根据权利要求1所述的一种溢流式污水快速混合的处理设备，其特征在于：所述喷气罩(20)的侧壁上开设有若干个喷气口，喷气口朝向内筒(2)的中心。
说明书
一种溢流式污水快速混合的处理设备
技术领域
本发明涉及一种环境保护设备，具体是一种溢流式污水快速混合的处理设备。
背景技术
目前随着工业发展的进程的迅速加快，各种在工业生产中产生的污水逐渐的变多，污水会污染环境，因此很多企业都会对污水进行无害化处理，以便进行达标后排放。污水处理装置能有效处理污水，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。但是现有的污水处理设备处理效果差，污水与药剂混合不充分，处理效果降低，污水中程沉淀物多，对设备堵塞等，不利于设备使用。
发明内容
本发明的目的在于提供一种溢流式污水快速混合的处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种溢流式污水快速混合的处理设备，包括外筒、内筒、进水管、电机和药剂箱;所述内筒设置在外筒内，且同轴设置，内筒的高度低于外筒的高度，内筒的开口朝上;所述外筒与内筒之间还安装有溢流板和密封板，密封板位于溢流板上表面，在密封板内设置有水平方向上的混合腔，在混合腔对应的溢流板内开设有若干个溢流孔，溢流孔与混合腔内连通，在混合腔的上方密封板上开设有若干个出液孔;在所述混合腔内连通有管道，管道的另外一端与药剂箱连通;所述电机固定在外筒的上方，电机的输出轴竖直向下，在电机的输出轴下端固定连接有竖直的搅拌轴，搅拌轴伸入到内筒中，且位于内筒的中心轴上，在所述内筒内对应的搅拌轴上安装有若干个搅拌机构，搅拌机构包括有支撑盘和搅拌块，搅拌块固定在支撑盘上，搅拌块的上表面向下倾斜;所述搅拌轴的上端固定连接有曲臂，曲臂上套设有套筒，在套筒的两侧上均固定连接有连杆，连杆的另外一端上安装有铰链，通过铰链连接有活塞杆，外筒的顶部两侧上均固定安装有水平的抽气筒，活塞杆伸入到抽气筒内，在活塞杆的末端上固定安装有活塞，在抽气筒内连通有进气管和出气管，进气管与外界连通，出气管通入到外筒内，在进气管和出气管内分别安装有第一单向阀和第二单向阀，所述出气管的末端上通过管道连通有喷气罩，喷气罩位于内筒的内壁上。
进一步的：所述外筒的底部连通有进水管。
进一步的：所述外筒与内筒之间安装有一水平的过滤网。
进一步的：所述混合腔的深度为密封板厚度的1/2～2/3。
进一步的：所述搅拌轴位于支撑盘和搅拌块的中心轴上。
进一步的：所述第一单向阀向抽气筒内连通，第二单向阀向外筒内连通。
进一步的：所述喷气罩的侧壁上开设有若干个喷气口，喷气口朝向内筒的中心。
与现有技术相比，本发明的有益效果是：本发明通过设置的溢流板和密封板使污水与药剂混合充分，避免药剂分布不均匀而导致污水处理效果差，避免二次污染，污水在内筒中与空气接触混合，为污水有机物处理提供环境，并且空气在电机的驱动下不断的送入到内部，使污水不会逆向流出，保证污水设备供氧的安全性，通过曲臂带动活塞移动，结构简单，合理利用电机动力;带有斜面的搅拌块使内部形成扰流，将内部污水搅动，提高污水的流动性，避免形成搅拌死角，提高污水混合效果，保证污水处理效率。
